I. Çekirdek parametreler ve uygulanabilir C142 hava filtresi düzeneği modelleri
Model tanımlama: C142 (filtre elemanının çekirdek modeli, tam parça numarası 1621735200 vb. Olabilir, ayrıntılar için Ekipman Kılavuzuna bakın).
Uygulanabilir modeller: Esas olarak GA90 (90kW), GA110VSD (110kW, değişken frekans modeli) gibi orta ve büyük boyutlu vidalı hava kompresörleri için uygulanabilir. Bu modeller büyük bir alım hacmine sahiptir ve hava filtresinin filtreleme verimliliği ve toz tutma kapasitesi için daha yüksek gereksinimlere sahiptir.
Filtreleme hassasiyeti: Genellikle 1-5μm, toz, kum parçacıkları ve diğer safsızlıkları etkili bir şekilde kesebilir,% 99.9'un üzerinde bir filtreleme verimliliği (ISO standartlarına göre).
Yapısal Özellikler: Plajlı filtre kağıdı tasarımının benimsenmesi, filtrasyon alanının arttırılması, emme direncinin azaltılması ve aynı anda toz tutma kapasitesini arttırmak (toz tutma kapasitesi genellikle 150-200g civarındadır).
İi. Hava filtresi düzeneğinin bileşimi

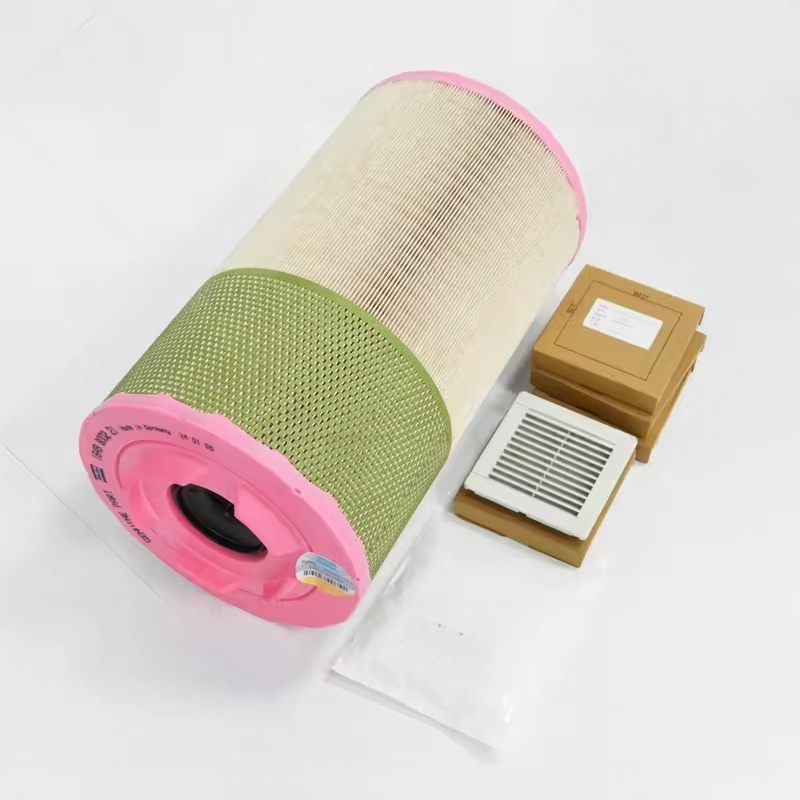

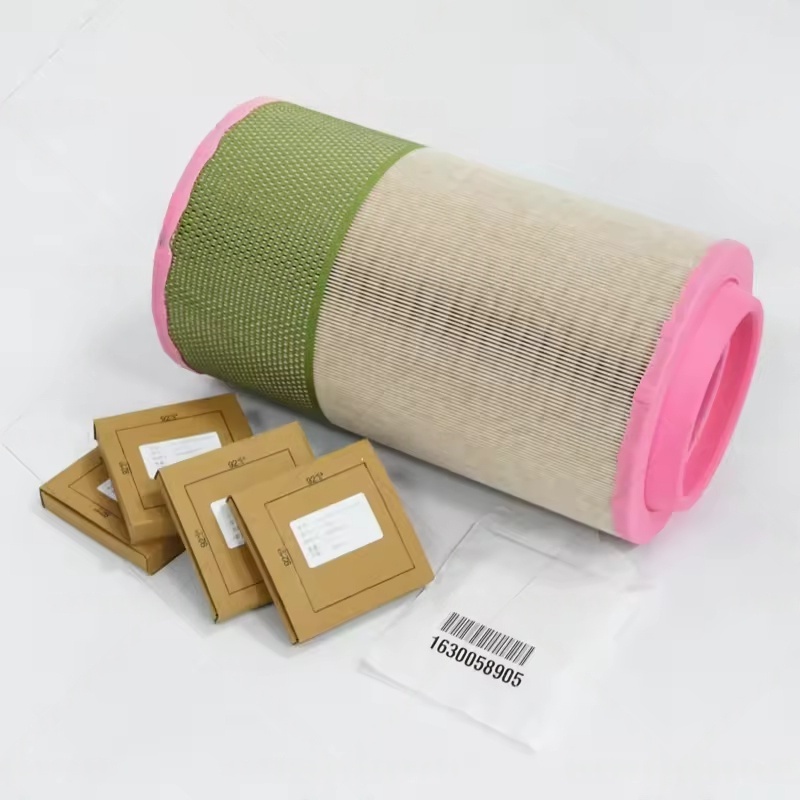

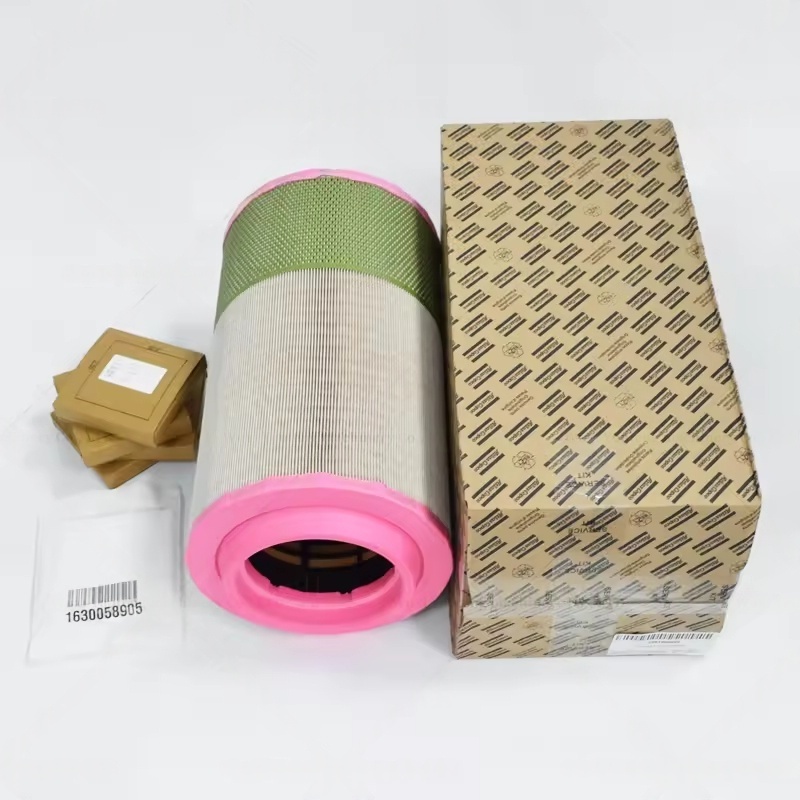

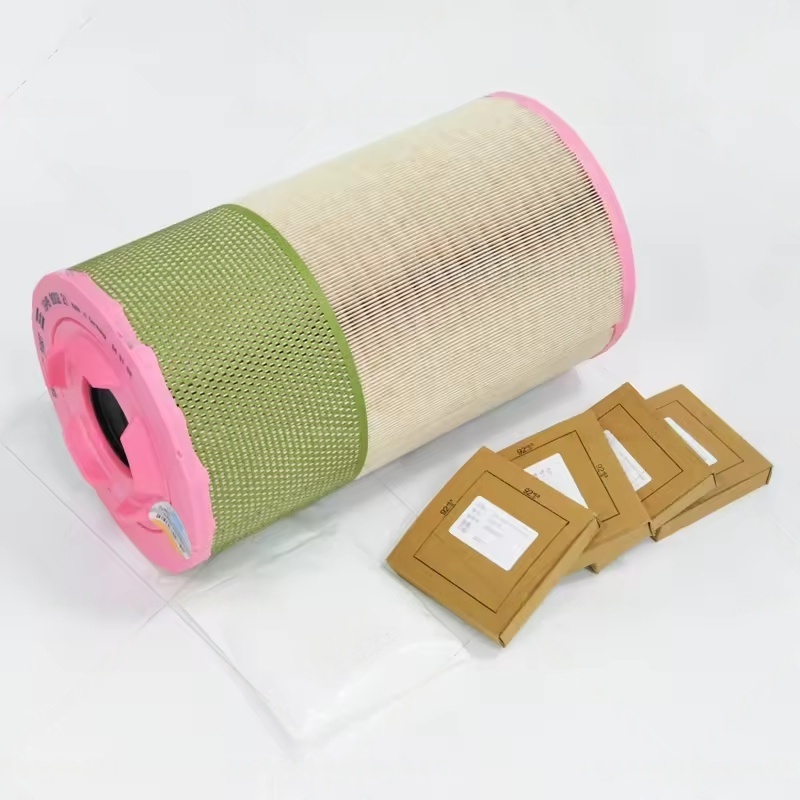

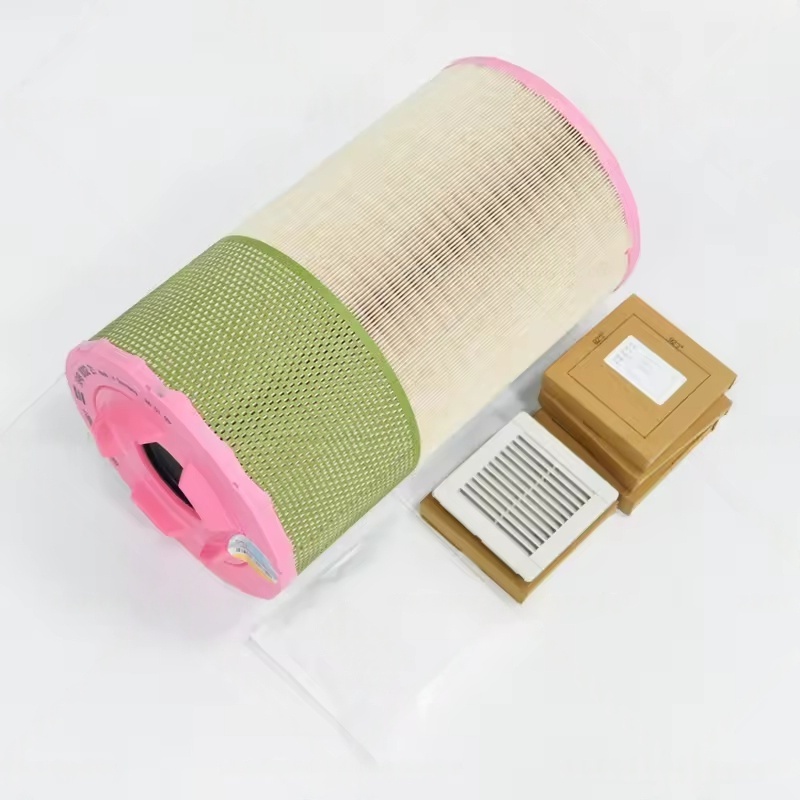

C142 Ana Filtre Elemanı:
Çekirdek filtreleme bileşeni, yüksek mukavemetli filtre kağıdı (bazıları nano kaplama içerir) kullanılarak, hem verimli filtrasyon hem de düşük direnç içeren, yüksek alım hacmi altında bile kararlı filtrasyon etkisi sağlar.
Filtre Muhafazası (kabuk):
Genellikle metal veya yüksek mukavemetli plastikten yapılmış, iyi sızdırmazlık ve basınç direncine sahip, filtre elemanının sıkıca monte edilmesini sağlamak ve hava kısa devreden kaçının (doğrudan ana üniteye giren filtrelenmemiş hava).
Güvenlik Filtre Elemanı (İsteğe bağlı):
Bazı modeller, ana filtre elemanının iç tarafında (ikincil filtrasyon) bir güvenlik filtresi elemanı ile donatılmıştır, bu da ana filtre elemanına kazara hasar vermesi durumunda, çift koruma sağlar (ayrı bir eşleşen modeli gerektirir).
Basınç Farkı Göstergesi:
Ana filtre elemanı tıkandığında ve giriş ve çıkış havası arasındaki basınç farkı ayarlanan değere (genellikle 5-6kPa) ulaştığında, filtre muhafazasına monte edilmiş, gösterge bir alarmı tetikleyecek (kırmızı bir ekran veya alarm için birim kontrol sistemine bağlantı gibi), değiştirmeyi hatırlatır.
III. Değiştirme ve bakım için anahtar noktalar
Değiştirme Süresi:
Standart ortam (toz konsantrasyonu ≤ 1mg/m³): 2000-3000 saatte bir değiştirilmesi önerilir.
Sert ortam (çimento bitkileri, madenler vb. Gibi): 1000-1500 saate kadar kısalmanız veya basınç farkı göstergesinden alarm üzerine derhal değiştirmeniz gerekir.
Değiştirme Önlemleri:
Filtre arızasına ve ana üniteye verilen hasara yol açan filtre malzemesi kalitesi sorunlarından kaçınmak için Atlas Copco orijinal C142 hava filtreleri veya sertifikalı satış sonrası parçaları kullanmalıdır.
Değiştirmeden önce makineyi durdurun ve iç hava basıncını serbest bırakın. Filtre muhafazasını açarken, artık safsızlıkların düşmesini önlemek için muhafazanın iç kısmını temizlemeye dikkat edin.
Hava sızıntısını önlemek için filtre elemanının ve filtre muhafazasının sızdırmazlık halkasının kırışıklık veya yanlış hizalama olmadan tamamen temas halinde olduğundan emin olun.
Düzenli İnceleme:
Düzenli olarak (haftalık gibi) filtre muhafazasının görünümünü herhangi bir hasar ve basınç farkı göstergesinin durumunu inceleyin.
Ekipman, yetersiz alım hava hacmi, azaltılmış egzoz basıncı veya ana üniteden anormal gürültü yaşarsa, önce hava filtresinin tıkalı olup olmadığını kontrol etmek gerekir.
