1320604630 Atlas Copco

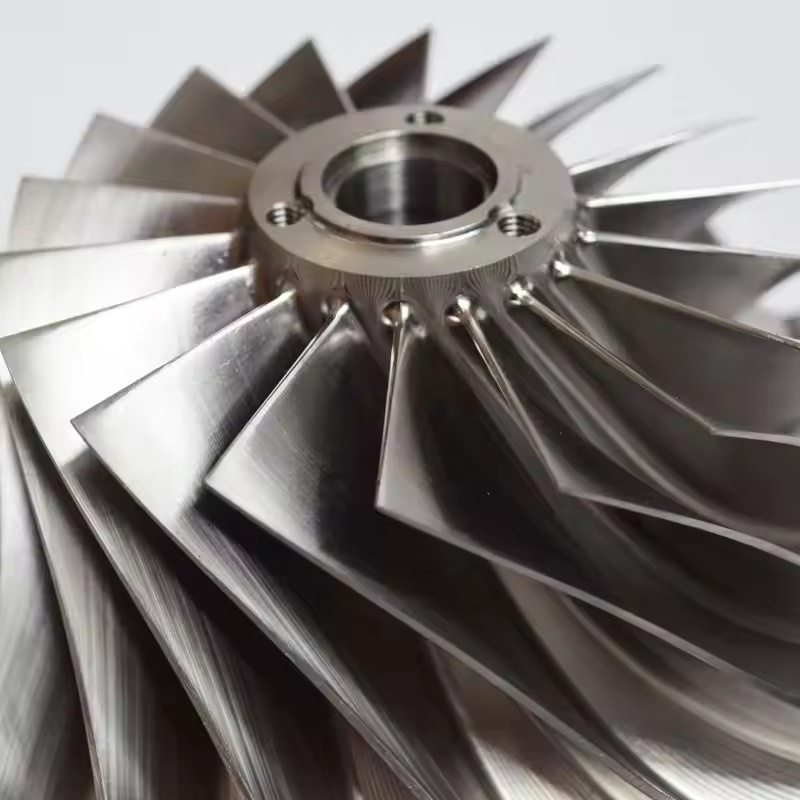

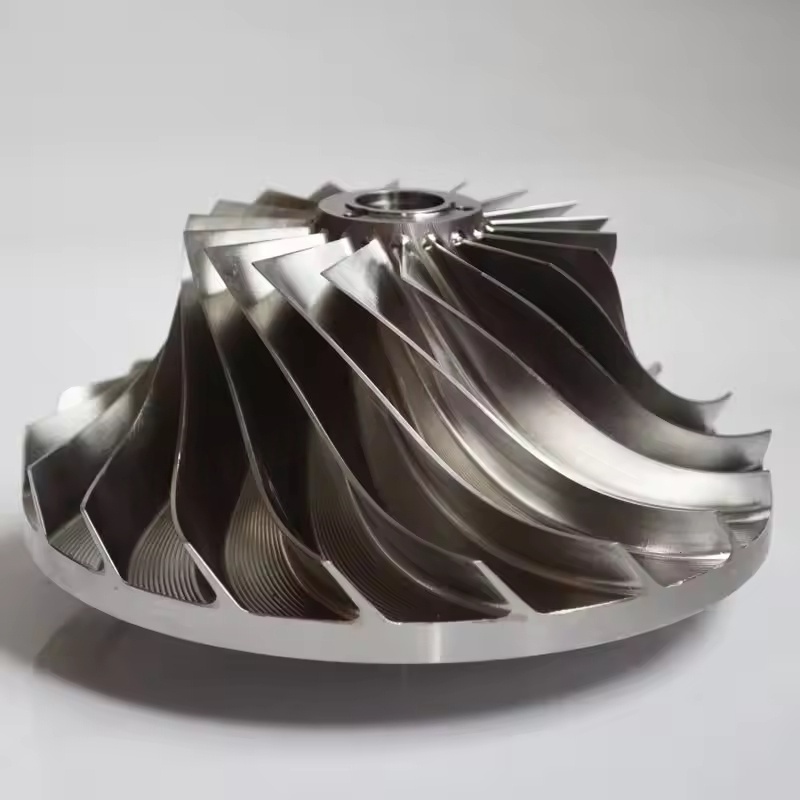

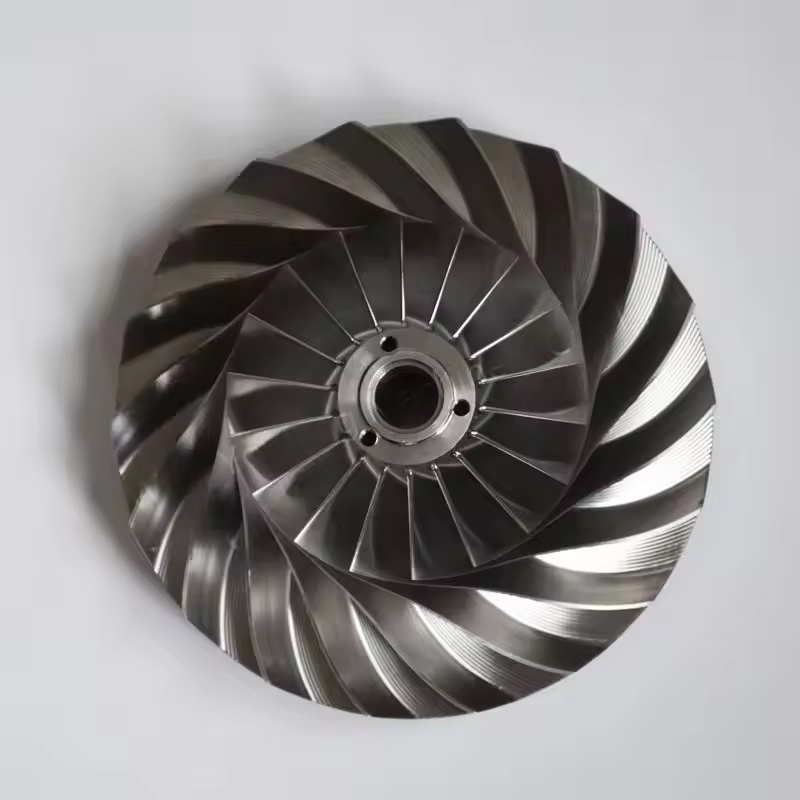

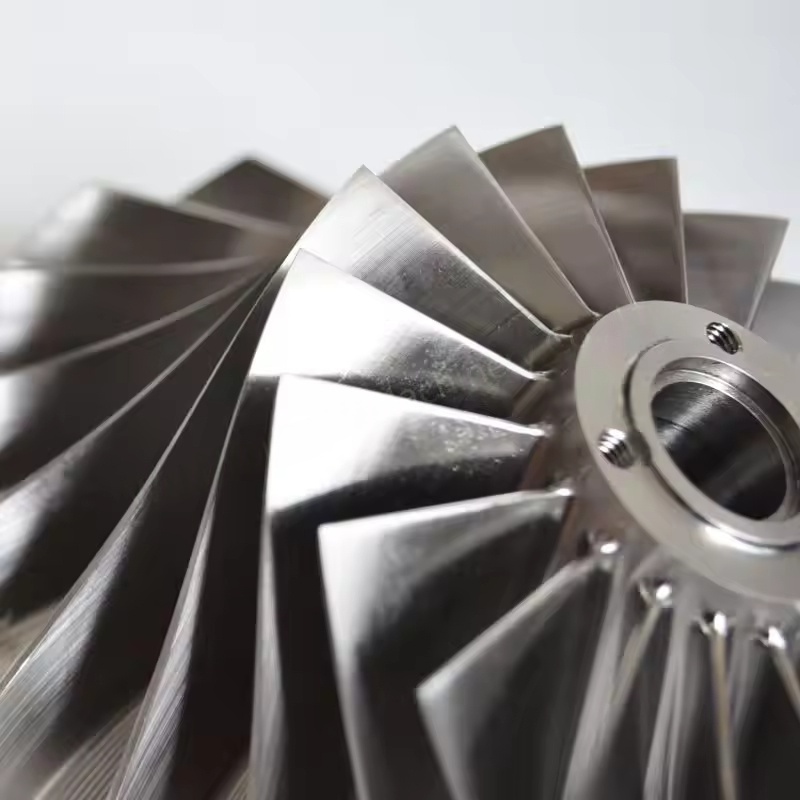

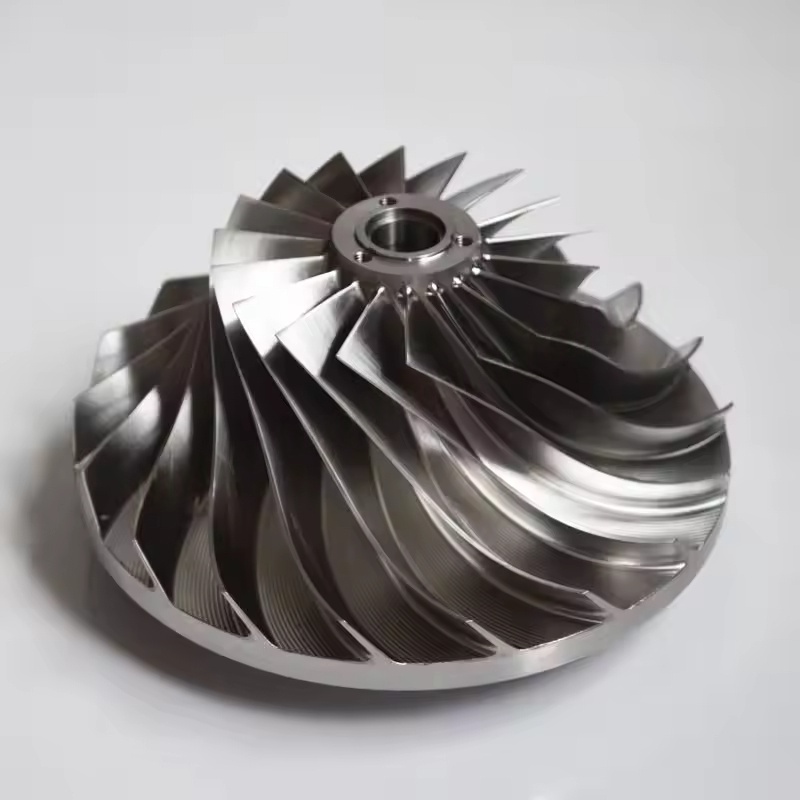

Atlas Copco santrifüj hava kompresörlerindeki sonsuz dişli çark tipi pervane. 1. Temel İşlev

Pervane, pervaneye giren havayı hızlandırmak ve sıkıştırmak için merkezkaç kuvvetini kullanarak yüksek hızda döner (tipik olarak dakikada binlerce ila onbinlerce devir), mekanik enerjiyi, hava sıkıştırmasını sağlamak için anahtar bağlantı olan gazın kinetik enerjisine ve basınç enerjisine dönüştürür. Santrifüj hava kompresörlerinin çok kademeli sıkıştırma yapısında, gaz basıncını kademeli olarak hedef değere çıkarmak için pervanenin difüzörler, dirsekler ve diğer bileşenlerle birleştirilmesi gerekir.

2. Yüksek alüminyum pervane özellikleri

Malzeme avantajları: Yüksek mukavemetli alüminyumdan (havacılık ve uzay sınıfı alüminyum gibi) yapılmış olup, düşük yoğunluk ve hafiflik özelliklerine sahiptir; bu, pervanenin dönüşü sırasında atalet kuvvetini ve şaft yükünü önemli ölçüde azaltabilir, enerji kaybını azaltabilir ve orta ve düşük basınç, orta hızlı çalışma koşulları için uygundur.

İşleme performansı: Alüminyumun şekillendirilmesi kolaydır ve karmaşık bıçak yüzey tasarımlarını (geriye eğimli bıçaklar gibi) gerçekleştirebilir, hava akış kanalını optimize edebilir, akış kaybını azaltabilir ve sıkıştırma verimliliğini artırabilir.

Uygulama senaryoları: Genellikle orta ve düşük güçlü santrifüj hava kompresörlerinde veya ekipmanın hafifletilmesi ve enerji tüketimi kontrolü için daha yüksek gereksinimlerin olduğu senaryolarda kullanılır.

3. Metal pervane özellikleri

Malzeme seçimi: Çoğunlukla mükemmel yüksek sıcaklık ve yüksek basınç direncine, mekanik mukavemete ve yorulma direncine sahip, alüminyumdan çok daha yüksek olan ve daha yüksek dönme stresine dayanabilen yüksek mukavemetli alaşımlı çelik (krom-molibden çeliği, nikel bazlı alaşımlar gibi) veya titanyum alaşımları kullanın.

Çalışma koşullarına uyarlanabilirlik: Yüksek dönüş hızına ve yüksek sıkıştırma oranına sahip büyük santrifüj hava kompresörleri veya daha yüksek orta sıcaklık ve eser kirlilik içeren endüstriyel ortamlar (kimya ve enerji endüstrileri gibi), zorlu mekanik ve termal yüklere uzun süre dayanabilen endüstriyel ortamlar için uygundur.

Stabilite: Metal malzeme, yüksek hızlı dönüş sırasında daha iyi sertliğe ve daha güçlü titreşim bastırma özelliğine sahiptir; bu, ünitenin gürültüsünü azaltmaya ve rulmanlar gibi ilgili bileşenlerin ömrünü uzatmaya yardımcı olur.

4. Tasarım ve üretim özellikleri

Aerodinamik optimizasyon: Pervane kanatlarının şekli (ileriye doğru eğim, geriye doğru bükülme, radyal gibi), giriş ve çıkış açıları, tekerlek çapı vb., düzgün hava akışı sağlamak, girdap ve şok kayıplarını azaltmak ve yalıtım verimliliğini artırmak için akışkanlar dinamiği (CFD) simülasyonu yoluyla optimize edilmiştir.

Hassas işleme: Pervanenin boyut doğruluğunu ve dinamik denge performansını sağlamak, eşit olmayan kütle dağılımı nedeniyle titreşimin standartları aşmasını önlemek ve güvenli çalışmayı sağlamak için beş eksenli bağlantı işleme, genel dövme vb. kullanın.

Korozyon işlemi: Bazı metal pervane yüzeyleri, korozyon direncini ve aşınma direncini arttırmak için krom kaplama, seramik püskürtme vb. işlemlere tabi tutulacaktır; yüksek nem içeriğine veya hafif aşındırıcılığa sahip basınçlı hava ortamları için uygundur.
