1604641100 Atlas Copco

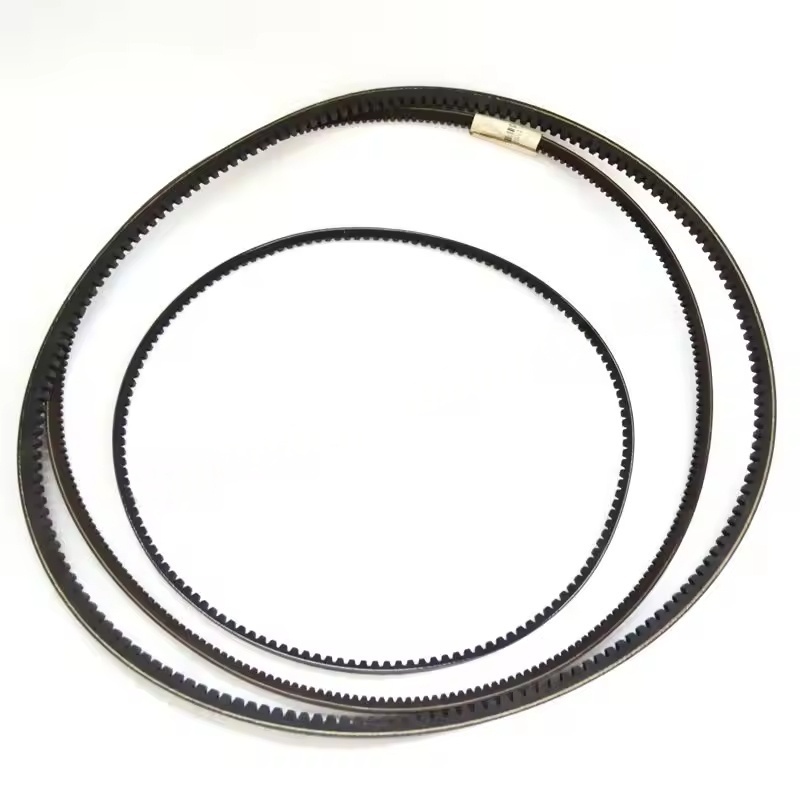

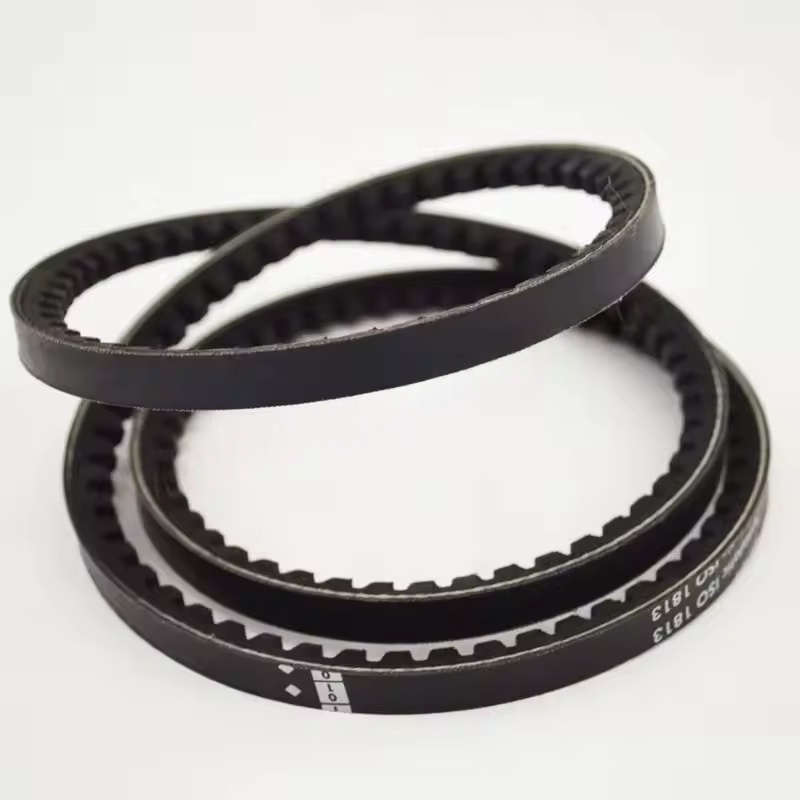

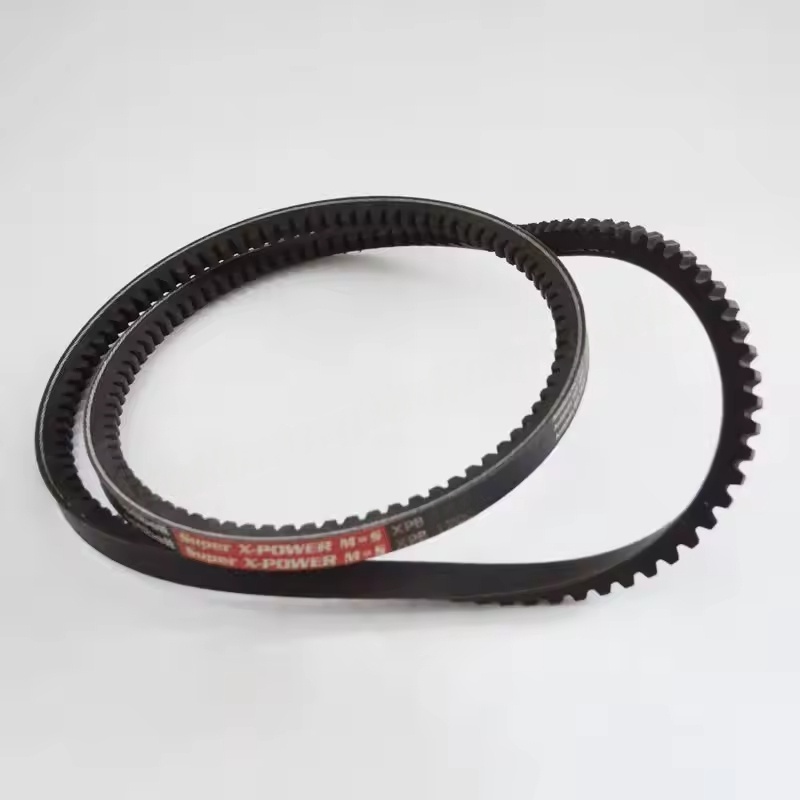

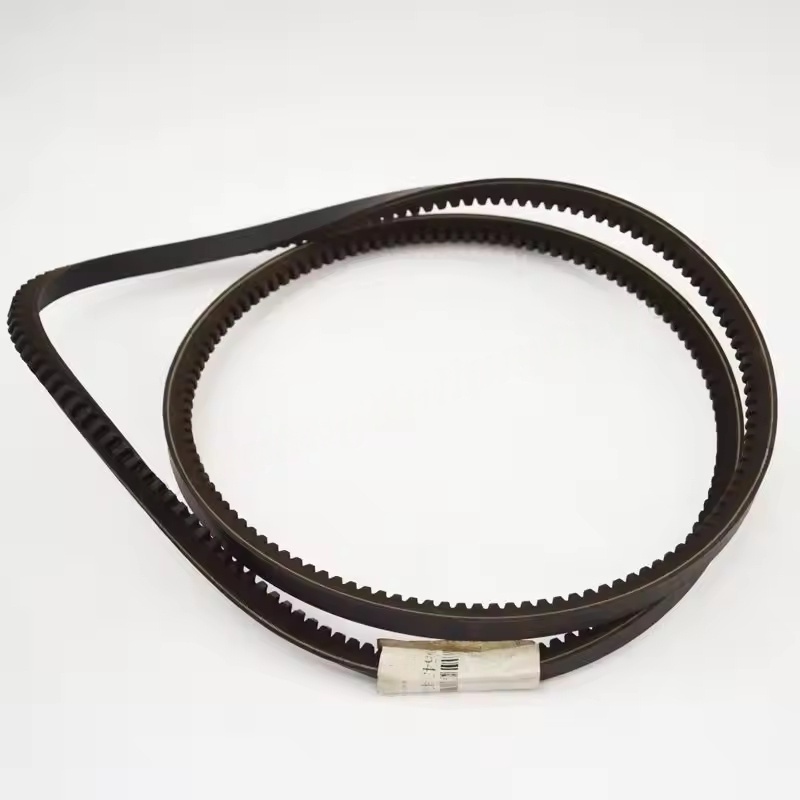

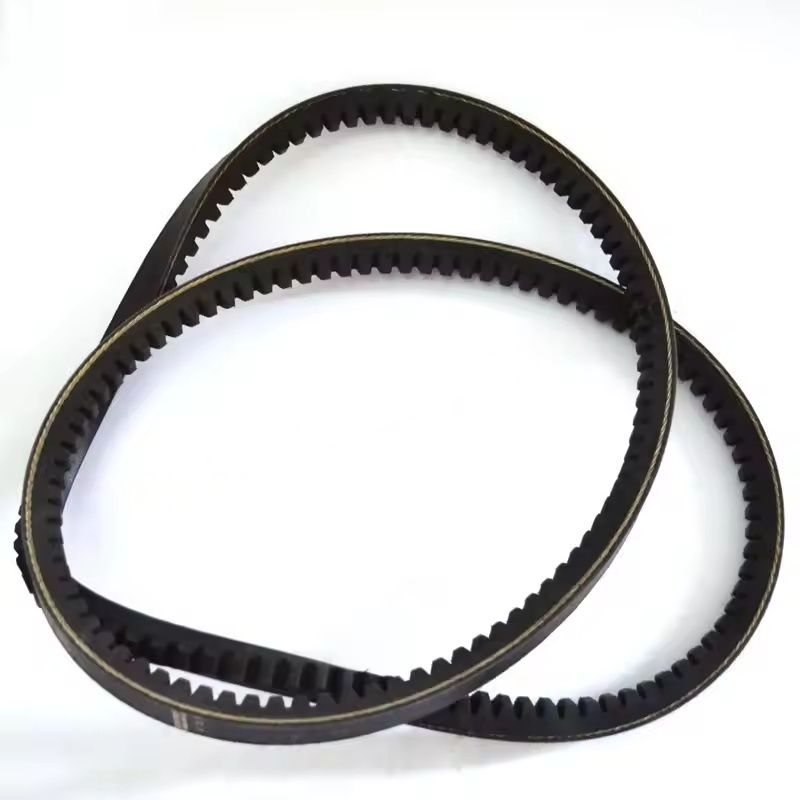

1604641100 Atlas Copco Endüstriyel Hava Kompresörü Tahrik Kemeri

I. Tahrik kayışlarının türleri ve özellikleri

Ortak türler

Atlas Copco hava kompresörlerinde, yaygın olarak kullanılan tahrik kayışları arasında V-kemikleri, çoklu RIB kayışları ve senkron kayışlar, vb.

V-Belt: Gücü her iki tarafın kasnağı olukları ile temas ederek iletir. Basit bir yapıya ve düşük maliyete sahiptir ve küçük ila orta güç modelleri için uygundur.

Çok Rib Kemeri: Büyük bir temas alanı, yüksek güç iletim kapasitesi ve kararlı çalışma performansı içeren düz kayışların ve V-kemiklerinin avantajlarını birleştirir. Genellikle orta ila büyük elektrikli hava kompresörlerinde kullanılırlar.

Senkron Kemer: Kemer dişlerinin ve kasnak dişlerinin ağlamasıyla gücü iletir. Yüksek iletim doğruluğu, kayma yoktur ve hız senkronizasyonu için yüksek gereksinimlere sahip modeller için uygundurlar.

Malzeme özellikleri Genel olarak, kauçuk veya poliüretan, temel malzeme olarak kullanılır, yüksek mukavemetli lifler gömülüdür. 2. Ortak hatalar ve etkileri

Kayma

İletim kemerinin yağı ile gevşeklik, aşınma veya kontaminasyon nedeniyle, sürtünme kuvveti azalır, iletim verimliliğinde bir düşüş, hava kompresöründen yetersiz çıkış basıncı, motorun aşırı ısınması ve şiddetli durumlarda, sürtünme, iletim kayışının aşırı horlama nedeniyle yanmasına bile neden olabilir.

Kırılma veya çatlama

Uzun süreli kullanımdan sonra, malzeme yaşları veya kasnağın uygunsuz kurulumu veya yanlış hizalanması nedeniyle, iletim kayışının kırılmasına yol açabilir ve hava kompresörünün aniden durmasına neden olabilir.

Düzensiz Giyim

Kasnak oluğunun aşınması, kurulum eksantrikliği sapması veya şanzıman kayışının eşit olmayan gerginliği, iletim kemerinin lokal aşırı aşınmasına neden olabilir ve servis ömrünü kısaltır. 3. Bakım ve Değiştirme Anahtar Noktaları

Günlük muayene

Tahrik kayışının gerginliğini düzenli olarak kontrol edin: Tahrik kayışının orta konumuna basın ve eğriliği genellikle 10 - 15 milimetre. Çok gevşekse, kaymaya eğilimlidir; Çok sıkı ise, yataklara ve tahrik kayışına zarar vermesi muhtemeldir.

Yüzeydeki çatlaklar, aşınma ve yağ lekelerini kontrol edin. Yağ lekeleri varsa, temiz ve yağ sızıntısı noktalarını kontrol edin.

Kasnağın hizalandığını ve herhangi bir aşınma veya deformasyon olup olmadığını kontrol edin.

Yedek zamanlama

Belli çatlaklar, delaminasyon, aşırı aşınma veya molalar varsa hemen değiştirin.

Ekipman kılavuzunda önerilen döngüye göre önleyici replasman yapın.

Eşit olmayan kuvvet dağılımına neden olabilecek yeni ve eski tahrik kayışlarının karıştırılmasını önlemek için tüm setin değiştirilmesi önerilir. Kurulum Önlemleri

Orijinal modelle eşleşen bir tahrik kayışı seçin.

Kasnak ekseninin paralel olduğundan emin olun, kurulumdan sonra gerilimi ayarlayın ve çok gevşek veya çok sıkı olmaktan kaçının.

Kurulum sırasında tahrik kayışını çizmek için keskin nesneler kullanmaktan kaçının.
