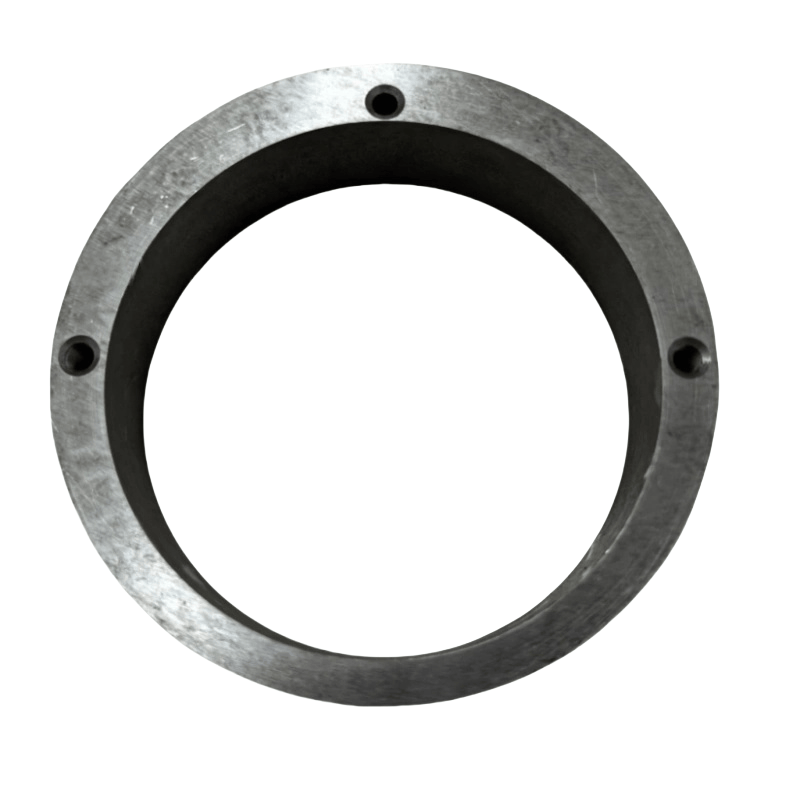

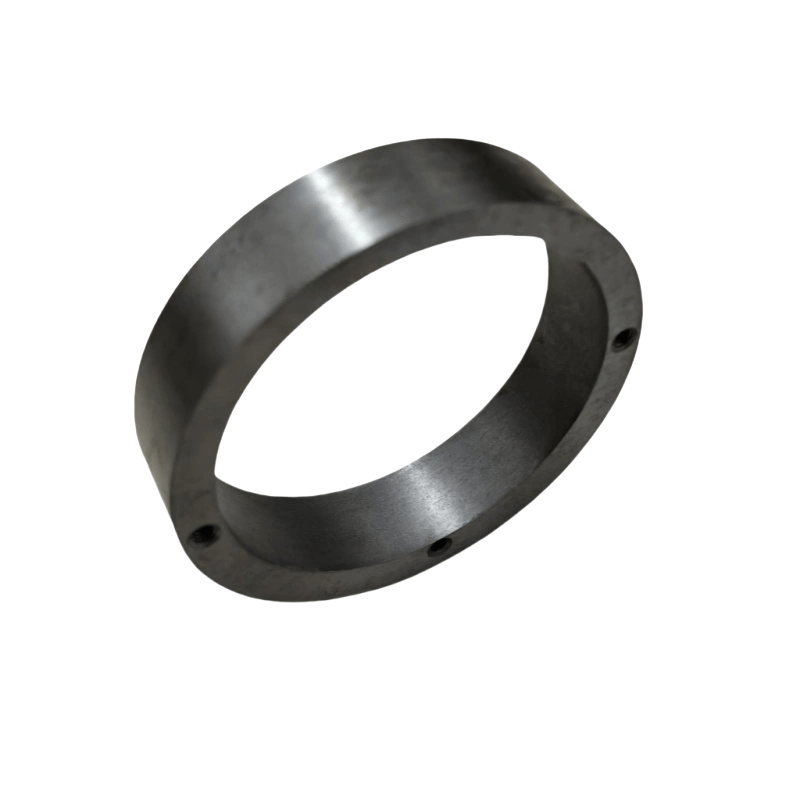

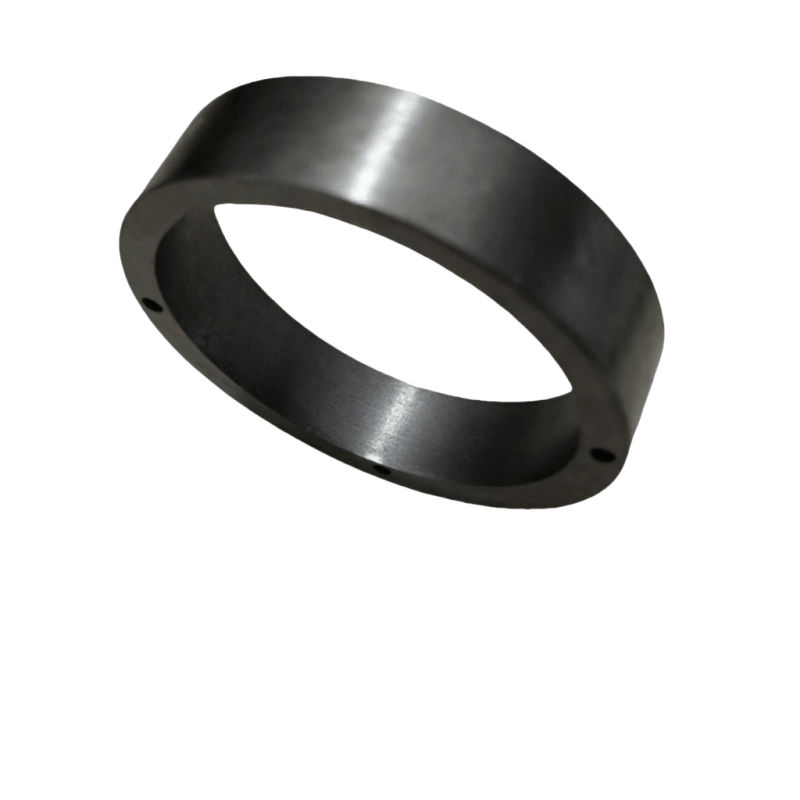

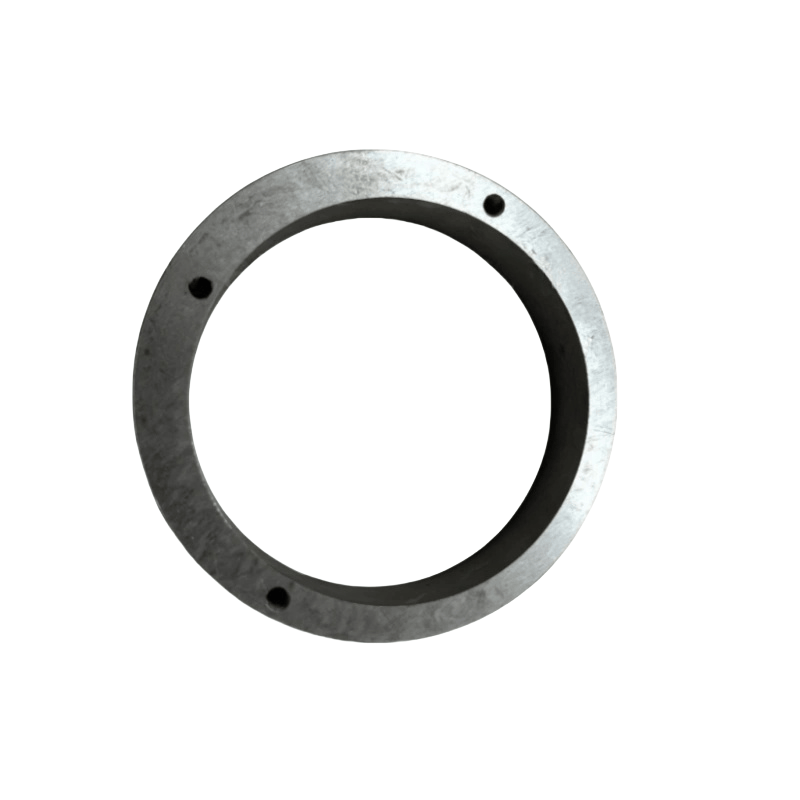

Atlas Copco'nun eksantrik halkası ana işlevleri
Özel Sızdırmazlık Parçaları: Hava kompresörünün dairesel olmayan eklem yüzeylerinde (silindir gövdesi ile uç kapak arasındaki dairesel olmayan bağlantı noktaları ve düzensiz boşlukların bağlantı noktaları gibi), özel şekilli halkalar boşlukları doldurur ve temas yüzeyleriyle hassas bir şekilde eşleşerek sızdırmazlık elde eder, gaz veya yağ söndürmesini önler.
Hassas Konumlandırma ve Sınır: Rotorlar, rulmanlar ve pistonlar gibi bileşenlerin özel montaj pozisyonlarında, özel şekilli halkalar, bileşenlerin eksenel veya radyal yer değiştirmesini sınırlayarak tasarlanan aralık içindeki hareketlerini sağlayabilir ve diğer parçalara müdahale edebilir.
Tamponlama ve şok emilimi: Bazı elastik malzeme özel şekilli halkalar (kauçuk veya kompozit malzemeler gibi) bileşen çalışması sırasında titreşimi ve şoku emebilir, gürültü ve aşınmayı azaltabilir ve hassas çiftleşme parçalarını koruyabilir.
Rehberlik ve Destekleme: Pistonlar ve kaydırıcılar gibi pistonlu hareket bileşenlerinin standart olmayan yörüngelerinde, özel şekilli halkalar, hareketin doğruluğunu ve pürüzsüzlüğünü sağlayarak kararlı kılavuz fonksiyonlar sağlayabilir.
Ortak türler ve uygulama senaryoları
Özel şekilli halkaların sızdırmazlığı
Yapı: Kesit çoğunlukla trapezoidal, kama şeklinde veya dudaklı düzensiz şekillerdir ve malzemeler genellikle yağa dayanıklı kauçuk, politetrafloroetilen (PTFE) veya metal kaplı kompozit malzemelerdir.
Uygulama: Vida hava kompresörünün uç kapağındaki özel şekilli sızdırmazlık içi oluklar, piston tipi hava kompresörünün silindir kapağı ve silindir gövdesi, yağ ayırıcısının özel arayüzleri, vb.
Özellikler: Şekil, standart dışı sızdırmazlık yüzeyleri için uygun, sıkıştırma deformasyonu yoluyla sızdırmazlık sağlayan sızdırmazlık oluğu ile tamamen eşleşir.
Özel şekilli halkaların konumlandırılması
Yapı: Çoğunlukla metalden (karbon çeliği, paslanmaz çelik gibi) yapılmış, enine kesit hassas boyutsal toleranslarla L şeklinde, T şeklinde veya bastırılabilir.
Uygulama: Çift vidalı rotorun eksenel konumlandırılması, yatak koltuğu ve muhafazanın boşluk ayarı, karterde bileşen ayrımı, vb.
Özellikler: İyi sertlik, yüksek boyutlu doğruluk (tolerans genellikle ≤ ± 0.02mm), bileşenlerin nispi pozisyon doğruluğunu sağlar.
Özel şekilli halkaları tamponlama
Yapı: Elastik malzemelerden (nitril kauçuk, poliüretan gibi) yapılmış, kesit içi boş olabilir veya belirli bir sıkıştırma kapasitesine sahip oluklara sahip olabilir.
Uygulama: Valf plakaları ve valf koltukları arasında, piston ve silindir kapağı, titreşime eğilimli bileşenlerin bağlantı noktaları arasındaki tamponlama alanları.
Özellikler: Etki enerjisini emebilir, metal parçalar arasında sert teması azaltabilir, daha düşük gürültü ve aşınma.
Özel şekilli halkalara rehberlik etmek
Yapı: aşınmaya dirençli malzemelerden (bakır alaşım, grafit ile infiltratlanmış dökme demir gibi) yapılmış, iç delik veya dış daire standart olmayan şekillere sahiptir (eliptik, anahtar yuvalarla halka şeklinde).
Uygulama: Özel şekilli pistonların pistonlu hareket yönlendirmesi, eksantrik şaftların parçalarını destekleme, vb.
Özellikler: Düşük sürtünme katsayısı, iyi aşınma direnci, standart olmayan hareket yörüngelerinin pürüzsüzlüğünü sağlar.
Anahtar parametreler ve malzemeler
Temel Parametreler:
Şekil Boyutları: Özel şekilli kesitin boyutları (uzunluk, genişlik, açı, vb.) Dahil olmak üzere kurulum pozisyonunun boşluğu veya oluğu ile tamamen eşleştirilmelidir.
Tolerans doğruluğu: özellikle, sızdırmazlık veya konumlandırma etkisini doğrudan etkileyen çiftleşme yüzeylerinin (paralellik, dikeylik gibi) boyutsal toleransı ve şekil pozisyonu toleransı.
Çalışma Performansı: Çalışma koşullarının gereksinimlerine göre uygun malzemeyi seçin (örn. -20 ℃ ~ 150 ℃ Ortak, basınç direnci 0.7 ~ 2MPa, aşınma direnci vb.).
Ortak Malzemeler:
Metal malzemeler: Karbon çelik (konumlandırma için), paslanmaz çelik (korozyon direnci için), bakır alaşımı (aşınmaya dayanıklı kılavuzluk için), yüksek mukavemetli ve yüksek hassasiyetli senaryolar için uygun.
Metal olmayan malzemeler: yağa dirençli kauçuk (sızdırmazlık, tamponlama için), politetrafloroetilen (düşük sürtünme sızdırmazlığı için), kompozit malzemeler (metal + kauçuk kompozit, sertlik ve elastikiyet birleştiren).
Kurulum noktaları
Kurulum Önlemleri:
Özel şekilli halkanın kurulum konumu benzersizdir ve kurulum hatalarını veya yanlış hizalamayı önlemek için kesinlikle montaj çizimine göre konumlandırılmalıdır (bazı özel şekilli halkalar yönlülüğe sahiptir).
Kurulumdan önce, çiftleşme yüzeylerindeki çapakları ve safsızlıkları temizleyin. Elastik özel şekilli halkalar için, kavramak ve çiziklere veya gözyaşlarına neden olmak için keskin aletler kullanmaktan kaçının. Metal özel şekilli halkalar için aralarındaki açıklığa dikkat edilmelidir. Çok sıkı ise, montaj zorluklarına veya bileşen sıkışmasına neden olabilir; Çok gevşeklerse, konumlandırma doğruluğunu etkileyecektir.
