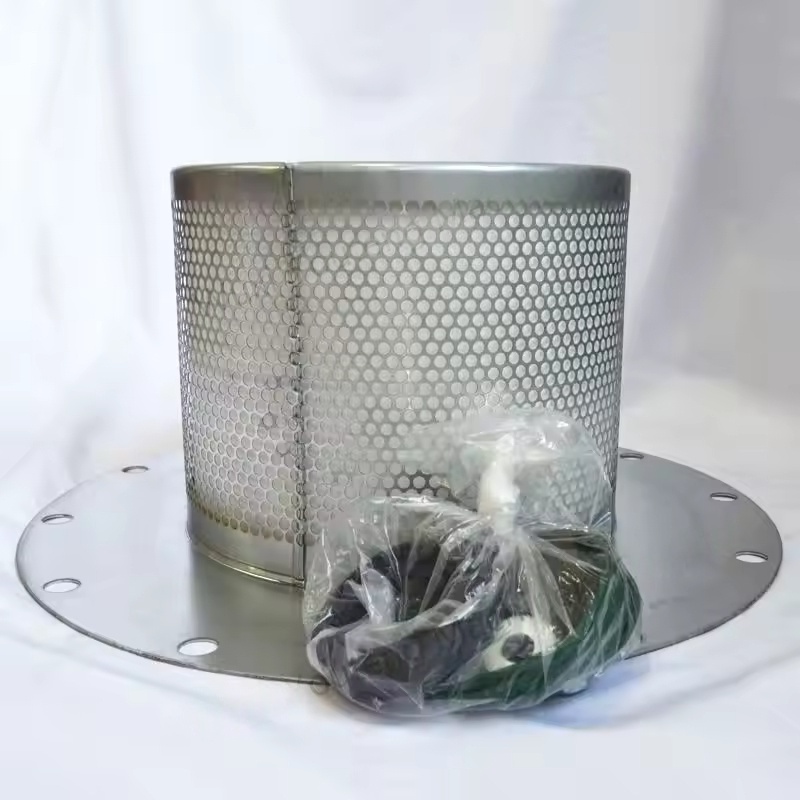

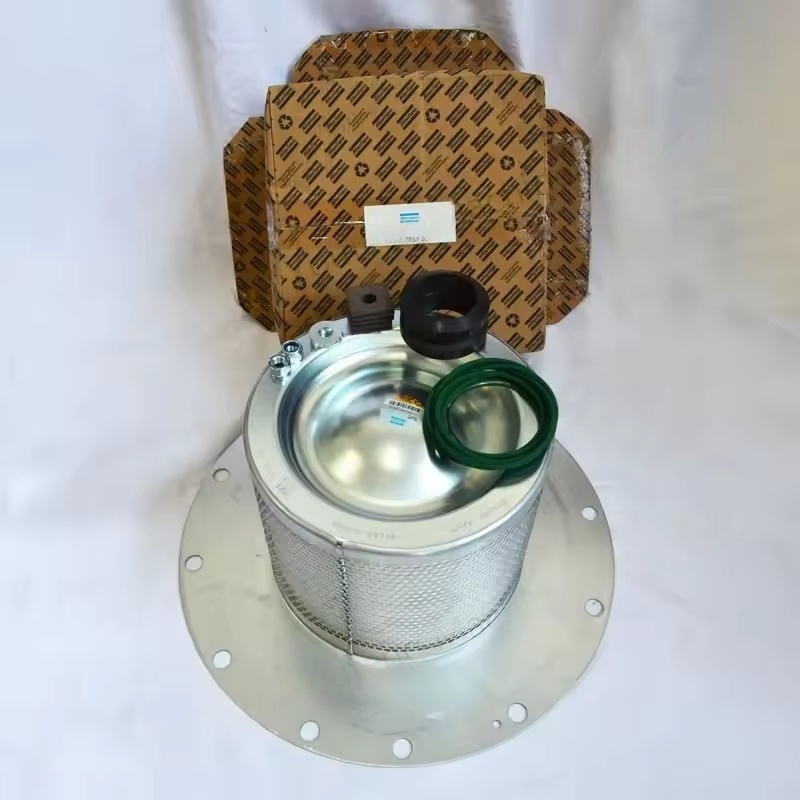

1. Atlas Copco kitinin temel bileşenleri

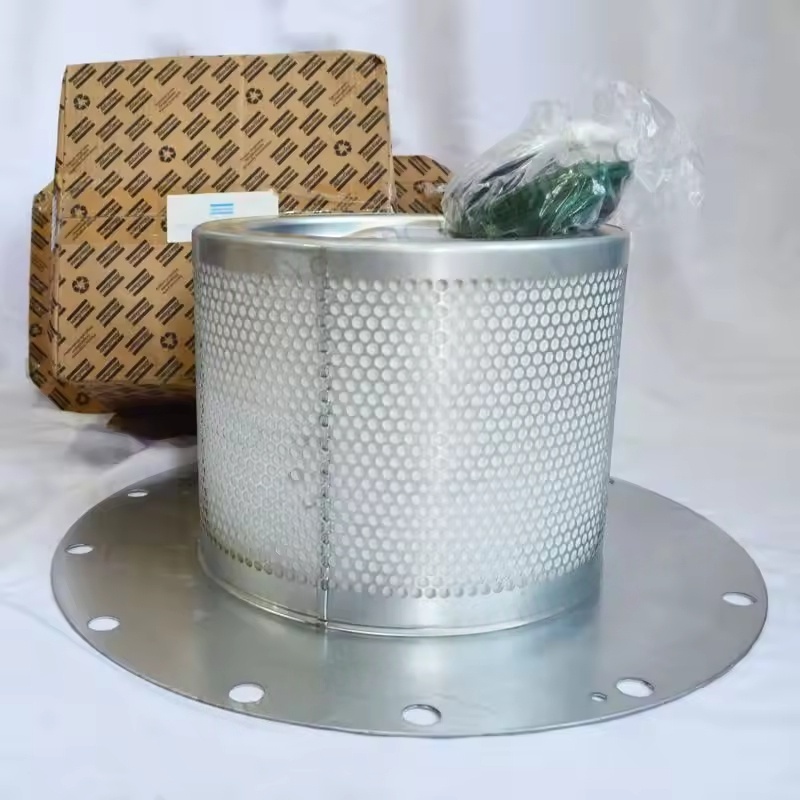

Yağ ayırıcı çekirdeği: Genellikle yüksek hassasiyetli cam elyaf veya kompozit malzemelerden yapılmış çekirdek filtreleme elemanı, basınçlı havadaki yağ damlacıklarını müdahale ve pıhtılaşma yöntemleri ile ayırır. Ayırma verimliliği%99,9'un üzerine çıkabilir ve çıkış havasındaki yağ içeriğinin ≤ 3 ppm olmasını sağlar (bazı modeller için 0,5 ppm'nin altında olabilir).

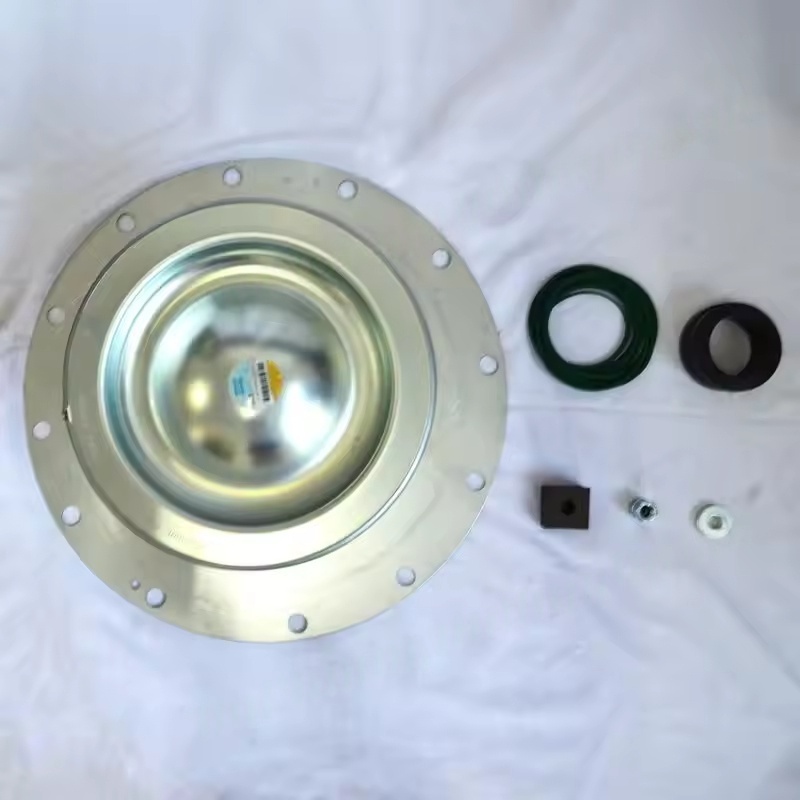

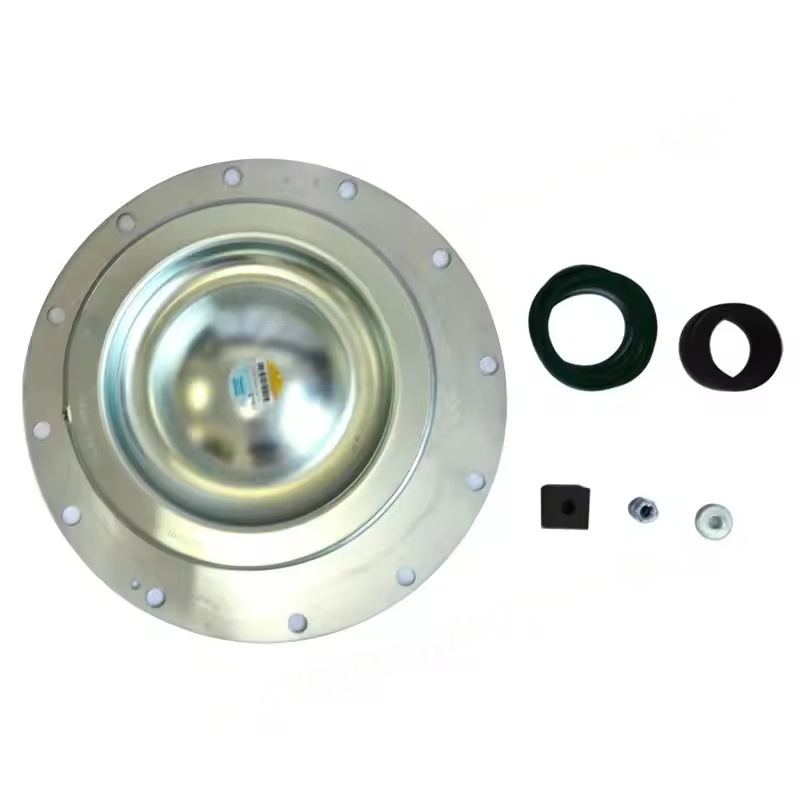

Sızdırmazlık halkası / conta: Ayrılmamış yağ ve gazın sızmasını önlemek için ayırıcı muhafazası ile uç örtü arasındaki arayüzü mühürlemek için kullanılır. Malzeme çoğunlukla yağ ve yüksek sıcaklığa karşı dirençli nitril kauçuk veya florubberdir.
Basınç diferansiyel göstergesi (bazı kitler içerir): Yağ ayırıcısından önce ve sonra basınç farkını izler. Fark ayarlanan değeri aştığında (genellikle 0.8 - 1.0 bar), filtre elemanının değiştirilmesi gerektiğini gösterir.
Bakım Talimat Kartı: Değiştirme döngüsü ve kurulum önlemleri gibi rehberlik bilgileri içerir.
2. Temel işlevler ve avantajlar
Verimli yağ-gaz ayırma: Orijinal fabrika tarafından tasarlanan filtre elemanı yapısı, hava kompresörünün egzoz hacmine ve basınç parametrelerine tam olarak eşleşir, ayırma etkisini sağlar ve alt ekipmana (pnömatik bileşenler, boru hatları gibi) yağ yüklü sıkıştırılmış havanın neden olduğu kontaminasyon veya hasardan kaçınır.
Enerji tasarrufu ve tüketim azaltma: Yüksek kaliteli filtre elemanlarının basınç kaybı küçüktür (başlangıç basınç kaybı genellikle ≤ 0.2 bar), bu da dirençten dolayı hava kompresörünün ek enerji tüketimini azaltabilir; Filtre elemanı tıkanır ve zamanla değiştirilmezse, basınç kaybı artacak ve bu da enerji tüketiminde önemli bir artışa yol açacaktır.
Ana ünitenin korunması: Geri kazanılan yağlama yağı yüksek saflığa sahiptir ve ekipmanın ömrünü uzatarak ekipmanın ana rotoru ve rulmanları gibi anahtar bileşenlerini etkili bir şekilde yağlayabilir.
3. Değiştirme ve Bakım Noktaları
Değiştirme döngüsü:
Normal çalışma koşulları altında, 4000 - 6000 saatte bir (özellikle ekipman kılavuzuna göre) değiştirilmesi önerilir;
Çalışma ortamının çok fazla toz, yüksek nem veya yağlama yağ kalitesi varsa, değiştirme döngüsü kısaltılmalıdır.
Kurulum Önlemleri:
Değiştirmeden önce, güvenli çalışmayı sağlamak için sistem basıncı serbest bırakılmalıdır;
Yeni filtre elemanı takılırken, ayırıcıların içi, safsızlıkların kalıntısını önlemek için temizlenmelidir;
Sızdırmazlık halkası, güvenilir sızdırmazlık sağlamak ve hava sızıntısını önlemek için montajdan önce az miktarda temiz yağlama yağı ile kaplanmalıdır.
Hurdu Kriterleri: Saat / saatlere göre değiştirilmenin yanı sıra, basınç diferansiyel göstergesi aşağı akışlı gaz kullanım noktasında aşırı basınç kaybı veya yağ lekeleri göründüğünde, hemen değiştirmek gerekir.
4. Seçim ve uyumluluk
Atlas Copco orijinal kitini (parça numarası 1622375800, vb. Gibi kullanmak gerekir. Spesifik seçim, hava kompresörünün üretim yılına ve modeline göre doğrulanmalıdır), orijinal olmayan bileşenler, boyut uyumsuzluğu ve zayıf malzeme kalitesi nedeniyle ayrılma verimliliğinde, aşırı basınç kaybında ve hatta ana ünite hasarında bir azalmaya neden olabilir.
Su soğutmalı (W) modelleri için, yağ ayırıcı kiti aynı güç hava soğutmalı modellerle uyumludur, ancak "üç filtresi" kiti olarak senkronize olarak (yağ filtresi, hava filtresi vb.
