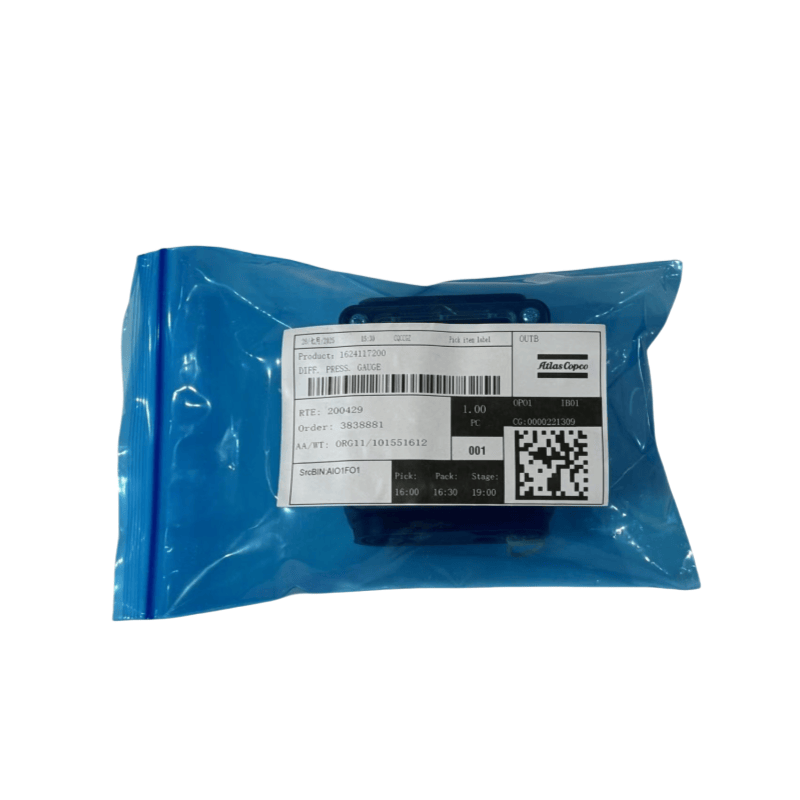

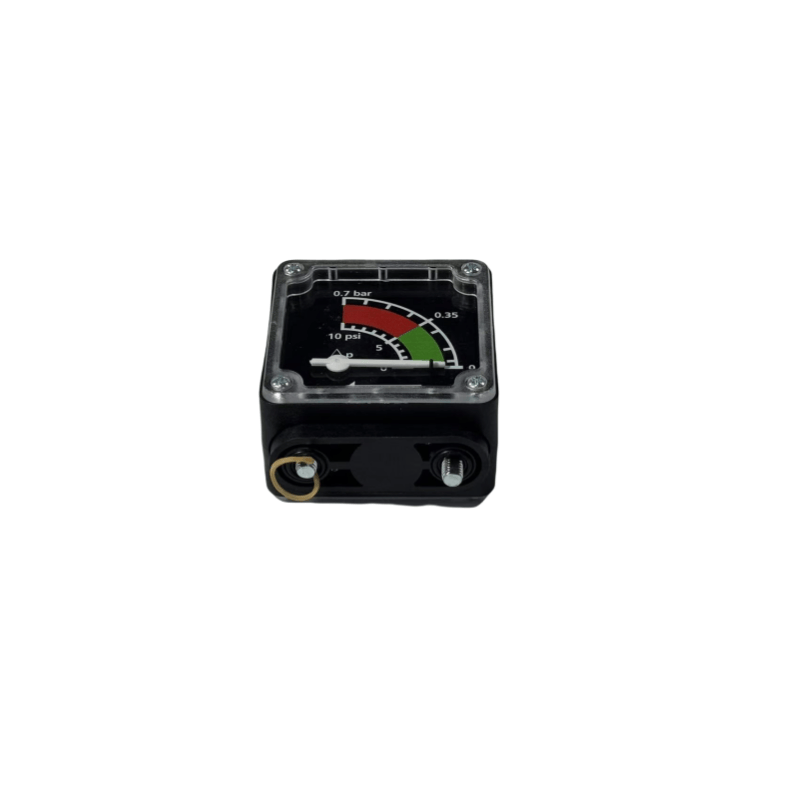

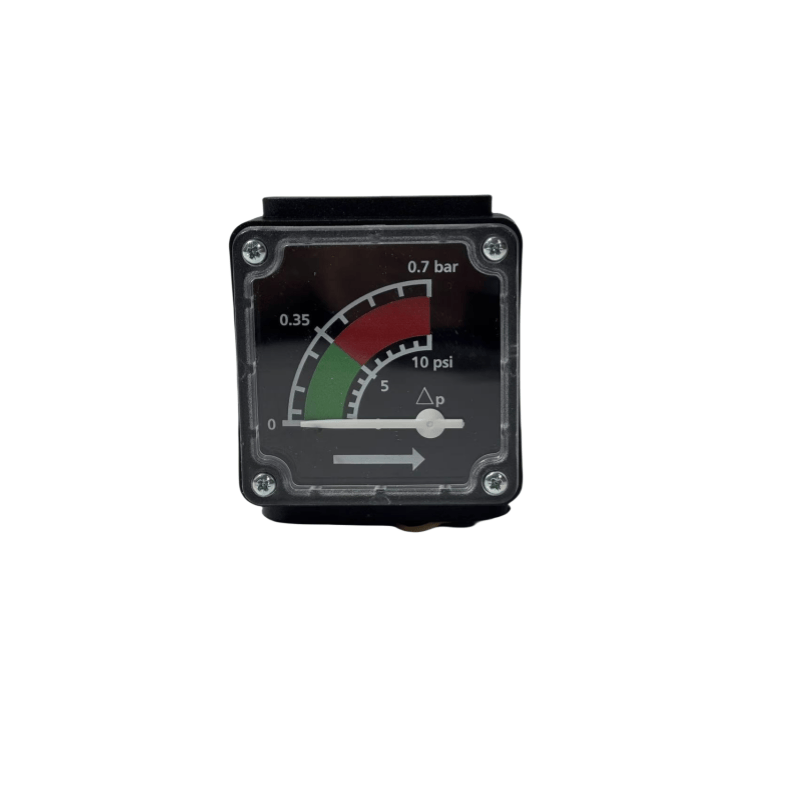

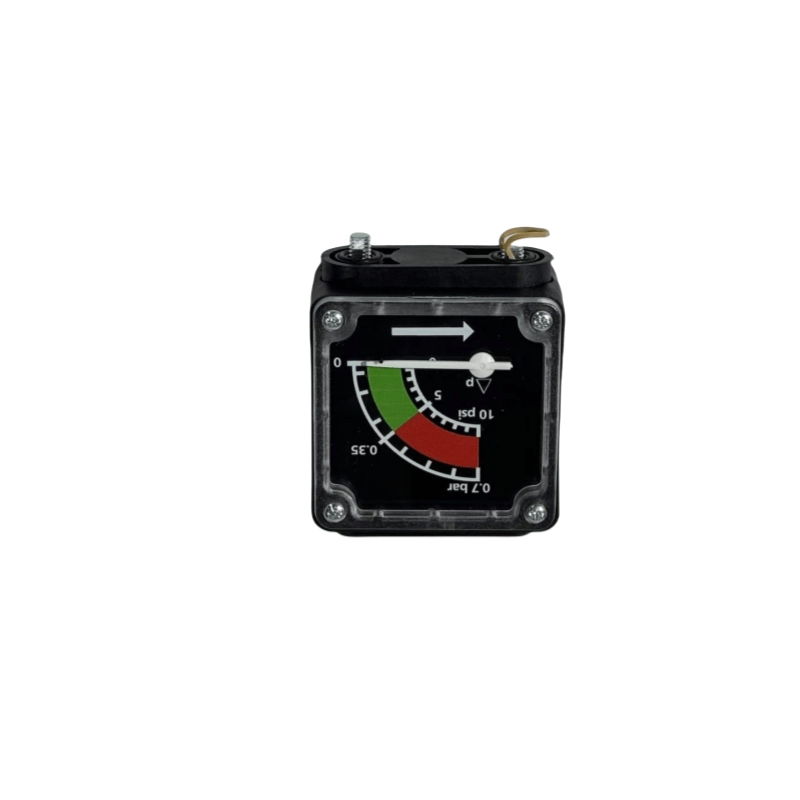

1624117200 Atlas Copco Orijinal Fark. Yağ enjekte edilen vida kompresörü için basınç göstergesi

I. Atlas Copco Hava Kompresörü Basınç Göstergelerinin Temel Yapısı ve Çalışma Prensibi

Bir hava kompresörü basınç göstergesinin ana bileşenleri arasında elastik eleman (algılama basıncı için), şanzıman mekanizması (deformasyonu amplifiye etmek için) ve endikasyon cihazı (okumaları görüntülemek için) bulunur:

Elastik eleman: En yaygın tip yay tüpüdür (C şeklinde bükülmüş içi boş bir metal tüp). Tüpe basınçlı hava sokulduğunda, yay tüpü iç basınç nedeniyle elastik deformasyona uğrar, daha sonra bir bağlantı çubuğundan iletim mekanizmasına iletilir.

Şanzıman mekanizması: Dişliler, kollar vb. Oluşturulur, elastik elemanın küçük deformasyonunu güçlendirir ve işaretçiyi döndürmeye yönlendirir.

Gösterge cihazı: Baskı değerini doğrudan görüntülemek için arama ölçeği ve işaretçi birlikte çalışır (ortak birimler MPA, çubuk veya psi'dir).

İi. Atlas Copco Hava Kompresörü Basınç Göstergelerinin Ortak Türleri ve Uygulama Senaryoları

Ölçüm prensibi ve yapısına dayanarak, hava kompresörleri genellikle aşağıdaki türlerin basınç göstergelerini kullanır:

Sıradan işaretçi tipi basınç göstergesi

Özellikler: Basit yapı, düşük maliyetli, sezgisel okuma, çoğu hava kompresör sistemi için uygun (hava depolama tankları, ana boru hattı basınç izleme).

Doğruluk derecesi: Genel olarak 1.6 sınıf (izin verilen hata ±%1.6), genel endüstriyel gereksinimleri karşılamak; Kesin uygulamalar için 1.0 sınıf seçilebilir.

Sismik basınç göstergesi

Yapı: Kasa, titreşimin işaretçi üzerindeki etkisini tamponlamak ve işaretçi titreşimi ve iç bileşen aşınmasını önlemek için gliserol veya silikon yağı ile doldurulur.

Uygulama senaryoları: Mobil hava kompresörleri, piston tipi hava kompresörleri (önemli titreşim ile) veya sık basınç dalgalanmalarına sahip sistemler. Elektriksel temas basıncı göstergesi

Fonksiyon: Basıncı göstermenin yanı sıra, basınç önceden ayarlanmış limiti (üst ve alt sınırlar) aştığında bir elektrik sinyali verebilir ve 联动 Hava kompresörünün başlangıcını ve durmasını kontrol edebilir veya bir alarmı tetikleyebilir (basınç üst sınırı aştığında makineyi koruma için durdurmak gibi).

Uygulama: Hava Kompresör Sistemlerinin Otomatik Kontrolü ， Otomatik basınç regülasyonuna ulaşmak.

Dijital basınç göstergesi

Özellikler ： LCD üzerinde dijital formda görüntülenen elektronik sensör tarafından ölçülen basınç ， Yüksek hassasiyet (genellikle 0,5 sınıfın üzerinde) ， Veri kaydı ve iletişim işlevleri (Rs485 arayüzü gibi) ile donatılabilir.

Uygulanabilir ： Akıllı hava kompresör sistemleri veya hassas basınç kontrolü (laboratuvarlar, hassas üretim gibi) gerektiren durumlar.

III. Atlas Copco Hava Kompresörü Basınç Ölçümleri Ölçüm Aralığı için Çekirdek Parametreler ve Seçim İpuçları

Hava kompresörünün gerçek çalışma basıncını (genellikle 0 ~ 1.6MPa, 0 ~ 2.5MPa) örtmek gerekir ve aralığın seçilmesi sırasında "çalışma basıncının aralığın 1/3 ve 2/3'ü arasında olması gerektiği" prensibini izlemek gerekir. doğruluk seviyesi

Sıradan çalışma koşulları için 1.6 sınıf yeterlidir; Ölçüm veya hassas kontrol için 0.4 sınıf veya 0.25 sınıf (daha küçük hatalarla) gereklidir. Arayüz Spesifikasyonu

Dişli arayüzler yaygın olarak M14 × 1.5, G1/4, NPT1/4, vb. Ve hava kompresör boru hattının arayüzüyle eşleşmesi gerekir. Kurulum adaptör dönüşümü yoluyla yapılabilir.

Çevresel Uyarlanabilirlik

Sıcaklık: -40 ~ 70 ℃ (standart tip), yüksek sıcaklıklı ortamlar için yüksek sıcaklık dirençli modelleri (silikon dolu şoka dayanıklı göstergeler gibi) seçin.

Ortam uyumluluğu: Basınçlı hava yağ sisi içerdiğinde, göstergenin iç bileşenlerinin yağa dayanıklı olduğundan emin olun; Yağsız hava kompresörleri için paslanmaz çelik malzeme seçin (korozyon direnci için).

Atlas Copco Hava Kompresörü Basınç Göstergeleri Kurulum Konumu için Kurulum ve Kullanım Özellikleri

Doğrudan güneş ışığından veya ısı kaynaklarına yakın (sıcaklığın doğruluğu etkilemesini önlemek için) kolayca gözlemlenebilir ve titreşimsiz bir konuma (hava depolama tankının üstü, hava kompresör çıkış boru hattı gibi) kurulmalıdır.

Yatay veya dikey kurulum (kadranda belirtilen yöne göre), eğim açısı 30 ° 'yi aşmayan, aksi takdirde okuma hatalarına neden olur.

Kurulum Gereksinimleri

Bir tampon tüpü takın (bobin borusu veya bir durdurma valfi gibi): basınç darbesinin gösterge çekirdeği üzerindeki etkisini azaltmak ve ömrünü uzatmak için.

İlk kullanımdan önce egzoz gazı: Valfi açarken, dahili bileşenlere zarar vermeyi önlemek için kondens suyunu veya boru hattındaki safsızlıkları deşarj etmek için yavaş çalışın.

Düzenli kalibrasyon

Ölçüm gereksinimlerine göre, yılda en az bir kez kalibre edin (standart bir basınç göstergesi ile karşılaştırılarak), sapma aşırısa, doğru okumaları sağlamak için onarılması veya değiştirilmesi gerekir (özellikle güvenlik ile ilgili depolama tanklarındaki basınç göstergeleri için).
