Atlas Copco'nun en küçük basınç vanasının ana işlevleri
Minimum sistem basıncının oluşturulması: Kompresör başladıktan sonra, minimum basınç valfi, sistem basıncı, kompresörün dahili yağlama yağının yeterli sirkülasyon basıncının oluşturulabilmesini ve diğer çekirdek yağlamaların oluşturulabilmesini ve zayıf yağma nedeniyle tamamen yağlanmasını sağlamak için otomatik olarak açılmadan önce sistem basıncı (genellikle 0.4-0.6 MPa, modele göre değişen) ulaşana kadar kapalı kalır.
Sıkıştırılmış havanın ters akışını önlemek: Kompresör durduğunda, minimum basınç valfi hızla kapanır, depolama tankından veya aşağı akış sisteminden basınçlı havanın kompresör ana ünitesine geri akmasını önler, ana üniteyi sistemdeki kalıntı basıncı korurken, bir sonraki çalışmayı kolaylaştırır.
Yağ-gaz ayırıcısının verimliliğinin stabilize edilmesi: Yağ-gaz ayırıcısındaki basınç stabilitesini koruyarak, yağ gazı ayırma etkisini sağlayarak (düşük basınç, ayırma verimliliğinde ve artan yağ kaybında bir azalmaya yol açacaktır), sıkıştırılmış havadaki yağ içeriğinin azaltılması ve sıkıştırılmış havanın kalitesini sağlayacaktır.
Yapı ve çalışma prensibi

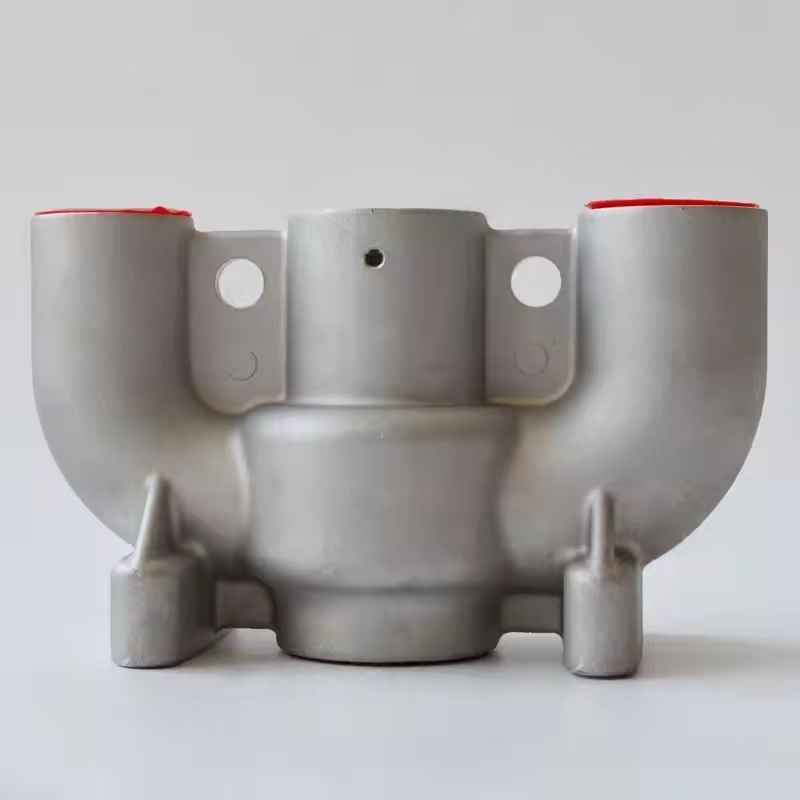

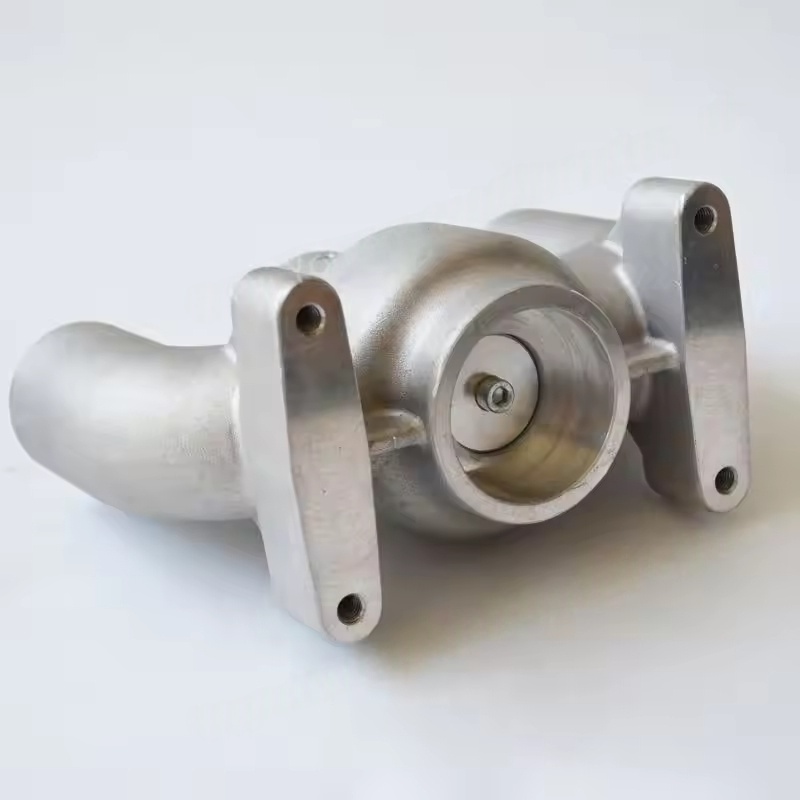

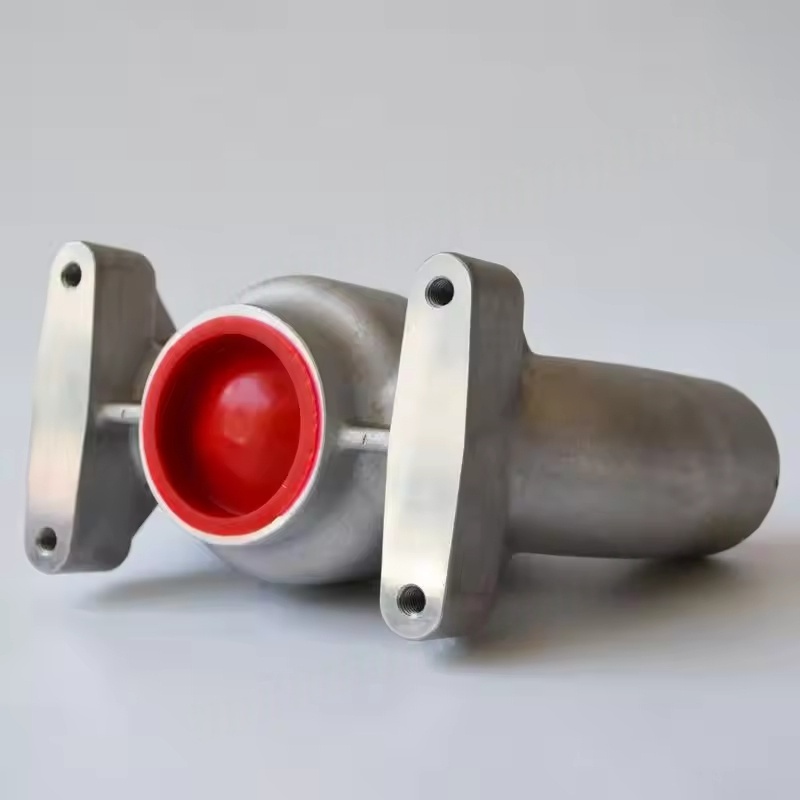

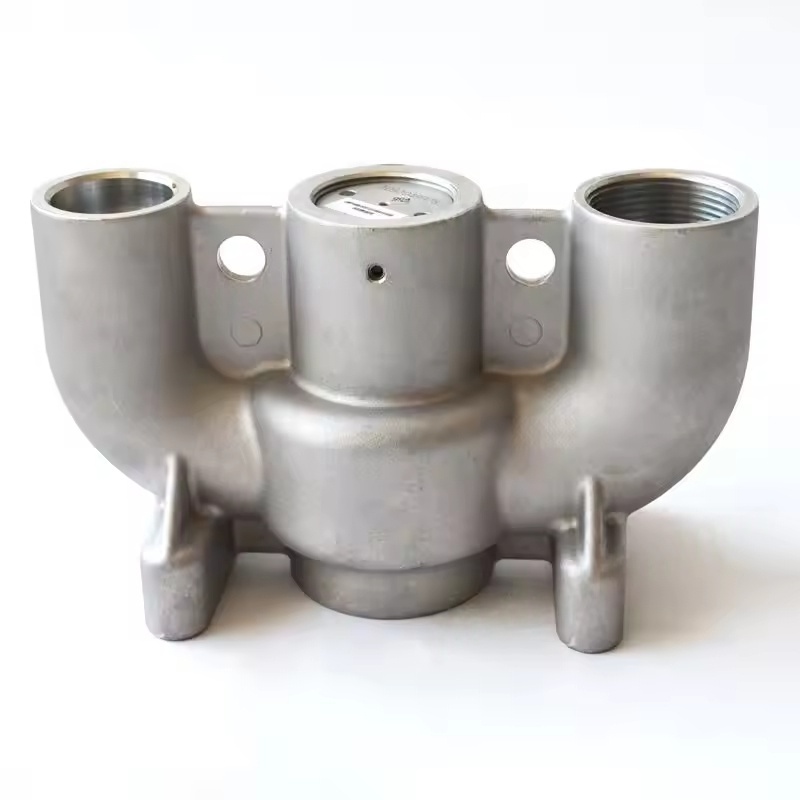

Yapısal bileşim: esas olarak bir valf gövdesi, valf çekirdeği (piston tipi veya diyafram tipi), yay, sızdırmazlık halkası vb.
Çalışma Süreci: Başlangıç başında, sistem basıncı ayarlanan değerden daha düşüktür. Yay kuvveti valf çekirdeğini kapalı iter; Basınç belirlenen değere yükseldiğinde, gaz basıncı yay kuvvetinin üstesinden gelir, valf çekirdeği açılır ve basınçlı hava aşağı akış sistemine girer; Kapatıldıktan sonra sistem basıncı düşer, yay kuvveti valf çekirdeğini sıfırlamaya ve kapatmaya iter ve geri akış işlevini elde eder.
Performans özellikleri
Hassas Kontrol: Orijinal fabrikanın en küçük basınç vanasının basınç ayarı, farklı kompresör modellerinin (GA, G serisi, vb.) Çalışma gereksinimlerine uygun hassas açma ve kapanış basınçlarını sağlamak için kesinlikle kalibre edilmiştir.
Dayanıklı ve güvenilir: Valf gövdesi, yüksek mukavemetli dökme demir veya alüminyum alaşımdan yapılmıştır ve iç sızdırmazlık bileşenleri, uzun süreli çalışma sırasında yüksek sıcaklık (genellikle ≤ 100 ° C) ve kompresörün basınç flukatlarını dayanabilen yağa dayanıklı ve sıcaklığa dayanıklı malzemeler (nitril kauçuk gibi) kullanır.
Düşük akış direnci tasarımı: Valf çekirdeği ve akış yolu optimize edilmiştir, açıldıktan sonra düşük dirençli, basınç kaybını azaltır ve kompresörün egzoz verimliliğini sağlar.
