1. İşlev ve yapısal özellikler

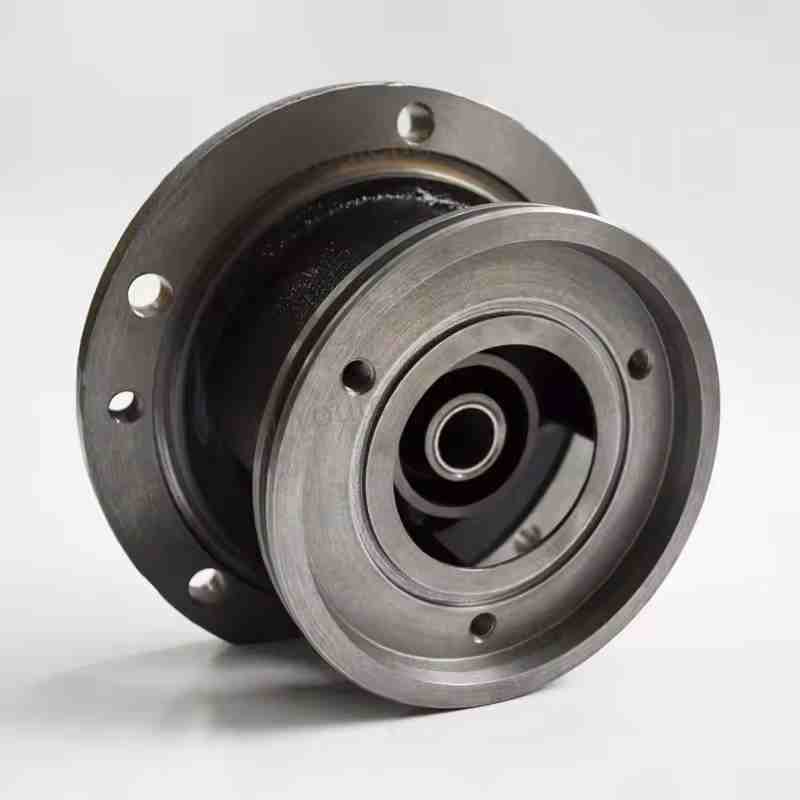

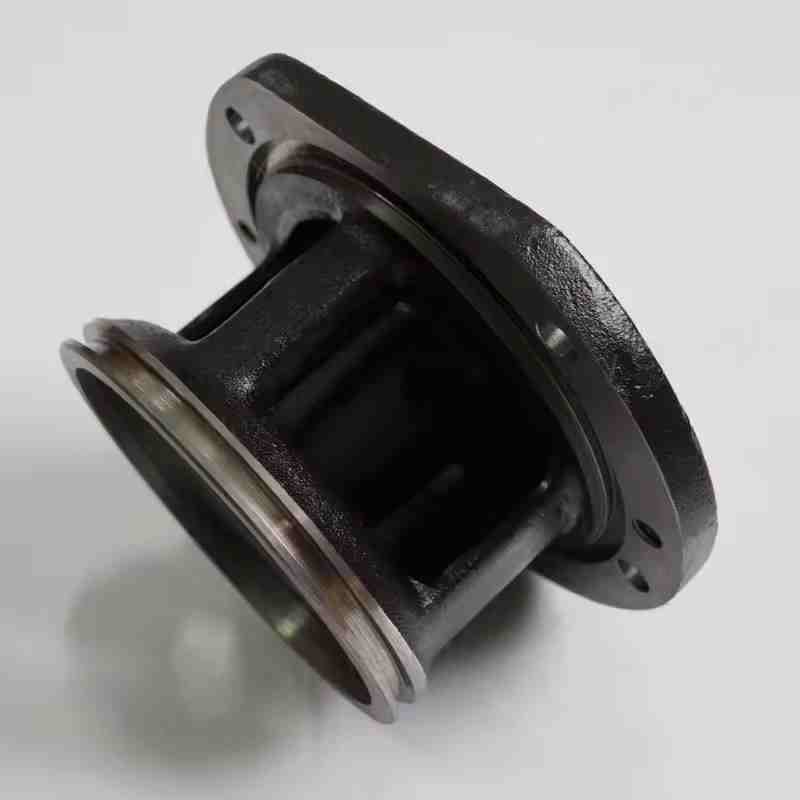

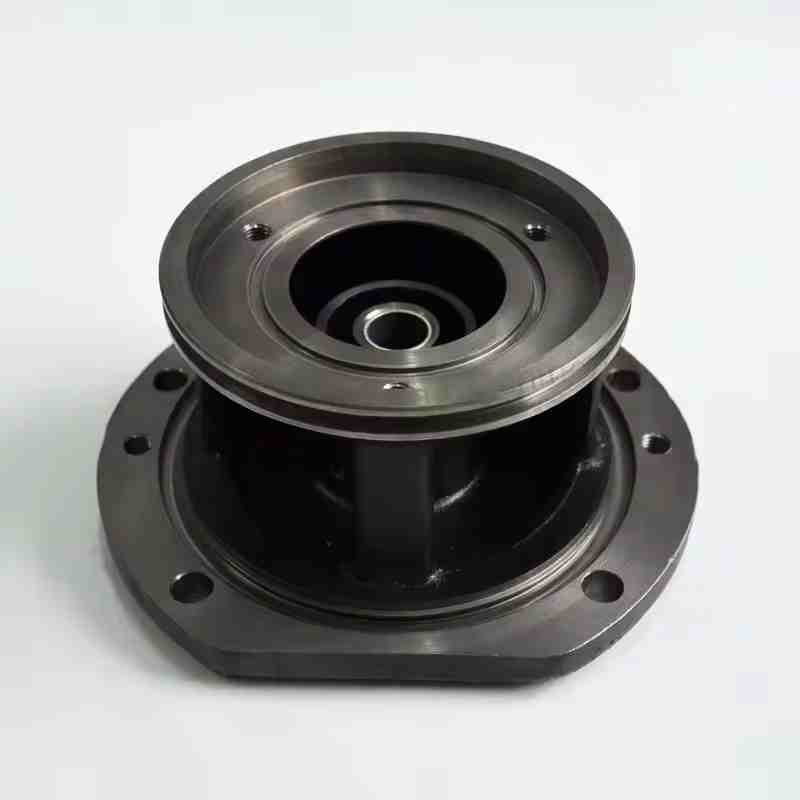

Valf Koruma ve Fiksasyonu: Valf muhafazası, valf için montaj taşıyıcısı olarak hizmet eder, emme valfi ve tahliye vanası gibi çekirdek kontrol bileşenleri için sabit bir montaj konumu sağlar, valfin titreşim veya basınç dalgalanmaları nedeniyle gevşemesini veya hasar görmesini önler.
Hava Akışı Kılavuzu: Dahili akış kanalları, basınçlı hava veya kontrollü hava akışının (servo hava gibi) verimli dolaşımını sağlayan, direnç kaybını azaltarak ve kompresörün verimliliğini artıran tasarım için optimize edilmiştir.
Basınç Toleransı: Yüksek mukavemetli dökme demir veya alüminyum alaşımından (modelin basınç derecesine göre seçilmiştir), kompresör çalışması sırasında (tipik olarak 0-1.6 MPa veya daha yüksek basınç tolere edilir) alternatif yüksek ve düşük basınç koşullarına dayanabilir.

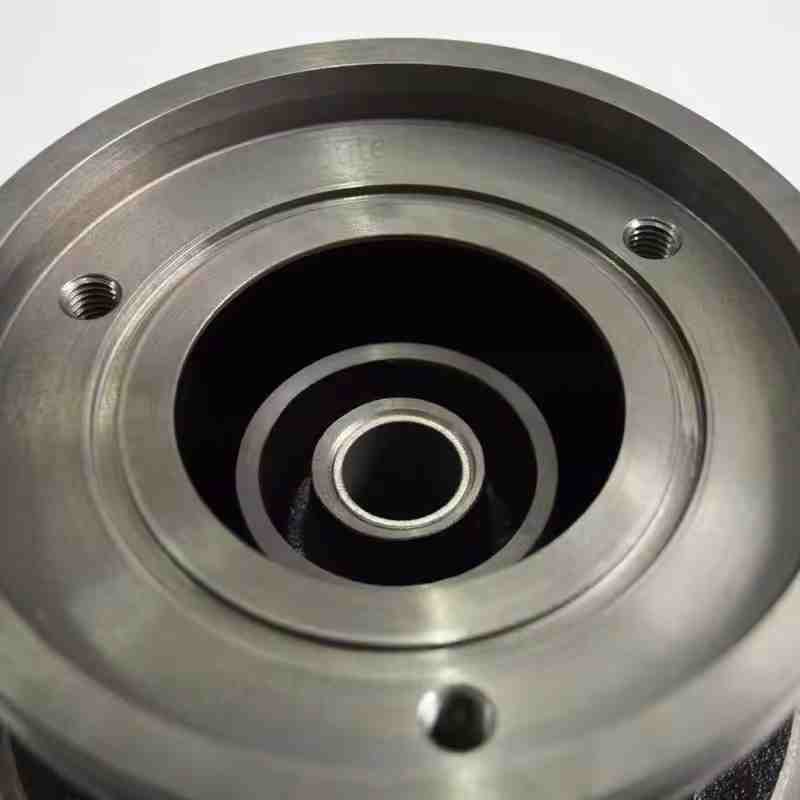

Sızdırmazlık Entegrasyonu: Valf muhafazasının bağlantı yüzeyleri, hava sızıntısı ve basınç kaybını veya verimlilik düşüşünü önlemek için sızdırmazlık halkaları ile birleştirilmiş sızdırmazlık olukları veya sızdırmazlık yüzeyleri ile tasarlanmıştır.
2. Yaygın olarak uyumlu modeller ve senaryolar
Valf muhafazalarının özellikleri ve yapıları, çoğunlukla aşağıdakiler için uygun olan kompresör tipine bağlı olarak değişir.
Liner kompresörleri (GA, GX serisi gibi): emme valfi muhafazaları, minimum basınç valfi muhafazaları vb.
Piston kompresörleri: Silindirlere emme ve egzoz valflerinin montajı için periyodik yüksek basınçlı gaz etkilerine dayanabilen.
Mobil kompresörler (XAS Serisi gibi): Mobil koşullarda titreşim ve boşluk sınırlamaları için uygun, daha kompakt bir valf muhafazası tasarımının benimsenmesi.

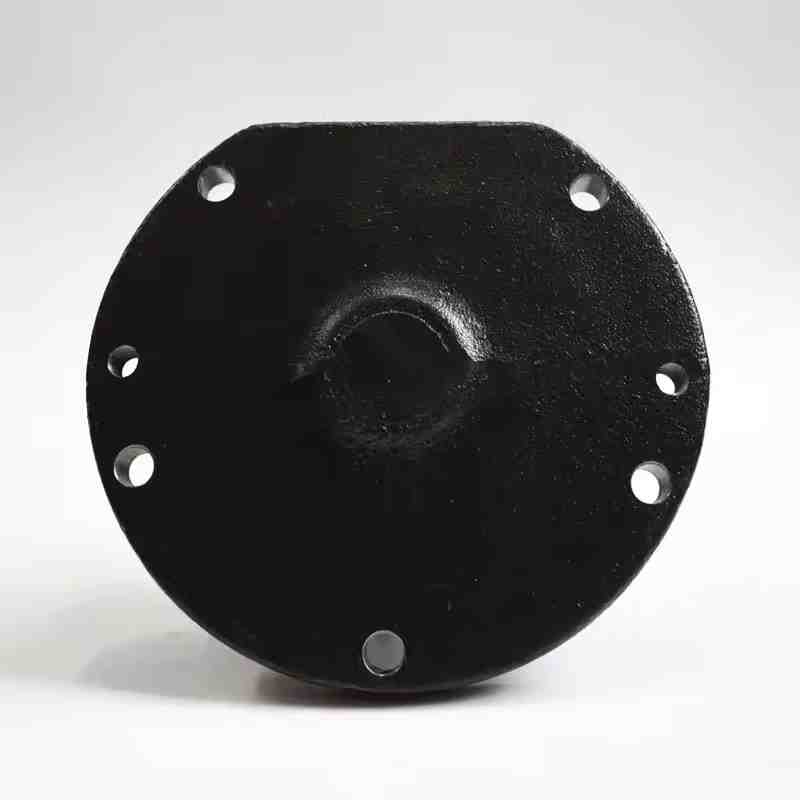

Farklı kompresör modelleri (GA37, GX11, vb.) Farklı valf muhafazası boyutlarına, arayüz özelliklerine (flanş boyutu, cıvata deliği konumları gibi) sahiptir ve modellerle sıkı eşleşmeyi gerektirir.
3. Değiştirme ve Bakım Noktaları
Yedek Zamanlama: Valf gövdesi çatlaklar, deformasyon, sızdırmazlık yüzeyinin aşınması (hava kaçağı ile sonuçlanan) veya iç akış kanalı tıkanması gösterdiğinde, zamanla değiştirilmelidir; Aksi takdirde, anormal kompresör basıncına, artan enerji tüketimine ve hatta kapatılmaya neden olur.

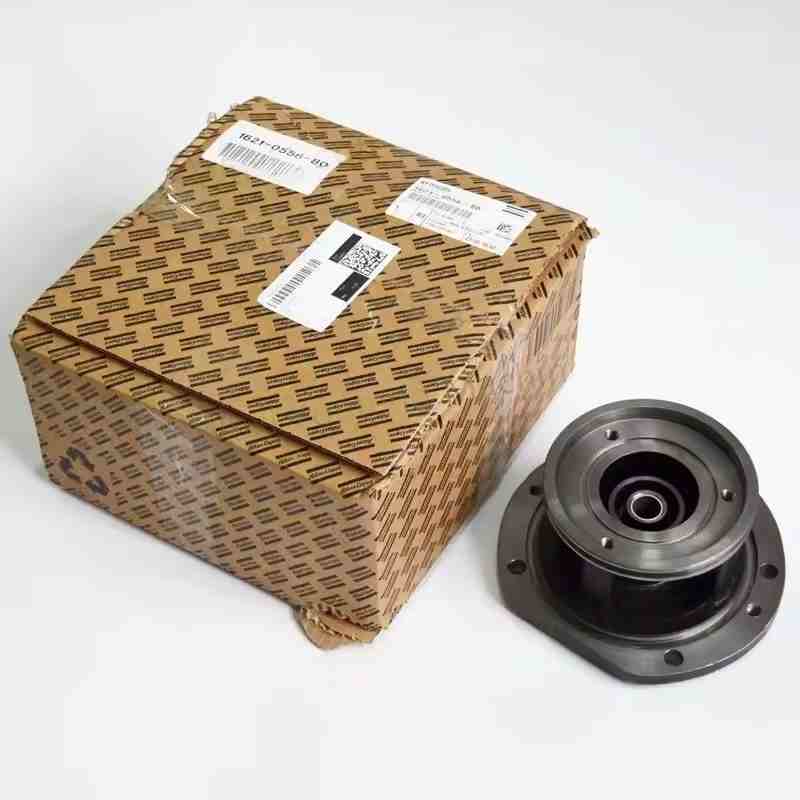

Orijinal fabrika parçaları tercih edilir: Malzemeleri, işleme doğruluğu ve boyut toleransları, makinenin genel tasarımı ile tamamen eşleşen ve uyumluluk sorunlarının neden olduğu ikincil hatalardan kaçınan Atlas Copco orijinal valf muhafazalarının kullanılması önerilir.
Kurulum Önlemleri:
Değiştirmeden önce bağlantı parçalarını temizleyin, artık sızdırmazlık maddesini, yağı ve safsızlıkları sökün.
İşbirliği yapan vanaların durumunu kontrol edin, halkaları mühürleme ve yaşlı sızdırmazlık bileşenlerinin aynı anda değiştirilmesini önerin.
Aşırı sıkılaşma veya yetersiz sıkılaşmanın neden olduğu sızıntı nedeniyle kabuk deformasyonunu önlemek için cıvataları belirtilen torka göre sıkın.
Düzenli inceleme: Günlük bakım sırasında, valf gövdesi yüzeyinde herhangi bir sızıntı izi olup olmadığını, bağlantı cıvataları gevşek olup olmadığını kontrol edin ve sızdırmazlık performansını belirlemek için basınç testlerini birleştirin.
