I. Atlas Copco kitinin temel bileşenleri ve işlevleri

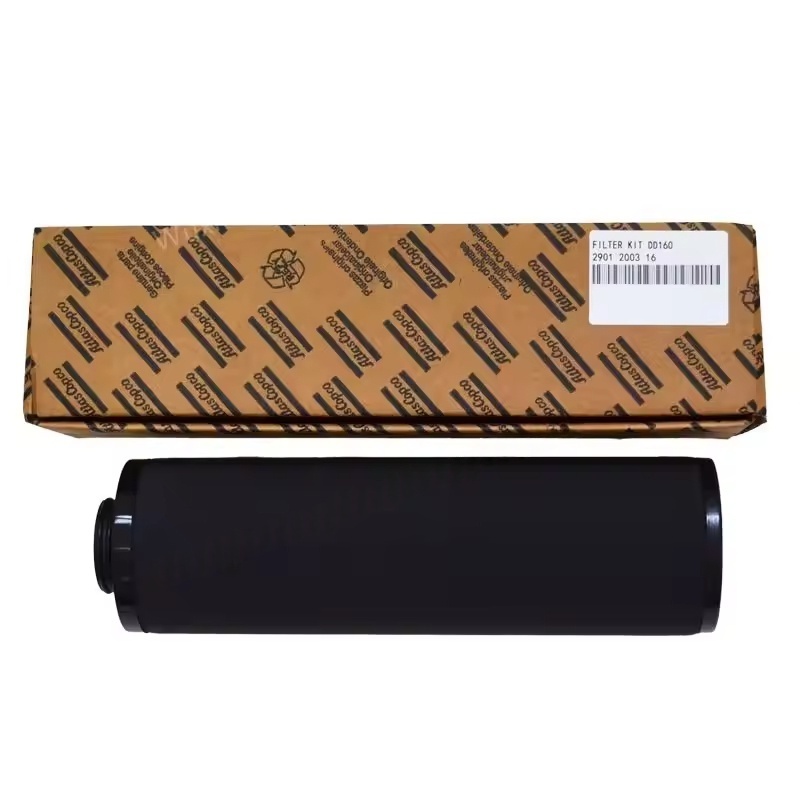

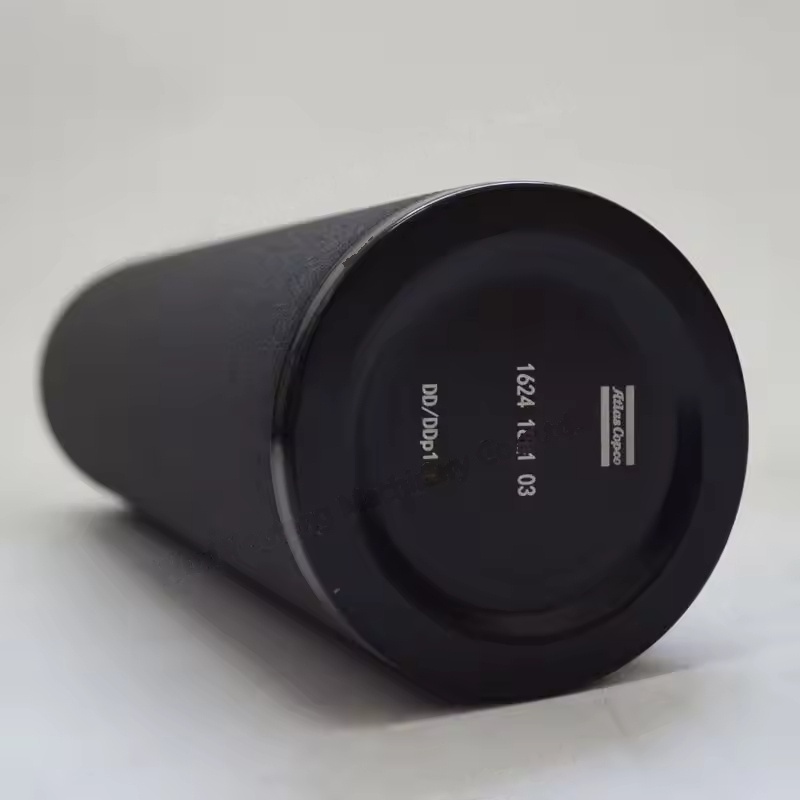

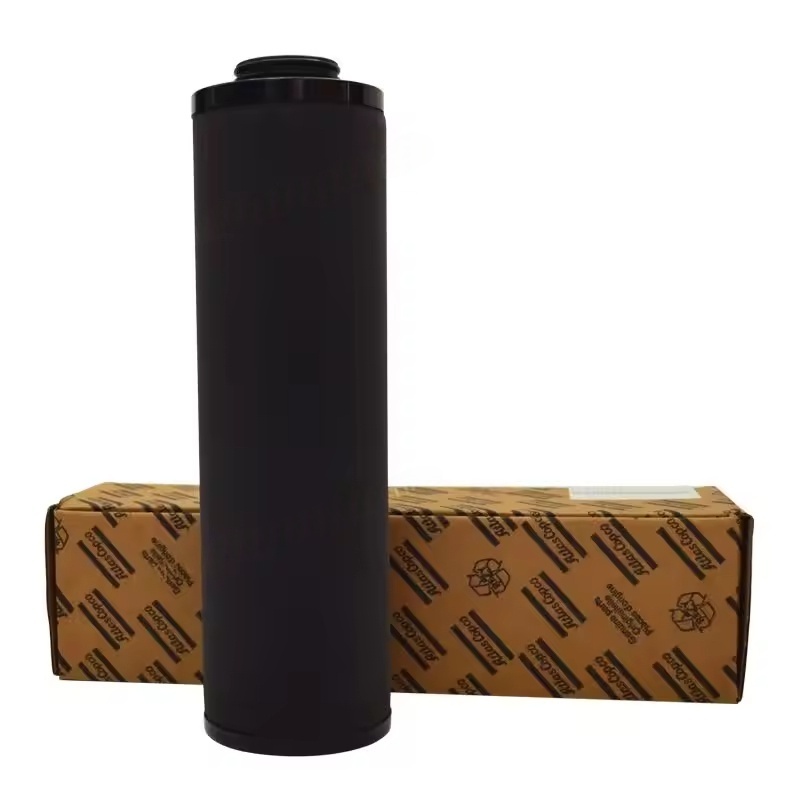

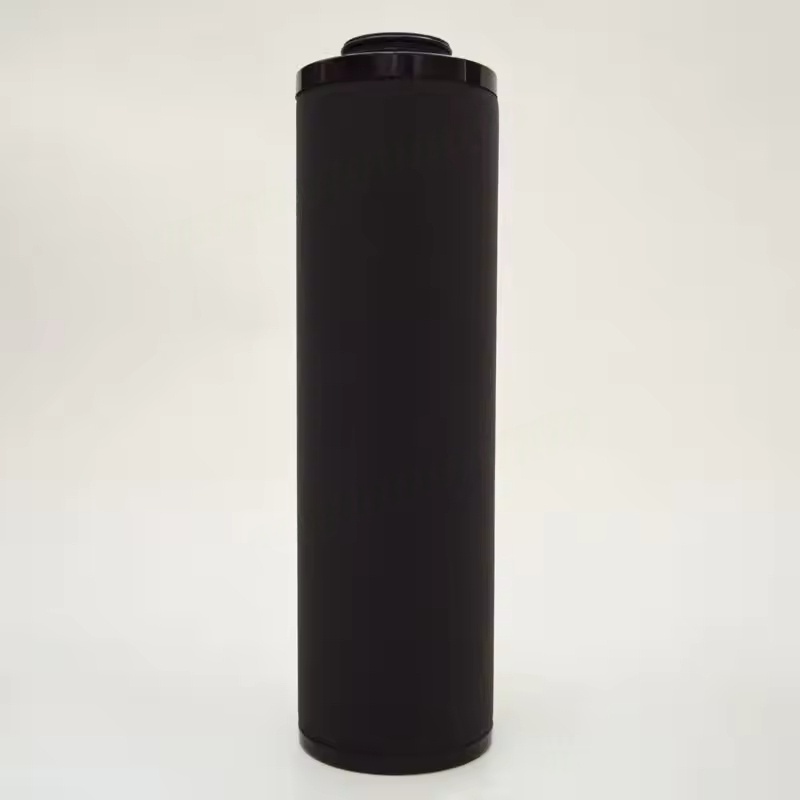

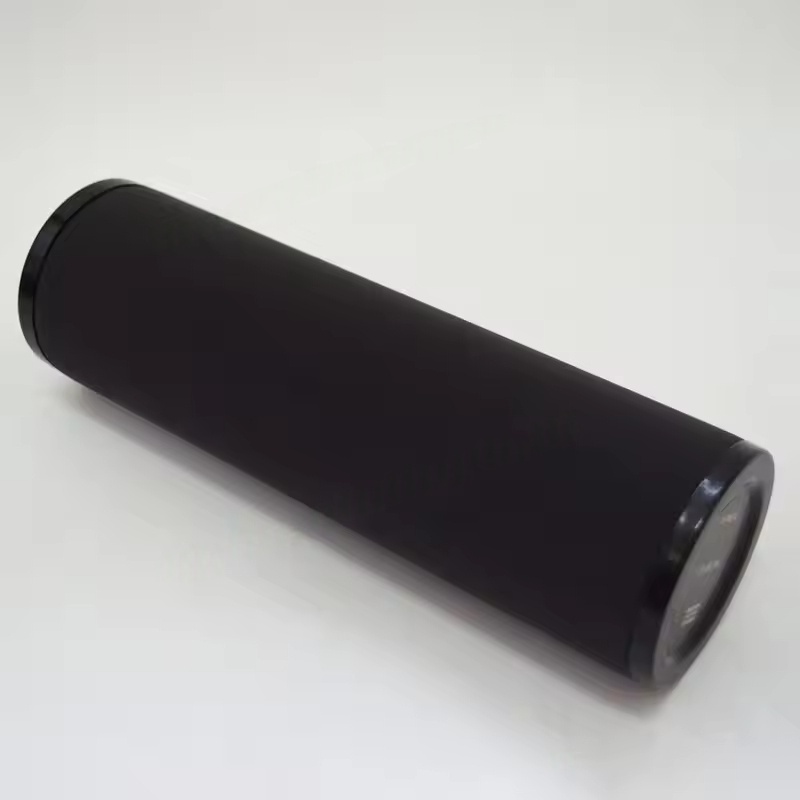

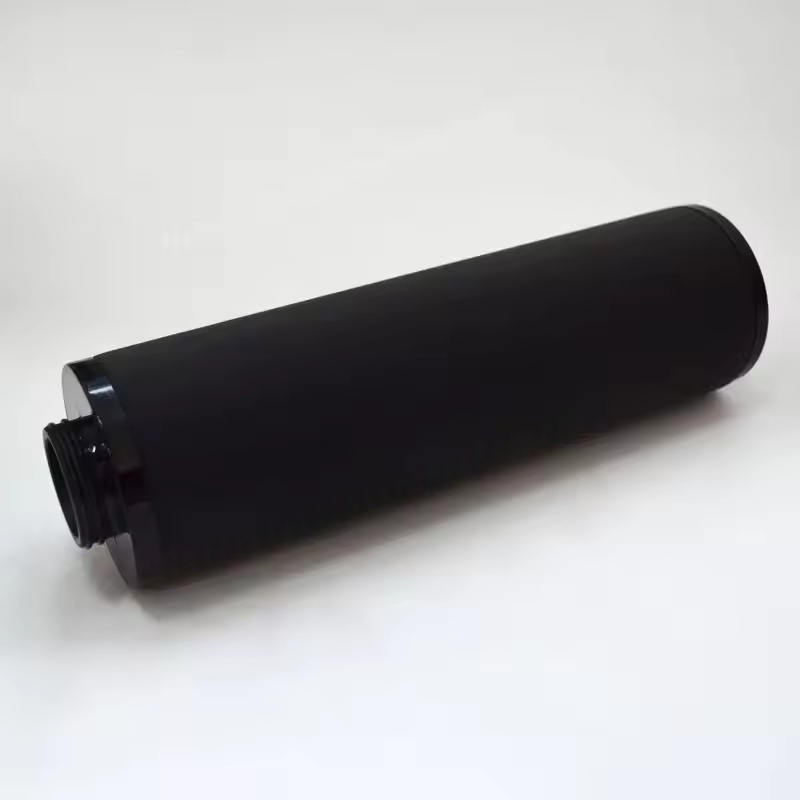

Hava kompresörünün çalışma özelliklerine dayanarak, DD160 filtre kiti genellikle aşağıdaki anahtar filtreleri içerir (spesifik yapılandırma belirli modele bağlı olarak biraz değişebilir):
Atlas Copco Hava Emme Filtresi
Fonksiyon: Hava kompresörünün ana ünitesine giren atmosferdeki katı safsızlıkların tozunu, kum parçacıklarını, lifleri vb. Filtreler (filtrasyon doğruluğu genellikle 1-5 mikrometre), bu safsızlıkların sıkıştırma odasına girmesini ve kürekler gibi çekirdek bileşenlerin aşınmasını önleyerek ve giriş gibi çekirdek bileşenlerin aşınmasını önler.
Yapısal Özellikler: Çoğunlukla katlanmış yüksek verimli filtre kağıdı veya kompozit filtre malzemeleri benimser, kabuk metal veya yüksek mukavemetli plastikten yapılmıştır, bazılarında basınç farkı göstergeleri vardır. Filtre elemanı tıkandığında (direnç belirlenen değeri aşar), değiştirme için bir hatırlatma verir.
Hava Yağı Ayırıcı Filtre Elemanı
Fonksiyon: Sıkıştırılmış havada taşınan yağlama yağını ayırmak için kullanılan yağ enjekte edilmiş hava kompresörünün çekirdek filtreleme bileşenidir (ayırma verimliliği genellikle ≥%99.9 olmalıdır), böylece boşaltılmış basınçlı havanın yağ içeriği 3 ppm'nin altında kontrol edilir ve ayrı yağ yeniden kullanılmak üzere geri dönüştürülür.
Yapısal Özellikler: Çoğunlukla silindirik, çok katmanlı cam fiber veya polyester fiber kompozit filtre malzemeleri kullanılarak, müdahale ve pıhtılaşma prensipleri yoluyla küçük yağ damlacıklarını yakalayan üstte, makine durduğunda yağın geri akmasını önlemek için tek yönlü bir geri dönüş yağ valfine sahiptir.
Yağ filtresi
Fonksiyon: Hava kompresörü yağlama yağındaki safsızlıkların metal kalıntılarını, yağ çamurunu, diş etlerini vb. Filtreler (filtrasyon doğruluğu 10 mikrometrenin altına ulaşabilir), şanzımanı, yatakları vb. Koruyarak, yağ kontaminasyonunun neden olduğu mekanik arızalardan kaçınır.
Yapısal Özellikler: Çoğunlukla vidalı bir tasarımda, filtre kağıdı çekirdeği, filtrasyon alanını arttırmak için pileli bir yapı ile dahili olarak tasarlanmıştır, kabuk basınca dayanıklı metal malzemeden yapılmıştır, bazıları baypas valflerine sahiptir (filtre elemanı yağ sızıntısını önlemek için tıkandığında otomatik olarak açıktır).
Filtre / hassas filtre (isteğe bağlı)
Kit yüksek temizlik talep senaryoları (gıda ve farmasötik endüstriler için hava kompresörleri gibi) için ise, sıkıştırılmış hava için bir tedavi sonrası filtre, nemi, yağ sisi ve ince parçacıkları daha da uzaklaştırır, böylece son kullanım gaz kalitesi daha yüksektir.
İi. Atlas Copco uyumluluğu ve avantajları
Model uyumluluğu: Özel modellerin DD160 serisi hava kompresörleri için özel olarak tasarlanmıştır, her filtrenin boyutları, arayüz özellikleri ve akış parametreleri, uygunsuz kurulum nedeniyle sızıntı veya azaltılmış filtrasyon verimliliğini önlemek için ana ünite ile tamamen eşleşir.
İşbirlikçi filtrasyon: Hava filtresi, alımdaki safsızlıkları azaltır ve yağ ayırıcı ve yağ filtresi üzerindeki yükü dolaylı olarak azaltır; Yağ ayırıcı ve yağ filtresi sırasıyla sıkıştırılmış havanın kalitesini ve yağlama sisteminin temizliğini sağlar ve tam süreli bir koruma oluşturur.
Dayanıklılık Optimizasyonu: Filtre malzemeleri, sıcaklığa dirençli (hava kompresörünün çalışması sırasında 80-120 ℃ ortamına uyum sağlayan) ve yağ kapasitesi ve hizmet ömrü, modellerle eşleşmesi için test edilen, orta koşullar altında 1000-2000 saatlik çalışma gereksinimlerini karşılayabilen malzemelerden seçilir.
III. Atlas Copco Değiştirme ve Bakım İpuçları
Değiştirme döngüsü:
Hava filtresi: Çevredeki toz konsantrasyonuna bağlı olarak, genellikle her 500-1000 saatte bir değiştirilir (veya basınç farkı göstergesi alarmları aldığında hemen değiştirilir);
Atlas Copco Yağ Ayırıcı Filtre Elemanı: Her 2000-4000 saatte bir değiştirilmesi önerilir (sıkıştırılmış havadaki yağ içeriği standardı aşarsa veya basınç düşüşü çok büyükse, daha önce değiştirmek gerekir);
Atlas Copco Yağ Filtresi: Genellikle 1000-2000 saatte bir, yağlama yağı ile eşzamanlı olarak değiştirildi.
Atlas Copco Kurulum Notları:
Değiştirmeden önce, güvenlik sağlamak için makine kapatılmalı ve basınçsız olmalıdır;
Yeni filtre elemanını takarken, sızdırmazlık contasının sağlam olup olmadığını kontrol edin ve gerekirse sızdırmazlığa yardımcı olmak için az miktarda temiz yağlama yağı uygulayın;
Kabuğun deforme olmasını veya contanın başarısız olmasını önlemek için sıkma sırasında aşırı kuvvetten kaçının. ATLAS COPCO Performans İzleme: Bileşenleri değiştirdikten sonra hava kompresörünü başlatın ve sistem basıncının kararlı olup olmadığını gözlemleyin. Tüm arayüzlerde herhangi bir sızıntı olup olmadığını kontrol edin ve filtrasyon sisteminin normal çalıştığından emin olun.
