Atlas Copco Air kompresörlerinin su ve yağ borularının malzemesi ve özellikleri:
Soğutma Su Boruları:
Çoğunlukla bakır tüpler, dikişsiz çelik tüpler veya gıda dereceli PVC tüpleri kullanın. Bazı büyük ölçekli birimler paslanmaz çelik tüpler (304 malzeme) kullanır. Korozyon direncine (soğutma suyu kalitesi için uygun) ve iyi termal iletkenliğe sahiptirler.
Basınç direnci, soğutma sisteminin basıncıyla eşleşir (genellikle 1-3 çubuk). Duvar kalınlığı, su basıncı dalgalanmalarına bağlı rüptürü önlemek için boru çapına ve basınca göre tasarlanmıştır.
Petrol boruları:

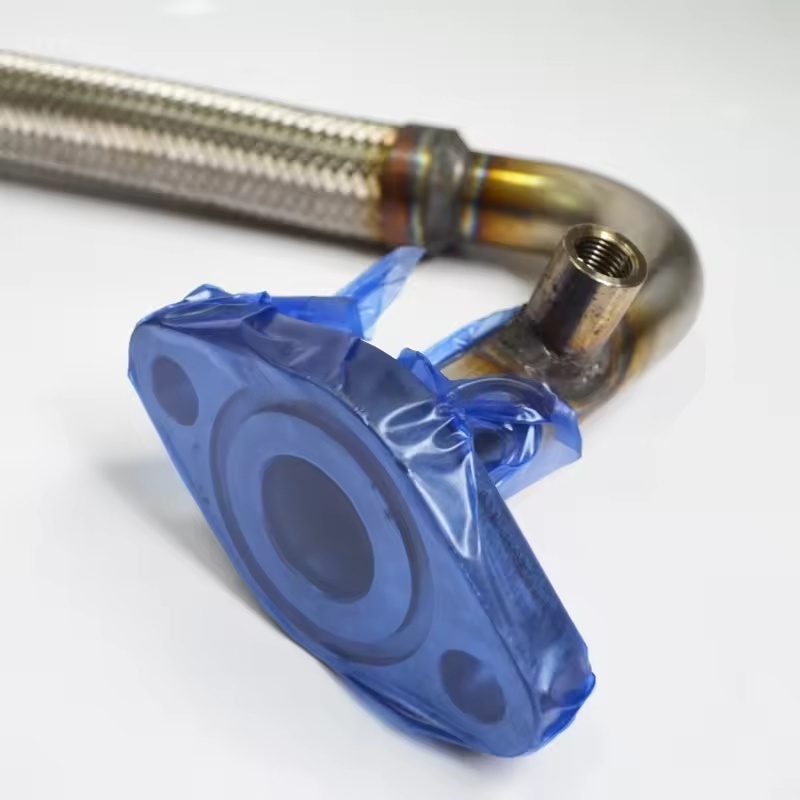

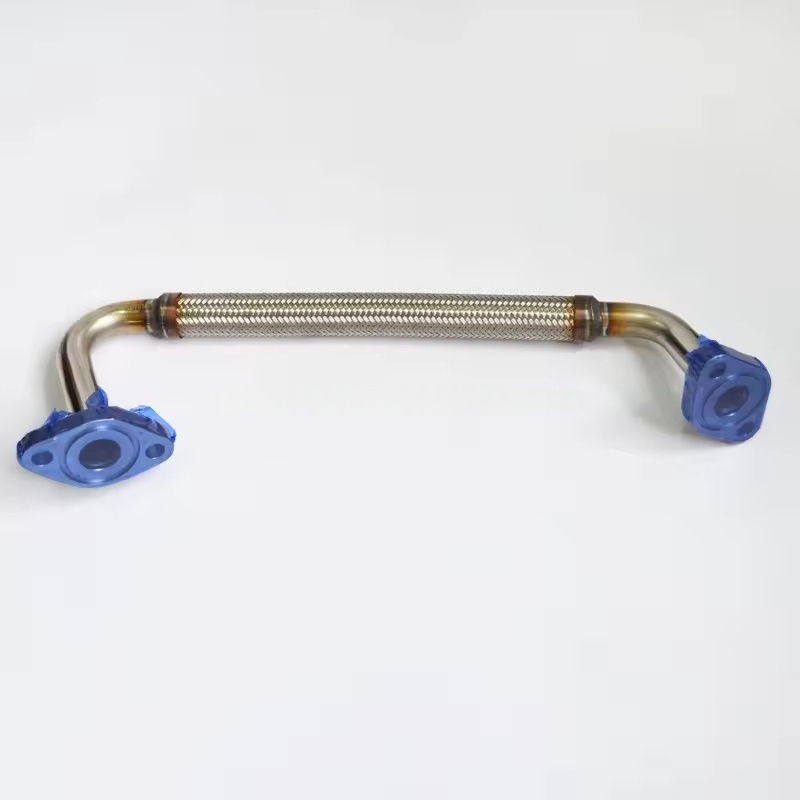

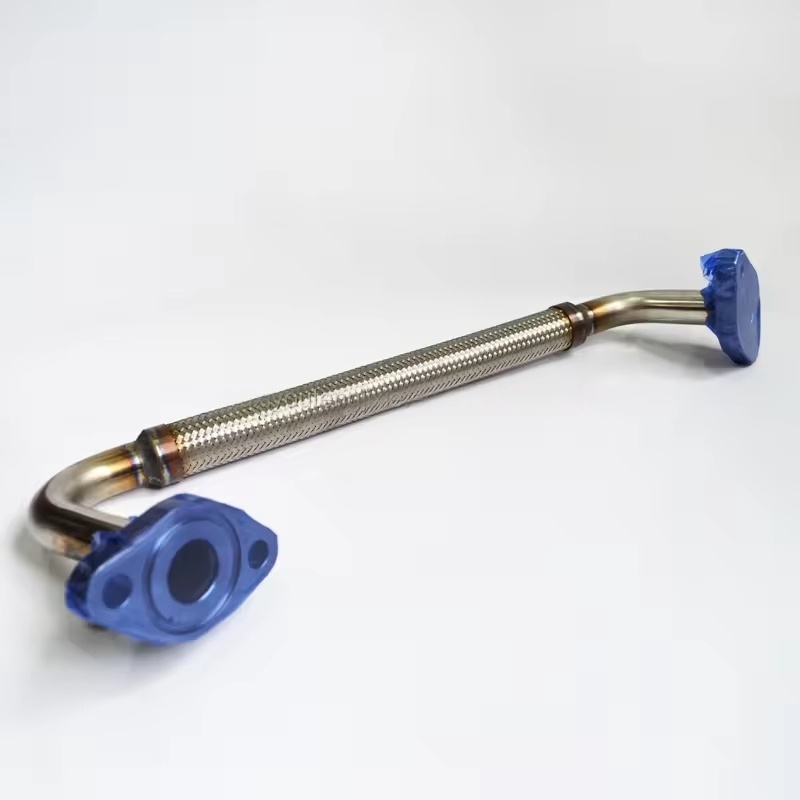

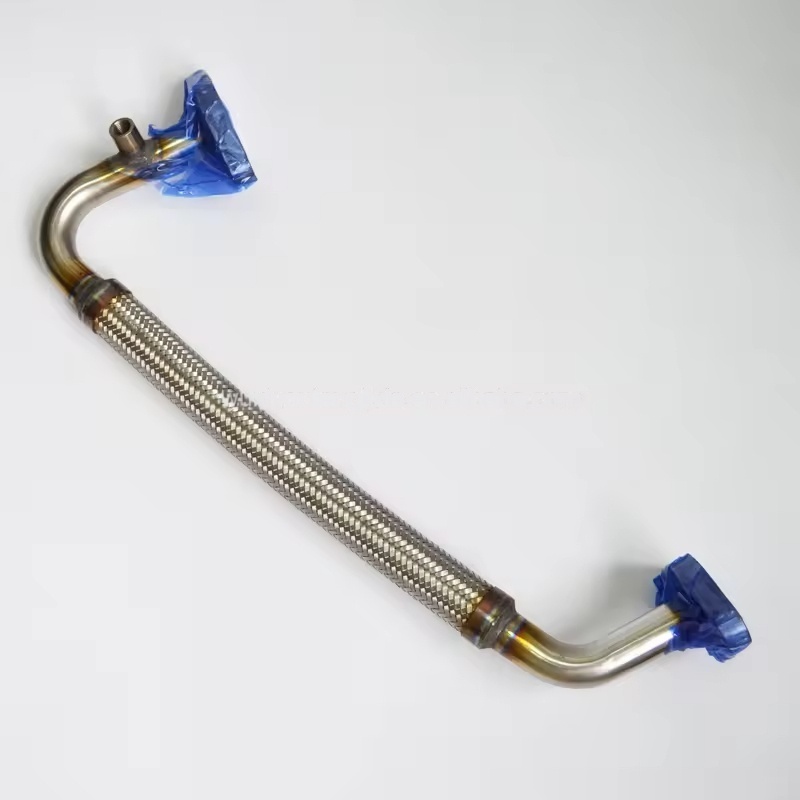

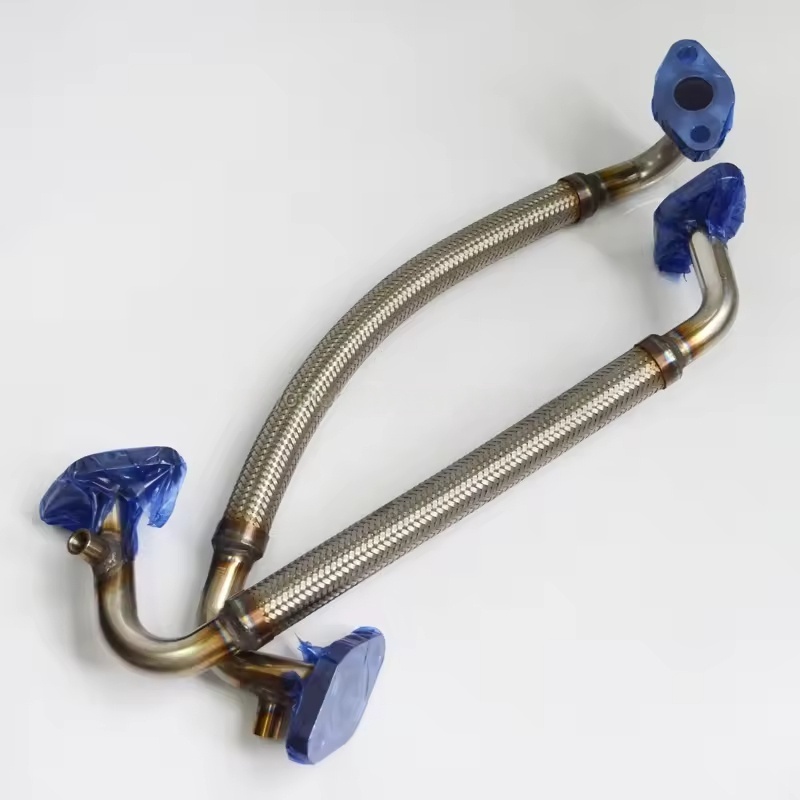

Esas olarak dikişsiz çelik tüpler (karbon çelik veya paslanmaz çelik), yüksek basınçlı kauçuk tüpler (dokuma tabaka takviyesi ile) veya naylon tüpler kullanın. Yağlama yağına ve belirli bir sıcaklığa (80-120 ℃) uzun süreli daldırmaya dayanmaları gerekir.
Yağlama yağ boru hattının basınç direnci, basınç gereksinimlerini karşılar (genellikle 2-10 bar, farklı modellere ve yerlere özgü). Kauçuk tüplerin yağ direncine sahip olması gerekir (genellikle iç tabaka olarak NBR veya FKM malzemesi).
Özellikler ve uyumluluk
Boru çapı: Akış gereksinimlerine göre tasarlanmıştır. Soğutma suyu borularının çapı genellikle DN10-DN50'dir (φ12mm, φ16mm, φ25mm, vb. Gibi), yağ borularının çapı daha küçüktür (φ6mm, φ8mm, φ10mm, vb. Gibi). Belirli boyut, model (GA serisi, G serisi, ZT serisi gibi) ve konum (ana ünitenin yağ girişi, yağ soğutucusunun girişi ve çıkışı gibi) ile belirlenir.
Bağlantı yöntemi: Yaygın olarak kullanılan dişli bağlantılar (NPT veya G dişleri), flanş bağlantıları (büyük boru çapları için) veya hızlı konektörler (kauçuk tüpler/naylon tüpler için). Bazı boru yolları, arayüzün titreşim kaynaklı gevşemesini azaltmak için boru kelepçeleri ile sabitlenir.
Uygulama Konumları:
Soğutma Su Boruları: Esas olarak su soğutucularına (giriş ve çıkış) dağıtılır, su pompaları, sıcaklık kontrol vanaları, soğutma kulelerinin bağlantı boruları, vb. Soğutma ortamının ısı dağılımı gerektiren bileşenlere (yağ ayırıcılar, silindir cisimleri vb.) Taşımasından sorumlu.
Yağ boruları: Yağ tankı, yağ filtresi, yağ soğutucu, ana ünitenin yağ girişi, yağ basıncı düzenleme valfi vb.
Bakım ve Değiştirme Önlemleri:
Düzenli inceleme: Düzenli olarak korozyon, aşınma ve sızıntı olup olmadığını kontrol edin (özellikle arayüz parçalarında). Kauçuk tüplerin yaşlanma, çatlama ve şişkinlik kontrol etmesi gerekir. Bulunan problemleri zamanında değiştirin.
Değiştirme Gereksinimleri:
Değiştirirken, akış ve basınç eşleştirmesini sağlamak için orijinal (boru çapı, malzeme, basınç direnci seviyesi) ile aynı spesifikasyonlu boruları kullanın.
Metal boruları kestikten sonra, sisteme giren safsızlıklardan kaçınmak için çapakları temizleyin; Kauçuk tüp eklemlerinin ayrılmayı önlemek için sıkıca kenetlenmesi gerekir.
Boru düzeni aşırı bükülmeyi veya stresi önlemeli ve boru kelepçelerinin aralığı titreşimi ve aşınmayı azaltmak için makul olmalıdır.
Orijinal fabrika parçalarının avantajları: Orijinal fabrika suyunun ve yağ borularının boyut doğruluğu, malzeme performansı, özellikle yüksek basınç ve yüksek sıcaklık alanlarında, uzun vadeli operasyonel güvenilirliği sağlayarak ve sızıntı risklerini azaltarak birim tasarımı ile tamamen eşleşir.
