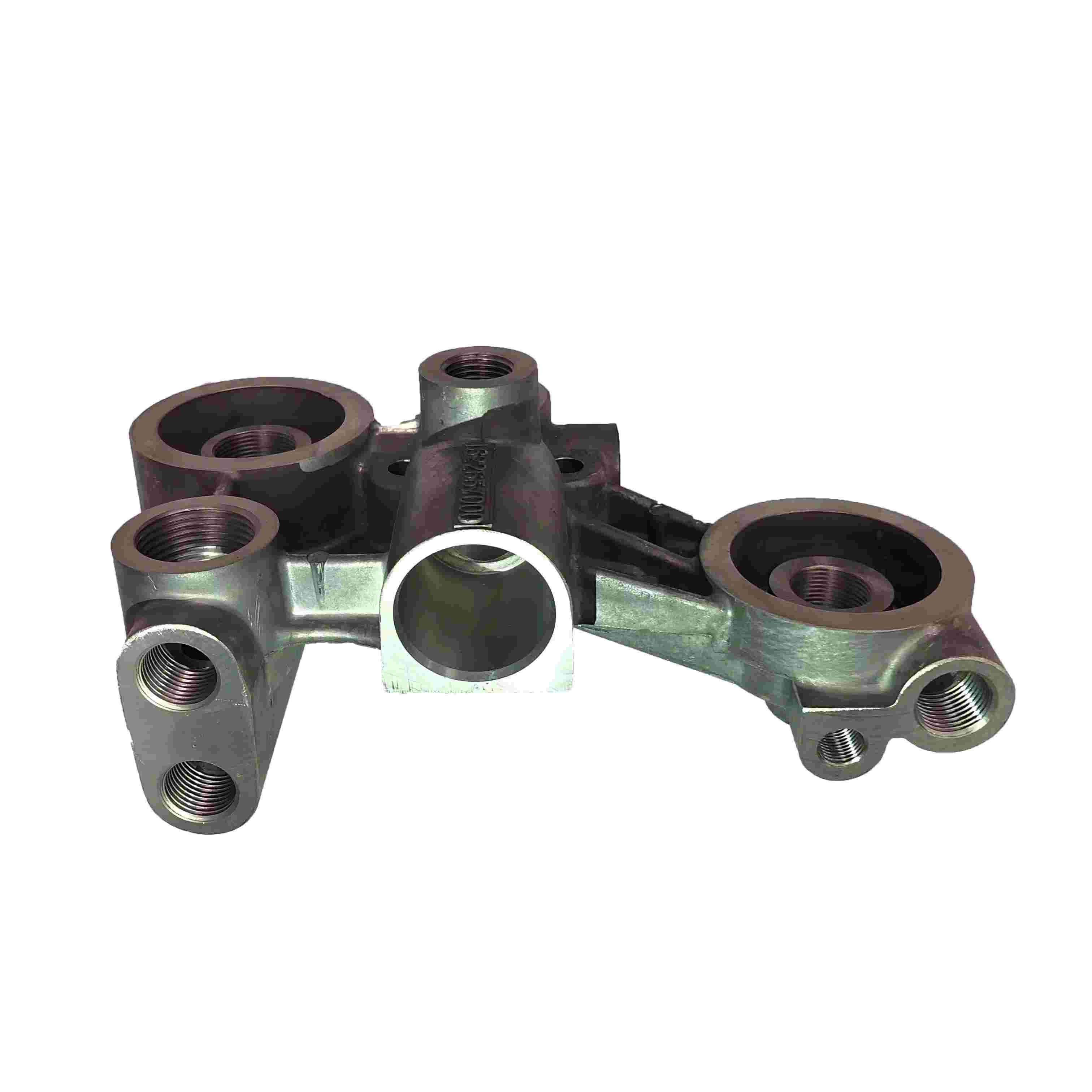

Atlas Copco vidalı hava kompresörünün yağ filtresi muhafazasının ana fonksiyonları
Filtre elemanı desteği ve sızdırmazlık: filtre elemanı için bir montaj tabanı sağlar, filtre elemanı ile yerleşik contalardan (O-rings gibi) muhafaza arasında sıkı bir uyum sağlar ve filtrelenmemiş yağlama yağının baypas etmesini önler.
Yağlama Yağı Filtrasyon Kanalı: Yağlama yağı muhafazanın girişinden yönlendirir, filtrasyon için filtre elemanından akar ve daha sonra çıkıştan çıkar, safsızlıkları, metal enkazlarını ve karbon yonalarını yağdan çıkarır, ana rotor ve yataklar gibi anahtar bileşenleri korur.
Basınç Koruması: Bazı gövde modülleri bir bypass valfini entegre eder. Filtre elemanı tıkandığında ve basınç farkı ayarlanan değeri aştığında, bypass valfi, yağlama yağının sürekli dolaşımını sağlamak için otomatik olarak açılır (filtrelenmemesine rağmen yağ kaybını ve ekipman hasarını önler).
Yapısal Koruma: Mahkeme, iç filtre elemanını dış mekanik darbeden korumak için basınca dayanıklı malzemelerden yapılır ve kompresör çalışması sırasında yağ sıcaklığına (genellikle 80-100 ° C) ve yağ basınç ortamına uyum sağlar.
Yapı ve malzeme
Yapısal kompozisyon: Genellikle muhafaza gövdesi, filtre elemanı montaj arayüzü (dişler veya snap-fit ile), giriş/çıkış yağı portları, sızdırmazlık olukları (O-rings için), baypas valfi (entegre) ve tahliye portunu (bazı modeller için) içerir.
Malzeme özellikleri: Ana gövde genellikle dökme demir veya yüksek mukavemetli mühendislik plastik (hafif modeller için), yüzey korozyon direnci (boyama veya elektroplatma gibi), yağ, yüksek sıcaklık ve yaşlanmaya karşı işlenir.
Spesifikasyon uyumluluğu: Farklı modellerin (GA serisi, G serisi, vb.) Boyutları ve arayüz özellikleri (iplik tipi, giriş/çıkış yağı portu çapı) farklıdır ve karşılık gelen yağ filtresi filtre elemanı modeliyle eşleştirilmeleri gerekir.
Yaygın sorunlar ve bakım
Sızıntı Sorunları:
Sebepler: Mühürlerin yaşlanması ve hasarı, filtre elemanının yanlış takılması, gövde ipliklerinin aşınması veya deformasyonu.
Tedavi: Orijinal O-ringleri değiştirin, filtre elemanının doğru montajını sağlayın, muhafaza ipliklerinin sağlam olup olmadığını kontrol edin ve gerekirse muhafazayı değiştirin.
Baypas Valf Arızası:
İşaretler: Filtre elemanı tıkanmış ancak alarm yok, yağ etkili bir şekilde filtrelenmez, bu da yağ kalitesinin hızlı bir şekilde bozulmasına neden olur.
Tedavi: Baypas valfinin sıkışıp kalmadığını veya yay başarısız olup olmadığını kontrol edin.
Kabuk Hasarı ：
Sebepler ： Uzun süreli yüksek sıcaklık ve yüksek basınçlı koşullar altında malzeme yorgunluğu ， Kurulum sırasında eşit olmayan kuvvet nedeniyle çatlama ， dış çarpışma.
Tedavi ： Çatlaklar veya şiddetli deformasyon meydana geldikten sonra ， Yağ sızıntısı ve ekipman arızasının yağlanmasını önlemek için gövdenin orijinal kabuk modülünü hemen değiştirin.
