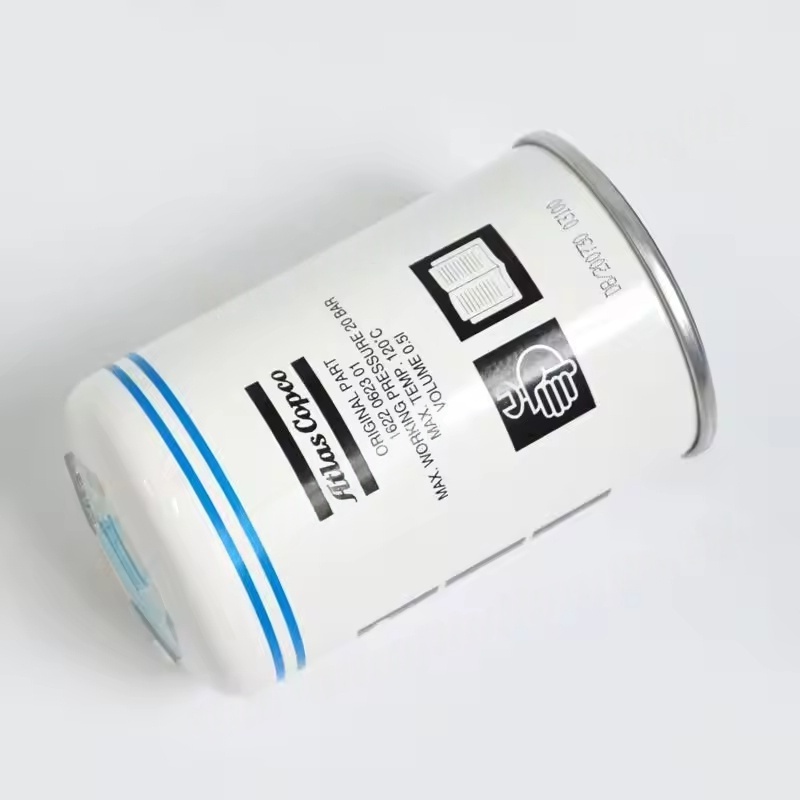

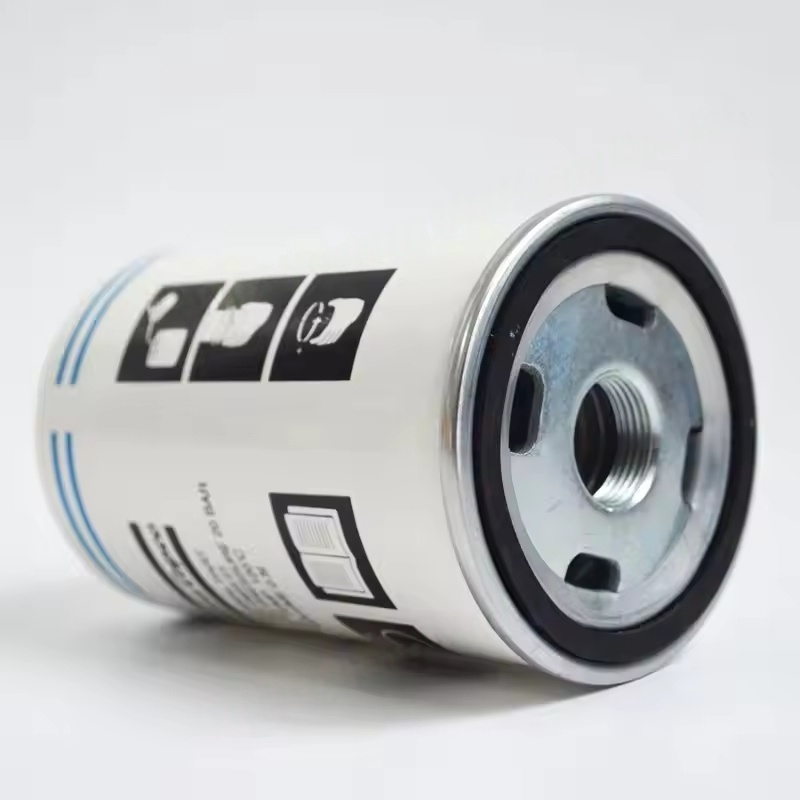

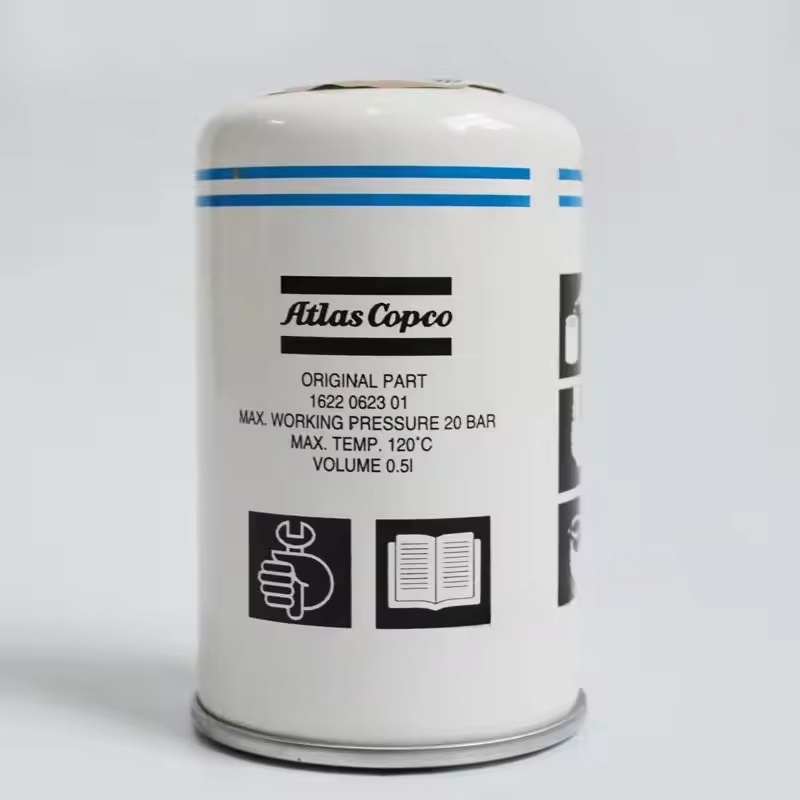

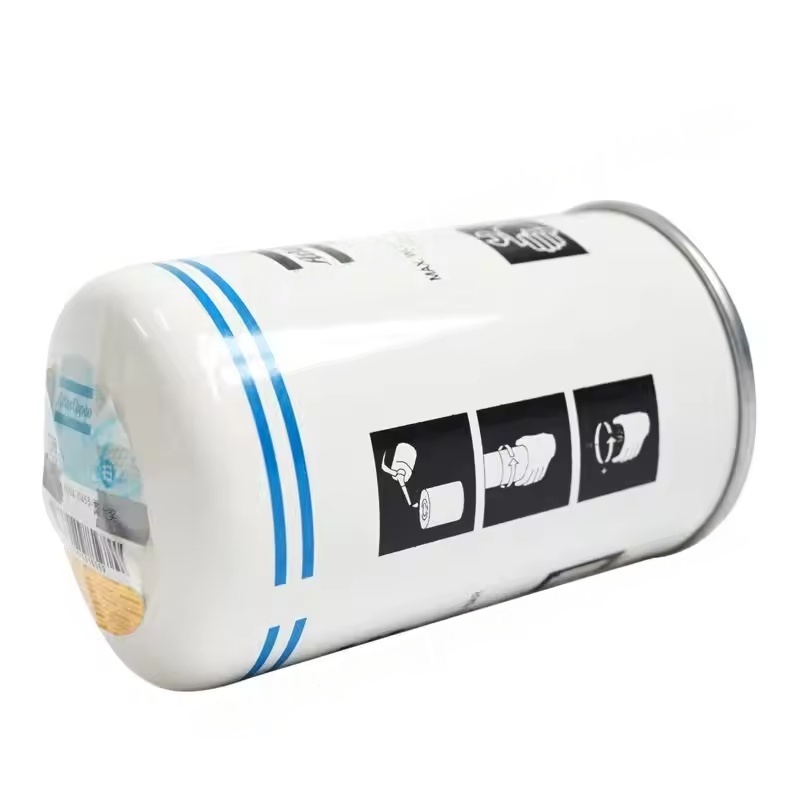

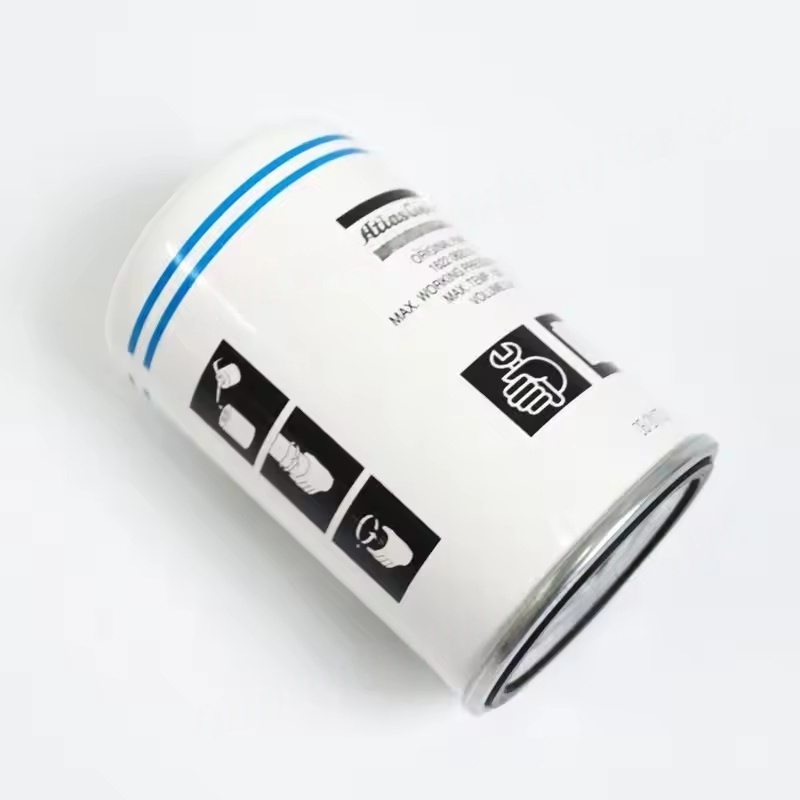

Atlas Copco G Serisi Hava Kompresörleri için Yağ Suyu Ayırıcısının Yapısı ve Çalışma Prensibi
Yapısal bileşim: Genellikle bir ayırma silindiri, filtre elemanı (veya ayırma bileşeni), deşarj valfi, basınç göstergesi, vb.
Ayırma prensibi: Yerçekimi sedimantasyonu, santrifüj ayrımı ve filtrasyon müdahalesi gibi birçok etki kullanır. Yağ sisi ve nem içeren basınçlı hava ayırıcıya girdiğinde, daha büyük yağ damlacıkları ve su damlacıkları yerçekimi etkisi altında yerleşirken, ince yağ sisi filtre elemanı tarafından adsorbe edilir ve yoğunlaştırılır. Sonunda, yağ sıvısı silindirin dibinde toplanır ve otomatik veya manuel deşarj vanası ile boşaltılır (bazı modeller için ayrı yağlama yağı yağ tankına geri döndürülebilir).
Adaptasyon özellikleri ve parametreler
Uygulanabilir modeller: Özellikle G serisi hava kompresörleri (G11-G160 ve diğer modeller gibi) için tasarlanmış, işlem akışı karşılık gelen modellerin egzoz hacmiyle (genellikle 1.2-30 m³/dk) eşleşir ve çalışma basıncı G serilerinin geleneksel çalışma basıncına (7-13 bar) uyarlanmıştır.
Ayırma Verimliliği: Yüksek kaliteli yağ-su ayırıcıları, yağ parçacıkları için% 99'un üzerinde bir ayırma verimliliği elde edebilir, bu da çıkış sıkıştırılmış havadaki yağ içeriğinin 5 ppm'nin altında kontrol edilmesini sağlar (bazı yüksek hassasiyetli modeller için, 0,5 ppm kadar düşük olabilir), genel endüstriyel gaz kullanımının gereksinimlerini karşılamaktadır.
Arayüz Boyutları: Hava kompresörünün egzoz boru hattı ile eşleştirilir. Genellikle, flanş veya iplik bağlantısı şeklinde (DN20-DN80 gibi). Belirli boyutlar rastgele modelin egzoz hacmine göre değişir.
Bakım ve değiştirme noktaları
Düzenli drenaj: Otomatik drenaj vanasının düzgün çalıştığından emin olun ve ayırma etkisini etkileyen aşırı birikimi önlemek için ayrılmış suyu derhal boşaltın (manuel drenaj günde en az bir kez önerilir). Filtre elemanını değiştirin: Ayırma filtresi elemanı çekirdek bir bileşendir. Her 2000-4000 saatte bir (özellikle çevresel nem ve petrol içeriğine bağlı olarak) değiştirilmesi önerilir. Giriş ve çıkışta aşırı basınç farkı (genellikle 0.5 bar) veya aşağı akışlı gaz kullanım noktasında yağ suyu kontaminasyonu varsa, derhal kontrol edin ve değiştirin.
Silindir temizliği: Filtre elemanı değiştirme sırasında, yağ lekelerini ve birikmiş safsızlıkları gidermek için ayırma silindirinin iç kısmını da temizleyerek net bir ayırma alanı sağlar.
