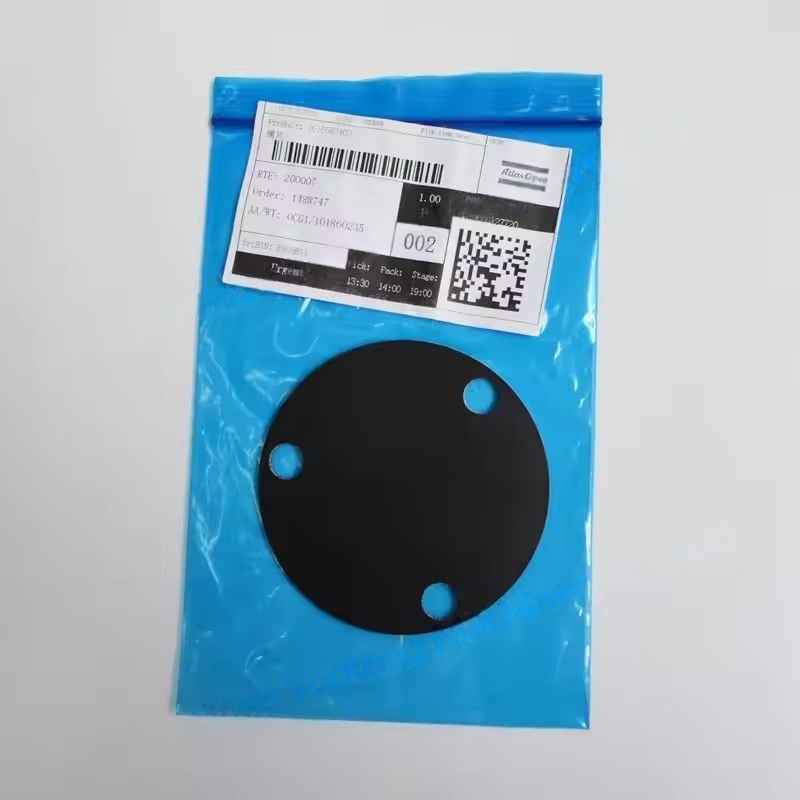

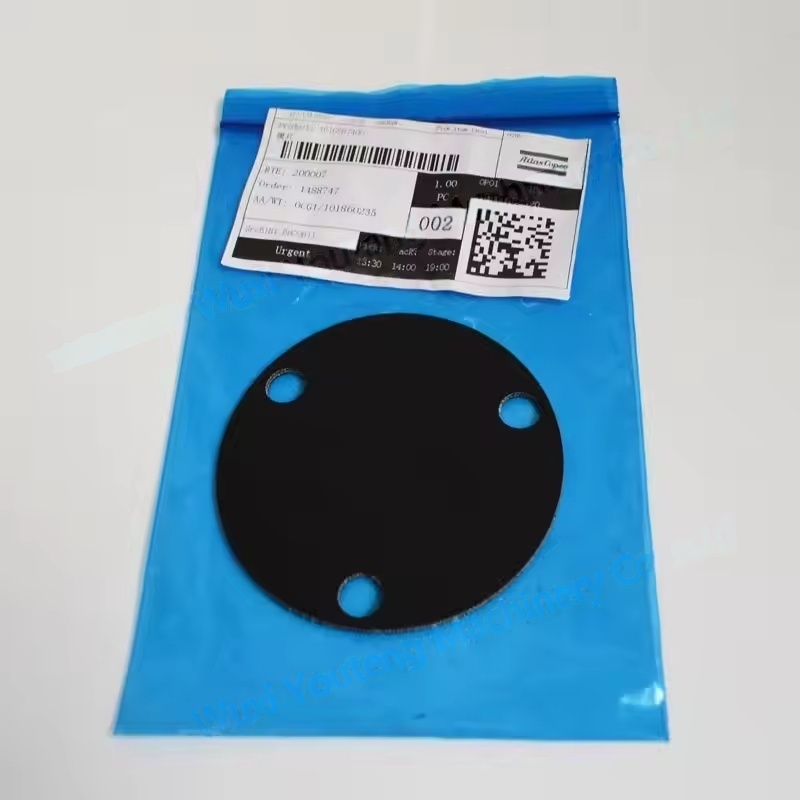

Atlas Copco hava kompresörlerinin yüksek basınçlı rotor denge diyafram yapısı ve fonksiyonu

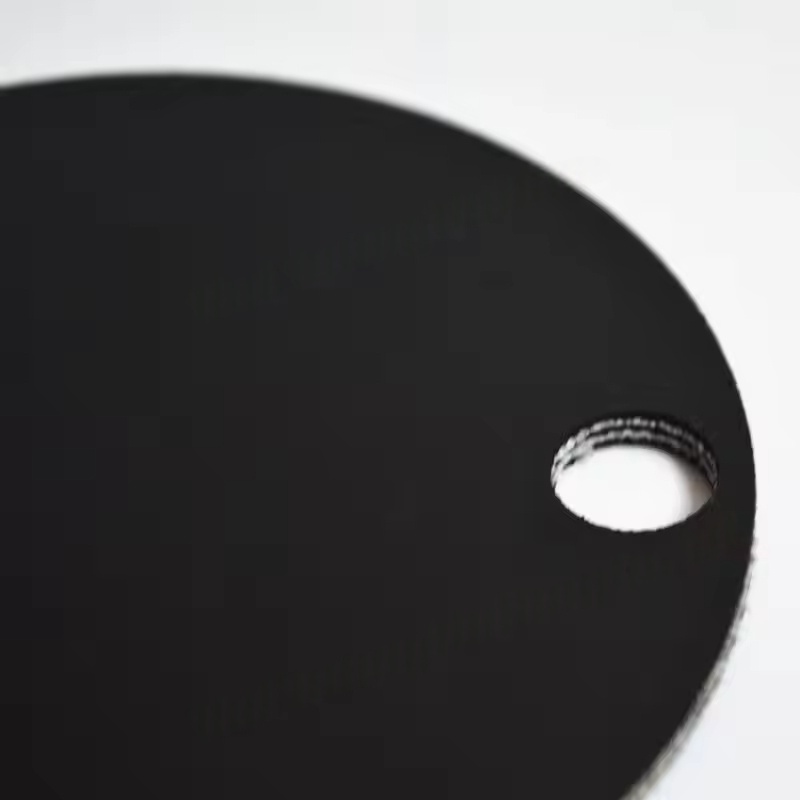

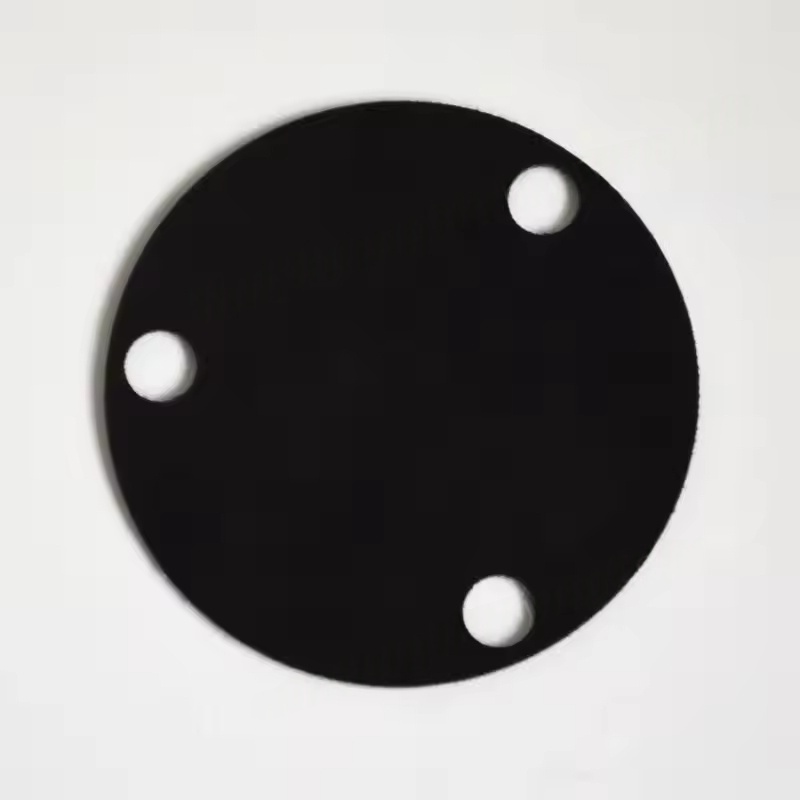

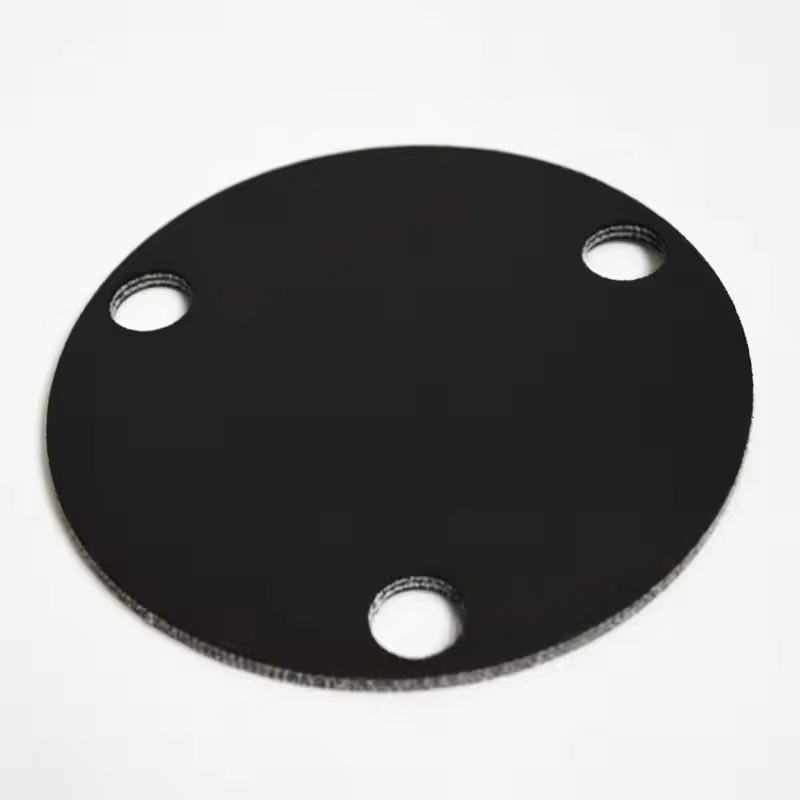

Yapısal özellikler: Genellikle, belirli esneklik ve tokluğa sahip ince tabaka benzeri bir metal diyaframdır (çoğunlukla yüksek mukavemetli alaşımlı çelik veya paslanmaz çelikten yapılmıştır). Belirli yöntemlerle (cıvata fiksasyonu gibi) rotorun sonuna veya denge diskine monte edilir.
Denge İlkesi: Rotor yüksek hızda döndüğünde, diyafram rotorun üretim toleransları, çalışma aşısı vb.
Yardımcı Fonksiyon: Bazı diyaframlarda, yüksek basınçlı gazın rotor mili ucu boyunca sızmasını önleyen veya sıkıştırma hava odasından yağlama yağı izole edilmesini önleyen sızdırmazlık fonksiyonları da vardır.
Malzeme ve Performans Gereksinimleri
Malzeme Seçimi: Yüksek mukavemete (rotorun yüksek hızlı rotasyonun santrifüj kuvvetine dayanabilmeli), yorgunluk direncine (uzun süreli yüksek frekanslı titreşime uyum) ve sıcaklık direncine (kompresörün çalışma sıcaklığına, genellikle 100-200 ° C'ye uyum sağlayabilmelidir) sahip olmalıdır. Yaygın malzemeler yağış sertleştirilmiş paslanmaz çelik veya alaşım malzemelerdir.
Hassas Gereksinimler: Üretim hassasiyeti, denge ayarlamasının doğruluğunu sağlamak ve yetersiz hassasiyetten dolayı rotor dengesizliğini şiddetlendirmekten kaçınmak için kesinlikle kontrollü (genellikle mikrometrelerde ölçülür) son derece yüksek olmalıdır.
Uygulama ve Bakım
Uygulanabilir Modeller: Esas olarak yüksek basınçlı rotor aşamaları (egzoz basıncı ≥ 30 çubuğa sahip kompresörler gibi) için kullanılır, örneğin ZT serisi yüksek basınçlı vidalı makineler, ZH serisi yağsız yüksek basınçlı kompresörler, vb. Diyaframların boyut ve kurulum yöntemi farklı modeller için değişir.
Değiştirme Süresi: Kompresör aşırı titreşim değerleri (ekipmanın belirtilen titreşim yoğunluğu standardını aşan), çalışma gürültüsünde anormal artış veya çatlaklar, deformasyon veya diyaframda yorulma hasarı gösterdiğinde, zamanında değiştirmek gerekir.
Kurulum Önlemleri: Değiştirme sırasında, diyafram ve rotor arasındaki eşmerkezliliği sağlamak için orijinal fabrika spesifikasyonlarına uygun olarak çalıştırılması gerekir ve sabitleme cıvataları, uygun olmayan kurulum nedeniyle yeni diyaframın erken arızasını önlemek için belirtilen torka göre sıkılmalıdır.
Önem ve seçim
Yüksek basınçlı rotor denge diyaframı, kompresörün güvenli çalışmasını sağlamak için önemli bir bileşendir. Başarısızlığı, rotor titreşiminin artmasına neden olabilir, bu da rulman hasarı, rotor nöbet ve diğer ciddi arızalar ve hatta ekipman kapatılmasına neden olabilir.
Boyutları, malzemeleri ve hassasiyetleri rotorun spesifik modeli ile tamamen eşleştirildiğinden, Atlas Copco orijinal fabrika parçalarını seçmek gerekir. Orijin olmayan parçalar, standart dışı performans nedeniyle denge başarısızlığına veya güvenlik tehlikelerine neden olabilir.
