Atlas Copco Kiti Kompozisyonu ve Fonksiyonları
Çekirdek bileşenler
Yağ keçesi (çerçeve yağ kağıdı): Genellikle nitril kauçuk veya florubberden yapılmış kitin çekirdek bileşeni, takviye için metal bir çerçeve ile. Dudaktan şaftın yüzeyine sıkıca yapışır, dinamik sızdırmazlık elde eder (yağlama yağının şaft ucu boyunca sızmasını önler).
Mil manşonu (sızdırmazlık manşonu): Ana şafta bağlı ve yağ kağıdı ile işbirliği yapan metal bir manşon. Dudağın aşınmasını azaltmak ve contanın servis ömrünü uzatmak için yüzey sertleştirilir (aşınmaya dayanıklı).
Yardımcı Sızdırmazlık Bileşenleri: Kenar sızıntısını önlemek için kit ve ana muhafaza arasında statik sızdırmazlık için kullanılan o-ringler, tutma halkaları vb.
Bazı kitler, hassas montajı kolaylaştıran kurulum konumlandırma bileşenleri (kılavuz kollu gibi) içerir.
Ana işlevler
Yağlama sızıntısı önleme: Yağ ayırıcıdaki yağlama yağının şaft uç boşluğundan dışarıya sızmasını önlemek (yağ kaybı ve çevre kirliliğinden kaçınma).
Yerleşim önleme: Ana yatak odasına ve rotor ağ alanına girilmesini engellemek, hassas bileşenleri aşınmaya karşı koruyarak.
Basınç Bakımı: Yağ ayırıcıdaki normal basıncın korunmasına yardımcı olmak, yağlama yağ dolaşım sisteminin kararlı çalışmasını sağlamak.
Uyumluluk ve özellikler

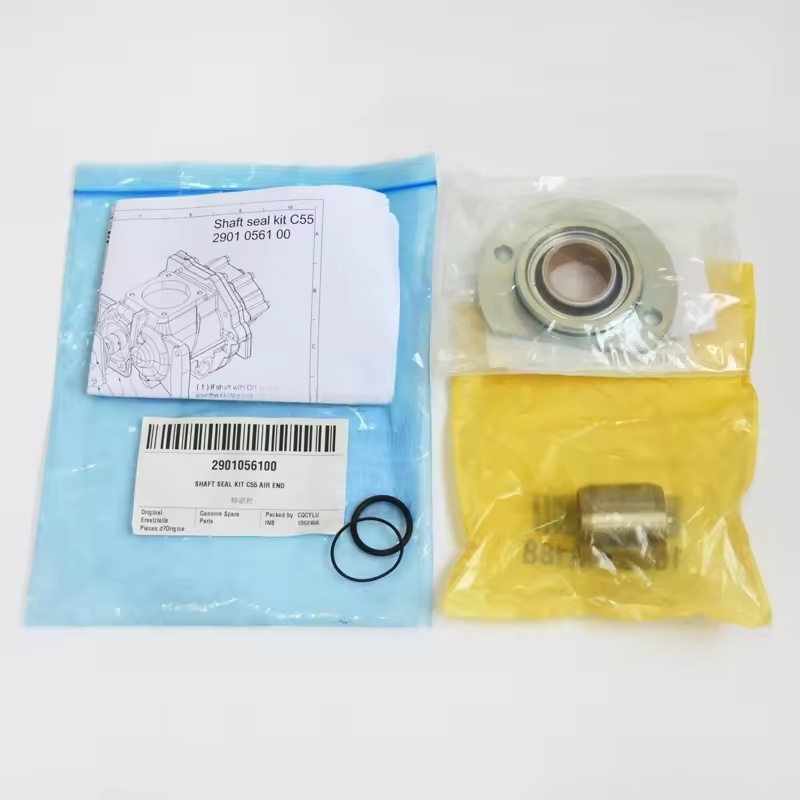

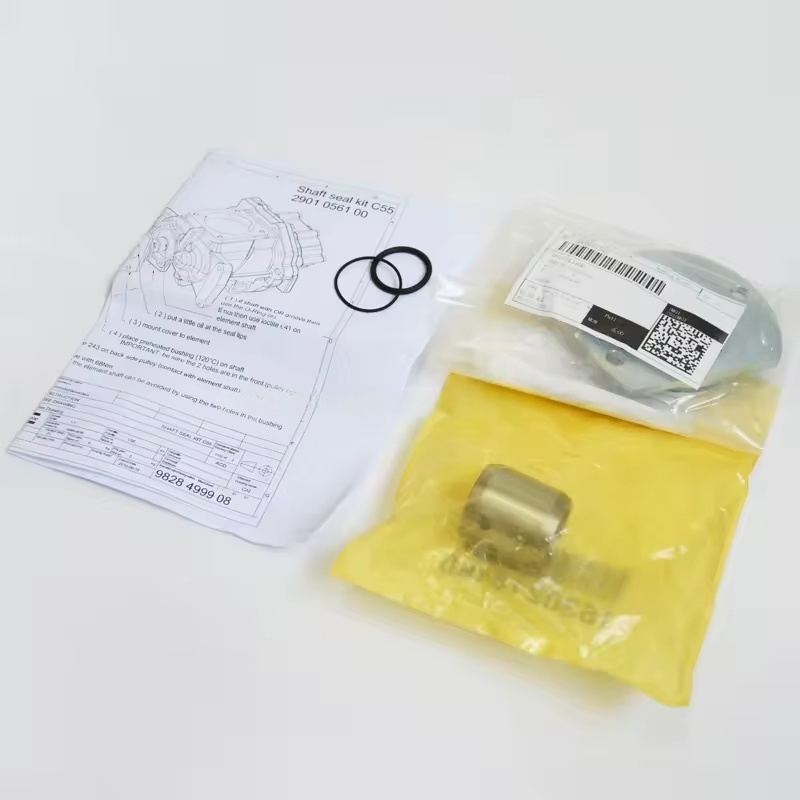

Uyumlu modeller: C55 kiti esas olarak atlas copco vidalı hava kompresörlerinin (bazı GA serileri ve G serileri gibi) belirli modelleri ile uyumludur ve spesifik eşleştirme, ana ünitenin şaft çapına ve kurulum boyutlarına dayanmalıdır (genellikle model ile değişen yaklaşık 55mm bir şaft çapına karşılık gelir).
Malzeme özellikleri: Yağ keçesinin kauçuk malzemesinin, sıkıştırma yağının kimyasal korozyonuna ve 80-100 ℃ çalışma sıcaklıklarına dayanması gerekir. Mil manşonu çoğunlukla aşınma direnci ve mukavemet sağlamak için yüksek karbonlu çelik veya paslanmaz çelikten yapılmıştır.
Değiştirme ve Bakım İpuçları
Yedek zamanlama
Belli yağ sızıntısını gözlemlerken veya şaft ucunda damlarken, zamanında değiştirmek gerekir (yağ keçesinin dudağının aşınması veya yaşlanması ana nedendir).
Kompresörün büyük bakımı sırasında (yatakların değiştirilmesi, ana rotorun), tüm sızdırmazlık bileşeninin aynı anda değiştirilmesi önerilir (yeni ve eski parçalar arasındaki zayıf uyumluluktan kaçınmak için).
Kurulum Önlemleri
Kurulumdan önce, şaft yüzeyini ve muhafazanın sızdırmazlığı oluğunu temizleyin, yağ lekelerini, pas ve safsızlıkları çıkarın.
Yağ keçesini takarken, bastırmak için özel aletler kullanın, dudağın deformasyonundan veya çizilmesinden kaçının (dudak yağlama yağ tarafına bakacak şekilde).
Şaft manşonunun ana şaftla eşmerkezlilik sağlaması ve çalışma sırasında gevşemeyi ve aşınmayı önlemek için uygun bir parazitte olması gerekir.
Bakım Önerileri
Özellikle 10.000 saatlik çalışma sonrasında şaft ucundaki yağ sızıntısı izlerini düzenli olarak kontrol edin.
Kompresör yağının spesifikasyonları karşıladığından emin olun (alt yağ nedeniyle yağ keçesinin hızlandırılmış yaşlanmasını önlemek için) ve yağlama yağını programa göre değiştirin.
