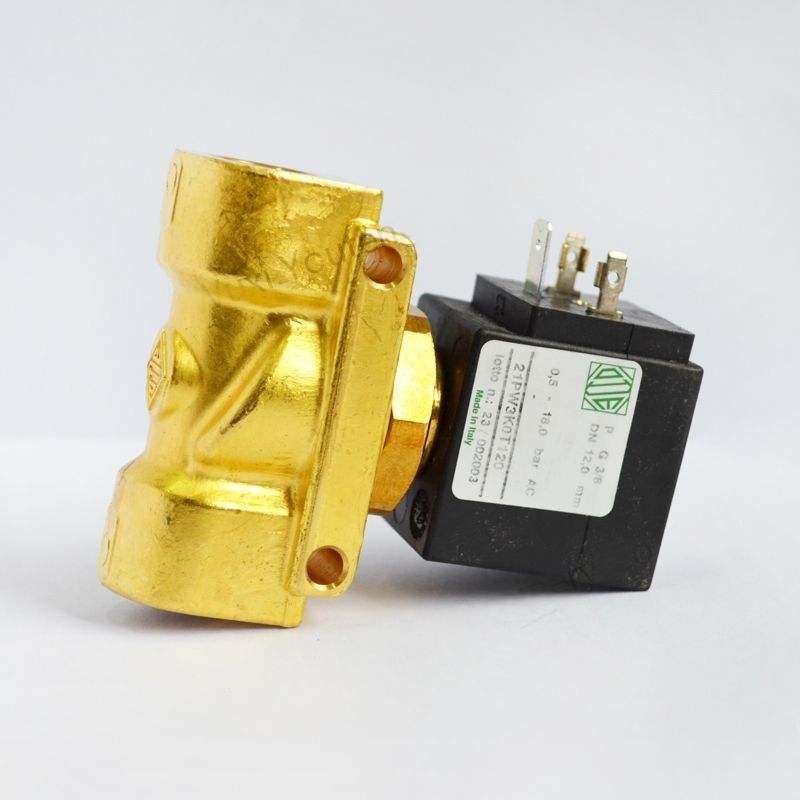

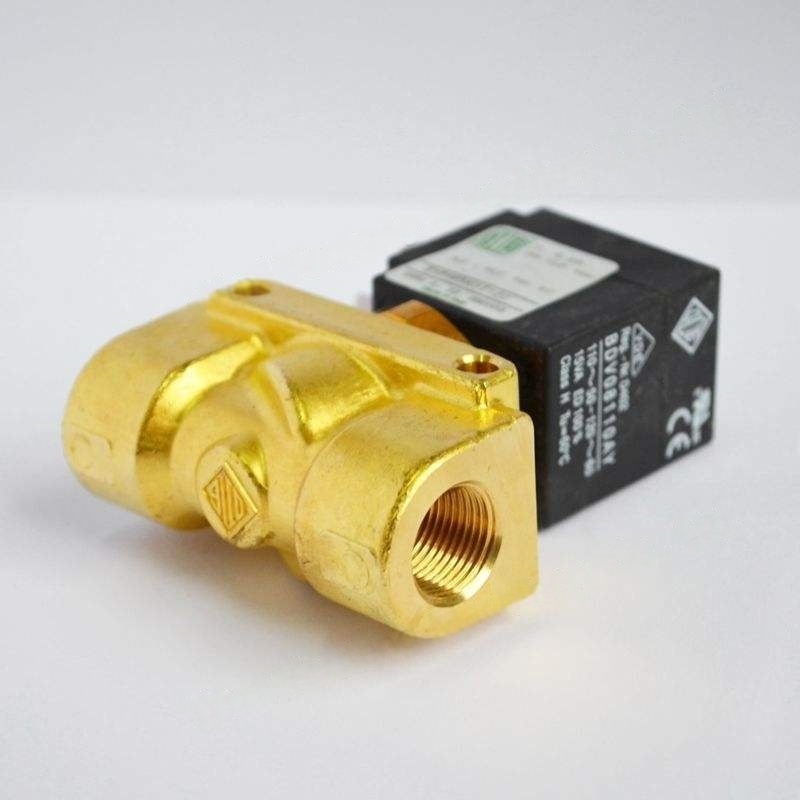

Endüstriyel kompresörler için Atlas Copco Inverter Solenoid Valf GA37VSD Metal Model 1089058009

Ana işlevler ve amaçlar

Dinamik basınç düzenlemesi

Değişken frekanslı hava kompresörü, motor hızını gaz tüketen uçtaki talebe göre gerçek zamanlı olarak ayarlarken, değişken frekans solenoid valfi kontrol sistemi sinyallerine senkronize olarak yanıt verir. Emme hacmini (emme valfinin açılış derecesini kontrol etmek gibi) ve geri dönüş yağ hacmini düzenleyerek, sistem basıncı her zaman ayarlanan aralıkta tutulur ve yük varyasyonlarının neden olduğu basınç dalgalanmalarından kaçınır.

Yükleme / boşaltma anahtarlama

Gaz talebi değiştiğinde, solenoid valf değişken frekans denetleyicisinden talimatlar alır ve valf durumunu hızlı bir şekilde değiştirir:

Yüklenirken, havanın sıkıştırma odasına girmesine izin vermek için giriş kanalı açılır;

Boşaltma yaparken, alım veya havalandırma kanalı kapatılır ve gereksiz güç tüketimini azaltır.

Petrol gazının ayrılması için yardımcı kontrol

Vida tipi değişken frekanslı hava kompresörlerinde, yağlama yağ dolaşımının sıkıştırma işlemiyle eşleşmesini sağlamak için yağ-gaz ayırıcısının geri dönüş yağ akışını kontrol etmek için bazı solenoid valfler kullanılır.

Güvenlik bağlantısı

Basınç sensörleri, sıcaklık sensörleri vb. İle bağlantılı olarak, sistemde aşırı basınç veya aşırı sıcaklık gibi anormal koşullar meydana geldiğinde, solenoid valf, alımı keserek veya ekipman güvenliğini korumak için tahliye valfini açarak hızlı bir şekilde yanıt verebilir.

Yapı ve özellikler

Hızlı yanıt: Yüksek frekanslı elektromanyetik tahrik kullanılarak, valf anahtarlama süresi kısa (genellikle milisaniye aralığında), değişken frekans sisteminin hızlı hız düzenleme gereksinimlerini karşılayabilmiştir.

Ortama dirençli: Valf gövdesi malzemesi çoğunlukla bakır veya paslanmaz çeliktir ve sızdırmazlık bileşenleri, hava kompresöründeki petrol-gaz karışımının çalışma ortamına uyum sağlayabilen, yağa dayanıklı ve yüksek sıcaklığa dayanıklı kauçuk (nitril kauçuk, flororubber gibi) kullanır.

Uyarlanabilirlik: Voltaj spesifikasyonları çoğunlukla DC24V'dir (değişken frekans denetleyicisi ile uyumludur), arayüz boyutu boru hattı sistemi ile kapalı bir bağlantı sağlamak için hava kompresör modeline göre tasarlanmıştır.

Düşük Güç Tüketimi Tasarımı: Bazıları, değişken frekans sisteminin enerji tasarrufu konsepti ile tutarlı olarak, uzun süreli güç açma sırasında enerji tüketimini azaltmak için enerji tasarrufu sağlayan bobinleri benimser.

Ortak hatalar ve bakım

Sıkışmış veya arızalı

Sebepler: Sıkıştırılmış havadaki yağ ve safsızlıklar valf çekirdeği veya valf koltuğuna yapışır ve valfin normal şekilde açılmamasına veya kapatılmasına neden olur; bobin yaşlanması veya gevşek kablolama.

Tedavi: Valf çekirdeği ve valf koltuğunu söküp temizleyin, safsızlıkları çıkarın; Bobinin direnç değerini kontrol edin (normalde nominal aralık içinde olmalıdır), kabloları onarın veya bobini değiştirin.

Sızıntı

Sebepler: Sızdırmazlık bileşenleri aşınma veya yaş veya valf çekirdeği ve valf koltuğunun sızdırmazlık yüzeyleri çizilir.

Tedavi: Yağa dirençli sızdırmazlık bileşenlerini değiştirin, sızdırmazlık yüzeyini öğütmek ve onarın (şiddetli durumlarda valf gövdesini değiştirin).

Yanıt gecikmesi

Sebepler: Valf gövdesindeki iç yayın kararsız güç kaynağı voltajı veya yorgunluğu.

Tedavi: Voltajın gereksinimleri karşıladığından emin olmak için güç kaynağı hattını kontrol edin; Yaşlı yayını değiştirin.
