Temel işlevler ve çalışma senaryoları
Basınç tahliyesi koruması: Hava kompresörü aşırı basınç durdurduğunda, basınçlı hale geldiğinde veya deneyimlediğinde, bileşen ana ünite, yağ ayırıcı veya boru hattındaki kalıntı basıncı otomatik olarak etkinleştirir ve hızla serbest bırakır (genellikle 1-2 çubuğun altına düşürülür).
Yardımcı boşaltma: Boşaltma işlemi sırasında, giriş valfi ile birlikte çalışır, ana ünitedeki yükü azaltır, enerji tüketimini düşürür ve motorun ömrünü uzatır.
Uygulanabilir senaryolar: Hava depolama tankı girişinde, yağ ayırıcı çıkışındaki veya ana ünitenin egzoz ucundaki boru hattı sistemlerinde yaygın olarak bulunan küçük ve orta boy vidalı hava kompresörleri (15 ila 160 kW arasında değişen güç) için uygundur.
Bileşen bileşimi ve yapısal özellikler

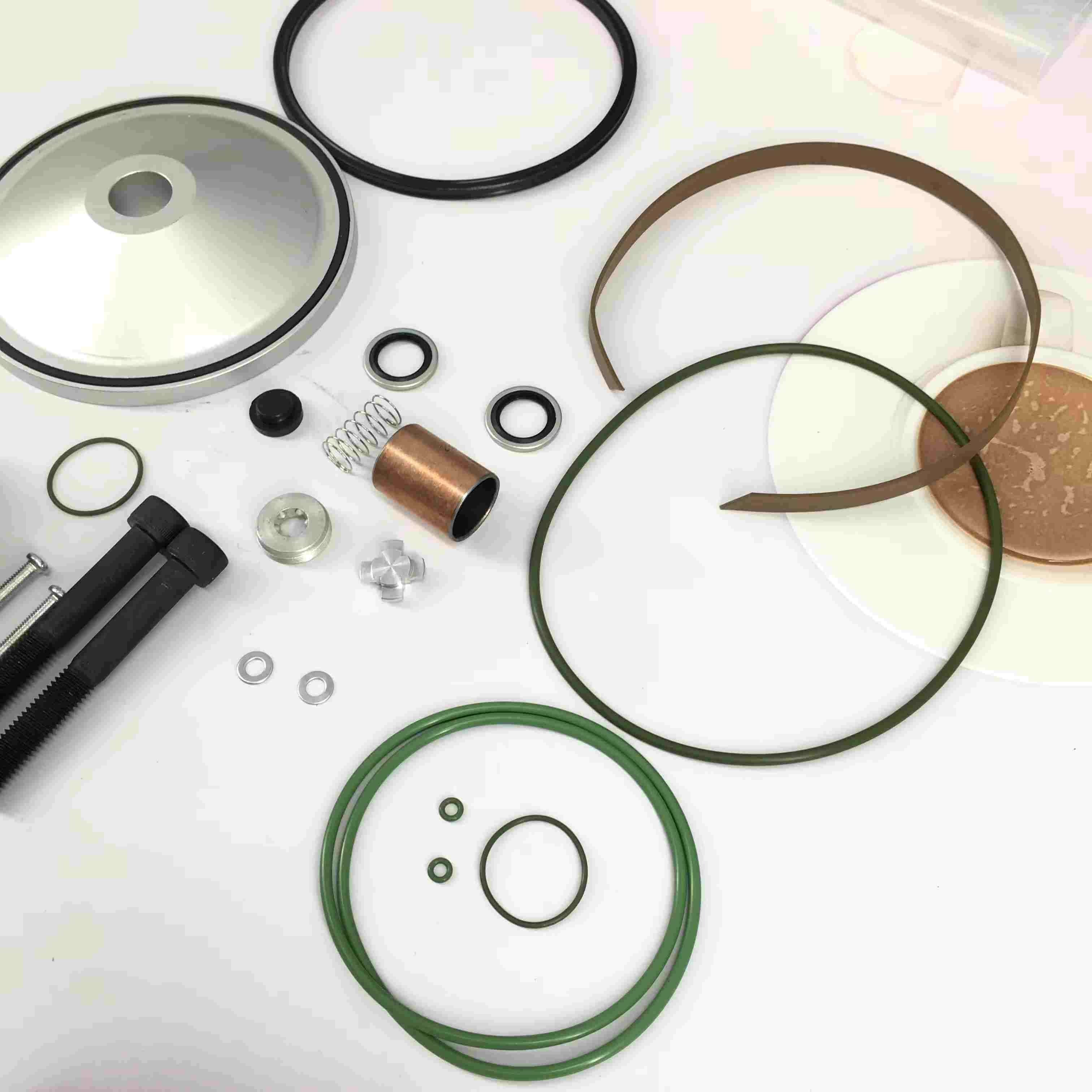

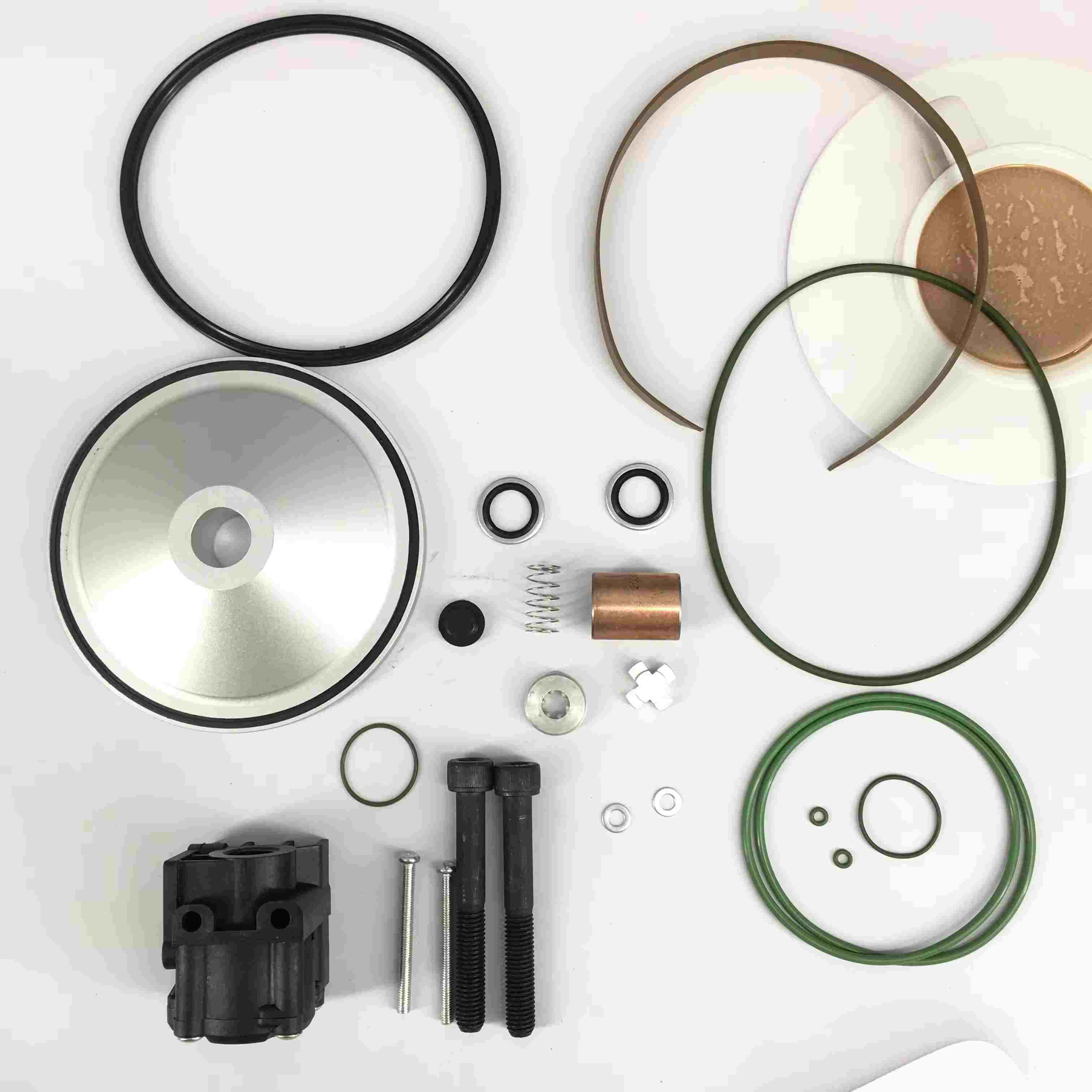

Ana bileşenler: Tipik olarak basınç tahliye valf gövdesi, valf çekirdeği (piston tipi veya diyafram tipi), yayını sıfırlama, contalar (O-ring, valf koltuğu), kontrol arayüzü (elektromanyetik valf arayüzü gibi) ve montaj aksesuarlarını (cıvatalar, gasketler) içerir. Çalışma İlkesi:
Normal çalışma sırasında, yay kuvveti valf çekirdeğinin kapanmasına neden olur ve sistem basıncını korur.
Bir kontrol sinyali (bir kapatma komutu veya basınç sensörü sinyali gibi) alındığında, elektromanyetik valf veya mekanik mekanizma hareket ederek valf çekirdeğinin basıncı açmasına ve serbest bırakmasına neden olur.
Basınç sürümü tamamlandıktan sonra, valf çekirdeği yay hareketi altında sıfırlanır ve kapatılır.
Malzeme Özellikleri:
Valf gövdesi, sistem basıncına (tipik olarak ≤ 16 bar) ve sıcaklığa (≤ 120 ℃) dayanabilen dökme demir veya alüminyum alaşımdan (hafif tasarım) yapılmıştır.
Valf çekirdeği ve yay, korozyona karşı dirençli ve güvenilir bir çalışma sağlayan paslanmaz çelikten yapılmıştır.
Sızdırmazlık elemanı, kompresör yağı ve yüksek sıcaklık ortamları için uygun, yağa dayanıklı kauçuktan (nitril kauçuk gibi) yapılmıştır.
Uyumlu bileşenlerin uyumluluk özellikleri:
Çok markalı uyumluluk: ana akım vidalı kompresörlerin (G1/2 "ve G3/4" arayüz dişleri (pnömatik veya elektrik) ve boruları değiştirmeden orijinal fabrika bileşenleriyle doğrudan değiştirilebilir.
Parametre eşleştirme: Açılış basıncı (tipik olarak 0,5 - 2 çubuk ayarlanabilir) ve basınç tahliye akış hızı, orijinal fabrika valfine yakındır, basınç tahliye hızı ve sistem uyumluluğunu sağlar, bu da boru hattı titreşimini tetikleyen kapanma gecikmelerine veya hızlı basınç tahliyesine neden olan yavaş basınç tahliyesine neden olur.
Ekonomi ve Pratiklik: Fiyat orijinal fabrika bileşenlerinden daha düşüktür ve bazı markalar, küçük onarım işletmelerinin veya ekipman kullanıcılarının günlük bakımına uygun yedek parça envanter maliyetlerini azaltarak evrensel modeller sunar.
Seçim ve kurulum önlemleri:
Parametre Onayı:
Hava kompresörünün çalışma basıncını (10 çubuk, 13 çubuk model gibi), arayüz spesifikasyonları (iplik tipi ve boyutu) ve kontrol yöntemi (24V elektromanyetik valf kontrolü veya pnömatik kontrol gibi) eşleştirin.
Bileşen akışının sistem basınç tahliye gereksinimlerini karşıladığından emin olmak için basınç tahliye boru hattının çapını onaylayın (yetersiz akış nedeniyle uzun basınç tahliye süresinden kaçınır).
Kurulum Özellikleri:
Valf gövdesindeki ok göstergesine göre, basınç salımının doğru yönünü sağlayarak takın.
Boru arayüzünü temizleyin, sızdırmazlık yüzeyini inceleyin ve yeni sızdırmazlık elemanını değiştirin (eski contaların neden olduğu sızıntıyı önlemek için).
Sinyalin basınç tahliye eylemini normal olarak tetiklediğinden emin olmak için kontrol devresi (elektromanyetik valf kabloları gibi) doğru bir şekilde bağlanmalıdır.
Hata Ayıklama ve Test:
Kurulumdan sonra, açıklığın pürüzsüz olup olmadığını kontrol etmek için basınç tahliye fonksiyonunu manuel olarak tetikleyin, conta güvenilirdir (sürekli sızıntı yok).
Basınç tahliye süresini test edin (tipik olarak 3-10 saniye, sistem hacmine göre ayarlanmış), ekipmanın güvenlik gereksinimlerini karşılamasını sağlar.
