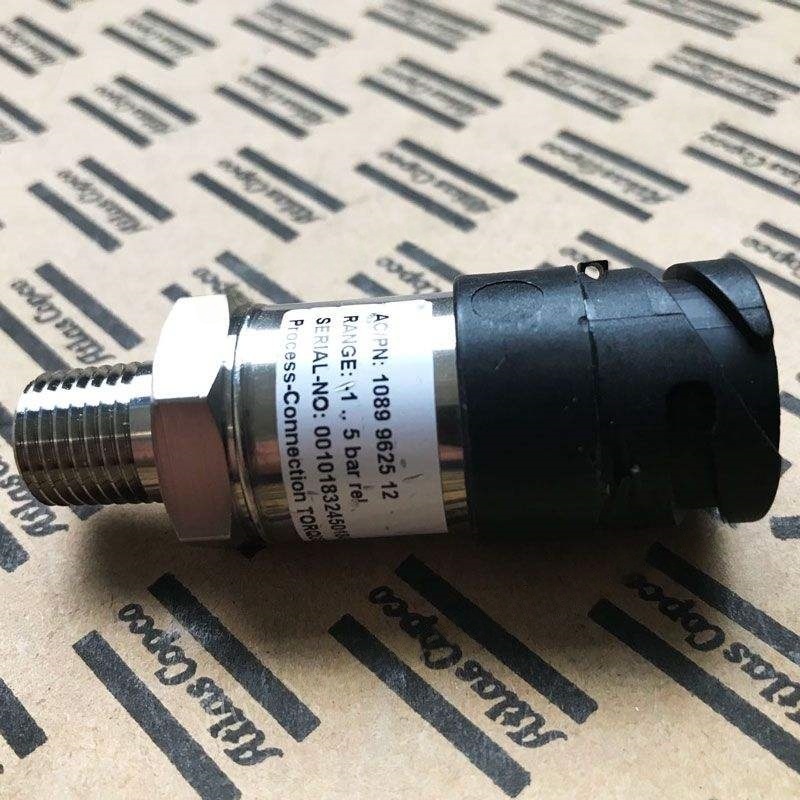

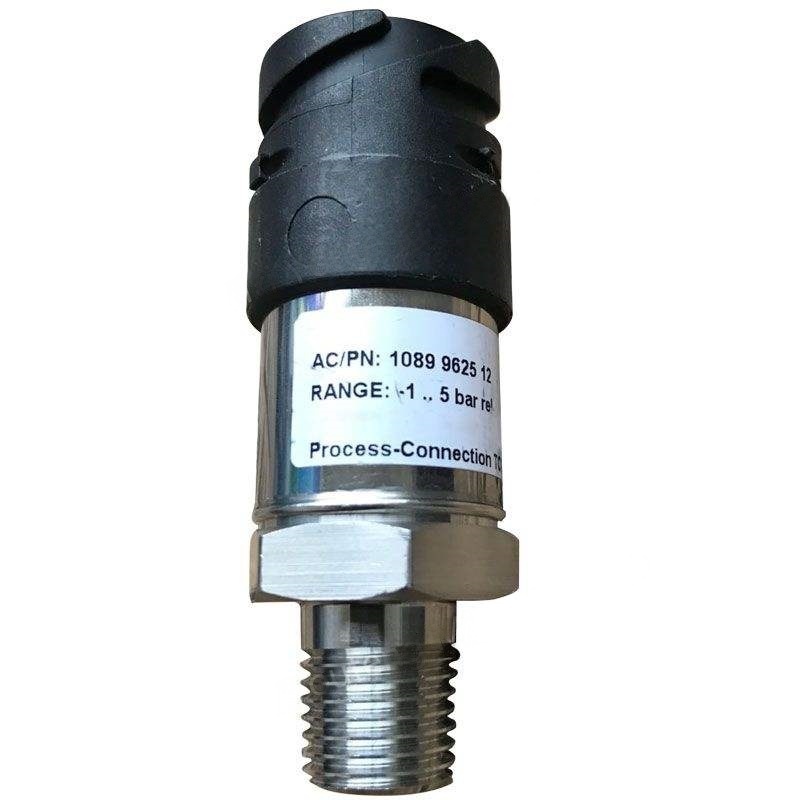

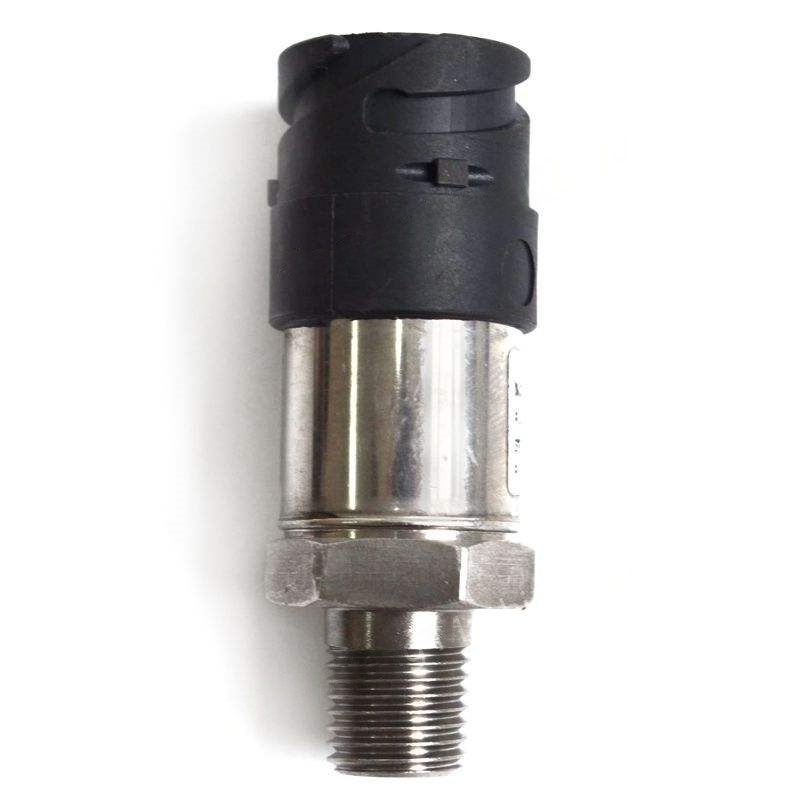

1089622512 Atlas Copco Sensör Pres Parçaları

I. Çalışma prensibi

Basınç sensörünün çalışması fiziksel etkilerin dönüştürülmesine dayanır. Üç ortak tür vardır:

Piezoressistive etki: Yarıiletken malzemelerinin (silikon gibi) direnç değeri basınca tabi tutulduğunda değişir. Direnç değişikliği, bir buğday taşı köprüsünden bir voltaj sinyaline dönüştürülür.

Piezoelektrik etki: Bazı kristaller (kuvars gibi) kuvvete maruz kaldığında yükler üretir. Yük miktarı dolaylı olarak basınç değerini elde etmek için ölçülür.

Kapasitif etki: Basınç değişiklikleri, kapasitör plakaları arasındaki boşluğun değişmesine neden olur, böylece kapasitans değerinde bir değişikliğe neden olur, bu da daha sonra bir elektrik sinyaline dönüştürülür.

III. Çekirdek uygulama senaryoları

Basınç Kontrolü: Depolama tankının basınçını ayarlayın (0.6 - 0.8 MPa gibi), basınç üst sınıra ulaştığında otomatik olarak boşaltın ve alt sınırın altına düştüğünde yeniden başlatın.

Güvenlik Koruması: Egzoz basıncını izleyin. Basınç sınırı aştığında, patlama risklerini önlemek için güvenlik valfini veya acil durum kapatılmasını tetikleyin.

Enerji Verimliliği Optimizasyonu: Giriş ve çıkış arasındaki basınç farkını izleyerek, sıkıştırma oranını hesaplayın ve enerji tasarrufu elde etmek için motor gücünü ayarlayın.

Hata Teşhisi: Anormal basınç dalgalanmaları (ani basınç düşüşü gibi) sızıntı veya valf arızasını gösterebilir.

IV. Seçim için temel parametreler

Ölçüm aralığı: Hava kompresörünün çalışma basıncına göre seçin. Genel olarak, çalışma basıncının 1,5 - 2 katıdır (örneğin, çalışma basıncı 0.8 MPa ise, 0 - 1.6 MPa aralığı seçin).

Doğruluk derecesi: Endüstriyel sınıf genellikle ±% 0.5 FS kullanırken, laboratuvar veya tıbbi ekipman ±% 0.1 FS veya üstü gerektirir.

Output Signal: Commonly 4 - 20mA (strong anti-interference, suitable for long-distance transmission), 0 - 10V (good compatibility).

Arayüz malzemesi: Aşındırıcı ortamlar için paslanmaz çelik veya seramik arayüz malzemeleri seçin.

Koruma derecesi: Nemli veya tozlu ortamlar için IP65 veya daha yüksek koruma derecesini seçin.

V. Kurulum ve Bakım İpuçları

Kurulum Konumu:

Yüksek titreşime sahip (motorun yakınında olduğu gibi) alanlara monte etmekten kaçının ve şok emici bir cihaz ekleyin.

Kondens suyunun sensör iç kısmına girmesini önlemek için basınç arayüzünün dikey olarak aşağı doğru olduğundan emin olun.

Kalibrasyon süresi: Yılda bir kez kalibre edilmesi önerilir. Yüksek hassasiyetli uygulamalar için altı ayda bir kalibre edin.

Sorun Giderme:

Sinyal Çıkışı Yok: Güç kaynağı ve kablolamanın gevşek olup olmadığını ve sensörün yakılıp yakılmadığını kontrol edin.

Büyük çıkış değeri dalgalanması: Boru hattı titreşimi, orta titreşim veya sensör yaşlanması nedeniyle olabilir.

Sıfır Drift: Sensörü yeniden kalibre edin veya değiştirin.

VI. Tipik uygulama durumları

Durum 1: Bir fabrikanın hava kompresörü sık sık başlar ve durur. Bir basınç sensörü ile izlenerek, depolama tankının basıncının çok fazla dalgalandığı bulunmuştur. Sensör kurulum konumunu ayarladıktan ve PID parametrelerini optimize ettikten sonra, başlangıç-durma frekansı%30 azaldı ve ekipman ömrünü uzattı.

Durum 2: Tıbbi hava kompresörleri, tıbbi cihazların katı gereksinimlerini karşılayarak çıkış basıncının 0.3 - 0.4 MPa'da stabil olmasını sağlamak için piezoresistif sensörler (±% 0.05 FS) kullanır.

Vii. Gelecek Eğilimler

Akılcılık: Mikroişlemcileri entegre edin, dijital iletişimi (MODBUS gibi) ve kendi kendine teşhis fonksiyonlarını destekleyin.

Nesnelerin İnterneti (IoT): Uzaktan izleme ve öngörücü bakım elde etmek için bulut platformlarıyla bağlantı kurun.

Düşük Güç Tüketimi: Pille çalışan taşınabilir cihazlar için uygun güç tüketimini azaltmak için MEMS teknolojisini kullanın.
