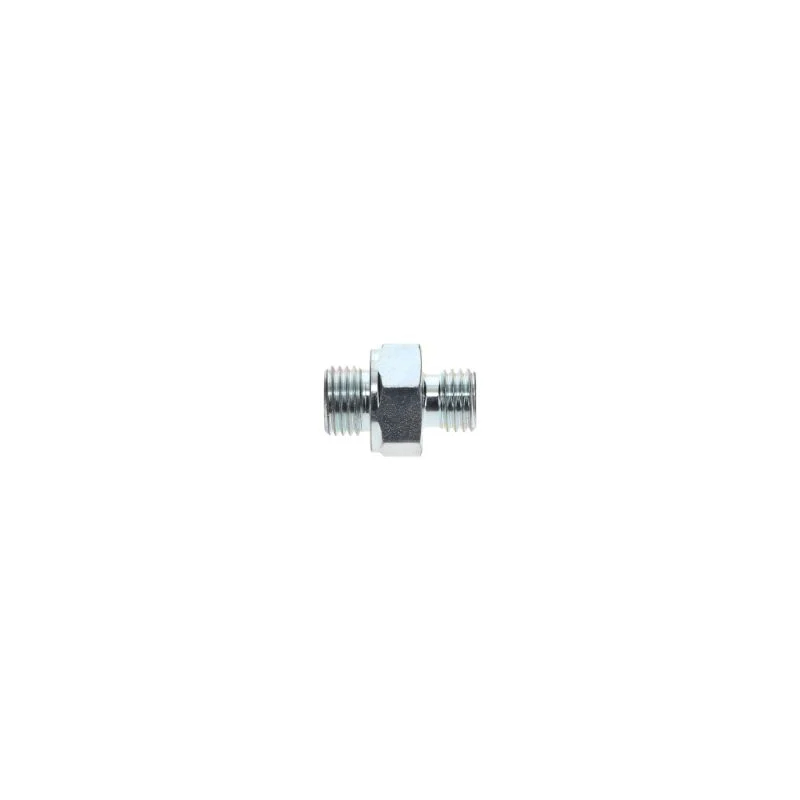

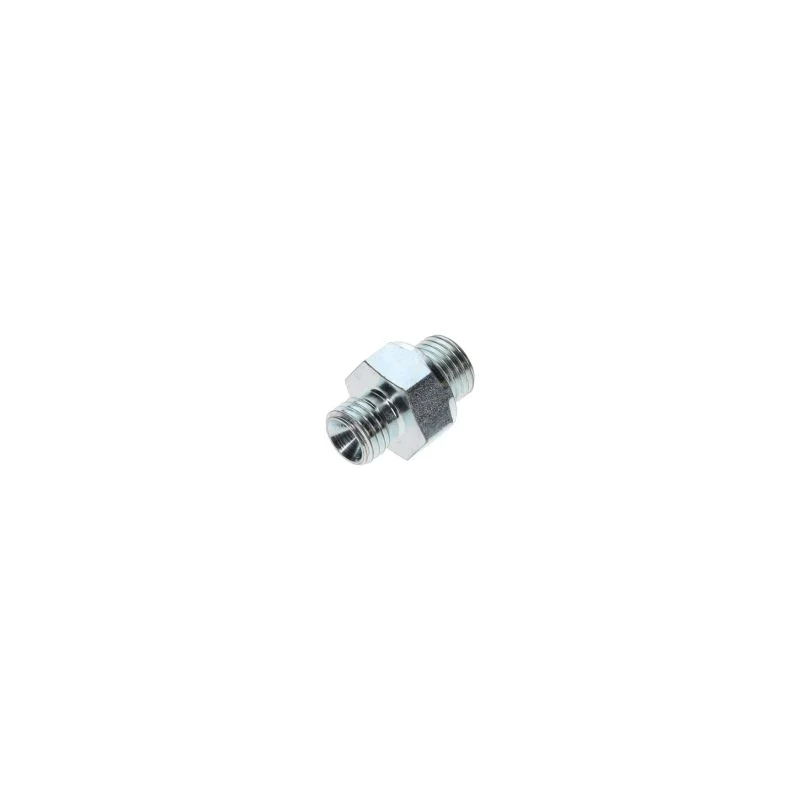

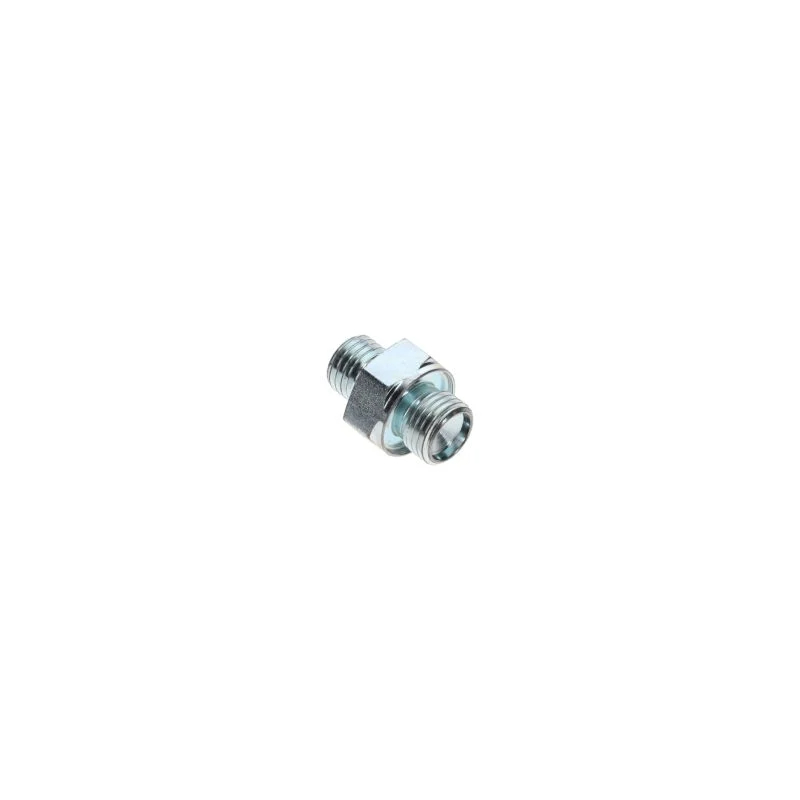

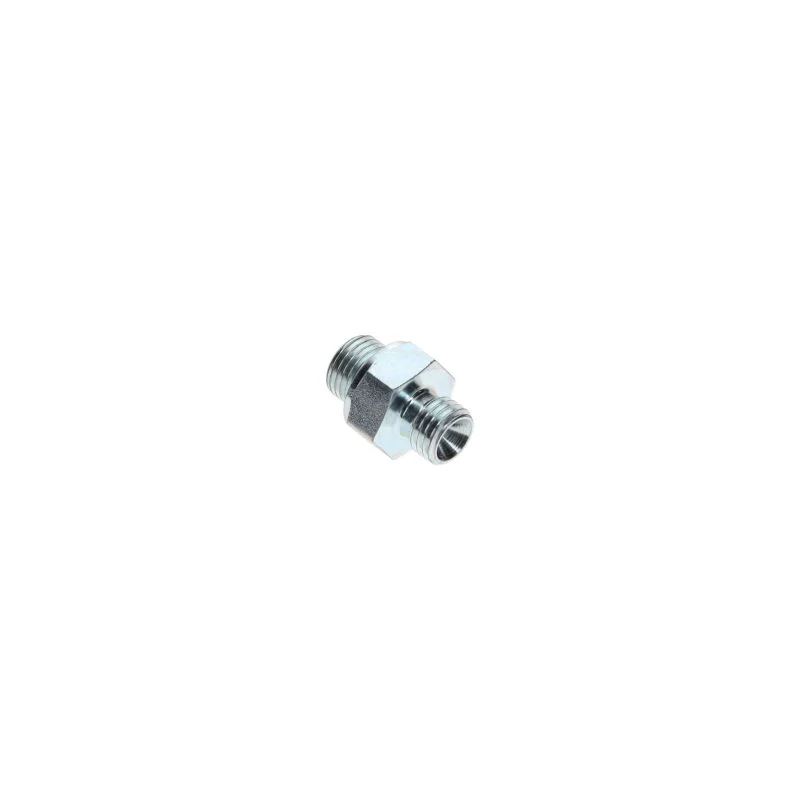

Atlas Copco Saplama
I. Temel parametre anlamları
M12: Cıvatanın nominal çapının 12mm olduğunu (dış dişin maksimum çapı olan ipliğin ana çapı) olduğunu gösterir.
1.5: İnce işsiz bir tip olan (iki bitişik iplik arasındaki eksenel mesafe) (M12'nin ana perdesi 1.75 mm'dir).
İnce iplik özellikleri: Kaba ipliklerle karşılaştırıldığında, M12 × 1.5, daha fazla iplik dişine ve daha iyi kendi kendine kilitlenen performansa sahiptir, anti-gevşeme, sızdırmazlık veya boşluğun sınırlı olduğu senaryolar için uygundur (hava kompresörlerindeki yüksek basınçlı bileşenlerin titreşimden kaynaklanan gevşemeyi azaltmak için).
İi. Ortak malzemeler ve güç notları
Hava kompresör cıvatalarının titreşime, sıcaklık değişimlerine (normal sıcaklıktan 150 ℃'ye kadar) ve belirli bir ön yüklemeye dayanması gerekir. Malzeme ve güç seçimi çok önemlidir:
Malzeme:
Normal Koşullar: Düşük karbonlu çelik (Q235 gibi), orta karbonlu çelik (45 çelik gibi), korozif olmayan ve düşük vibrasyon alanları için uygundur.
Şiddetli koşullar (yüksek sıcaklık, nem, yağ sisi): alaşım çeliği (40CR, 35CRMO gibi), yüksek mukavemet, yorgunluk direnci; Paslanmaz çelik (304, 316 gibi), korozyona dayanıklı, yağsız hava kompresörleri veya gıda sınıfı hava kompresörleri için uygun.
Güç notları:
Örnek işaretleme: 8.8 sınıfı, 10.9 sınıfı (cıvata kafasında genellikle bir işaret vardır).
Anlamı: Ondalık noktadan önceki sayı × 100 gerilme mukavemeti (MPA), ondalık noktadan sonraki sayı × 10 verim oranıdır (akma mukavemeti / gerilme mukavemeti).
8.8 Sınıf: Çekme mukavemeti 800MPa, verim mukavemeti 640MPA, orta yükler için uygun (hava kompresörü muhafazasının bağlantısı gibi).
10.9 Sınıf: Çekme mukavemeti 1000MPa, yüksek yükler için uygun 900MPA verim gücü (silindir kafası ve silindir gövdesinin yüksek basınç konumlarında bağlantısı gibi).
III. Kafa Türü ve Karma Karşıtı Yöntem
Kafa Türü: Kurulum alanına ve araç uyumluluğuna göre seçin:
Altıgen kafa (en yaygın): harici altıgen kafa (GB/T 5782 tam iplik, GB/T 5783 kısmi iplik), bir anahtarla sıkılaştırılmaya uygun, yaygın olarak kullanılan.
Dahili Altıgen Kafa: Kafa, daha fazla sıkıcı torkla dar boşluk (hava kompresörünün iç boru hattı fiksasyonu gibi) olan alanlar için uygun olan iç altıgen bir deliktir.
Anti-Loosering Önlemler: Hava kompresörü çalışması sırasında titreşim büyüktür, ilave anti-loserasyon gereklidir:
Yay Yıkayıcı: Ön yük oluşturmak için elastik deformasyona güvenmek, gevşemeyi önlemek (basit koşullarda yaygın olarak kullanılır).
Anti-Loosering Somun: Naylon halka (naylon kilitleme somunu) veya metal ek ile, yüksek frekanslı titreşim pozisyonlarına uygun, gevşemeyi önlemek için sürtünme kuvveti yoluyla.
Diş yapıştırıcısı: Diş yüzeyine anaerobik yapıştırıcı (Loctite 243 gibi) uygulayın, kürlendikten sonra yapışkan kuvvet, çıkarılabilir ve güvenilir anti-loosering oluşturur.
