Ana bileşenler ve çalışma prensibi

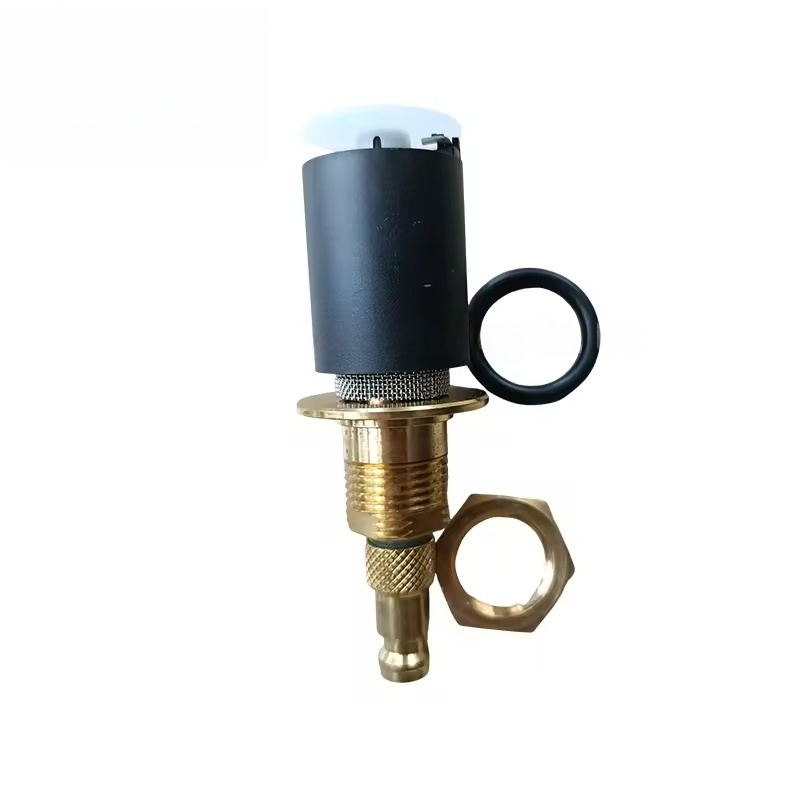

Çekirdek Bileşenler: Tipik olarak valf gövdesi, valf çekirdeği (veya diyafram), elektromanyetik valf (elektrik tipi), şamandıra topu (mekanik tip), drenaj çıkışı, filtre ekranı, vb.
Çalışma İlkesi:
Mekanik Tip (şamandıra topu tipi): Birikmiş kondens suyu belirli bir sıvı seviyesine ulaştığında, şamandıra yükselir ve valf çekirdeğini açmaya iter ve suyun akmasına izin verir. Su drenajından sonra, şamandıra düşer ve valfi kapatır ve otomatik drenaj elde eder.
Elektrik Tipi (Elektromanyetik Valf): Sistem, elektromanyetik valfı düzenli aralıklarla aktive etmek, su tahliye etmek için drenaj çıkışını açmak ve set süresinden sonra vanayı kapatarak zaman kontrolü yoluyla otomatik drenaj elde etmek için kontrol sistemi tarafından tetiklenir.
Kombine Tür: Bazı modeller drenaj güvenilirliğini artırmak için mekanik ve elektrik prensiplerini birleştirir.
Temel işlevler ve uygulama konumları
Otomatik drenaj: Manuel çalışmaya gerek yok, kondens suyunu (yağ, su ve karışık safsızlıklar içeren) derhal basınçlı havadan boşaltarak basınçlı havanın kalitesini sağlayarak.
Sızma Önleyici Tasarım: Drenaj sırasında sadece sıvı boşaltılır, basınçlı hava kaybını en aza indirir ve enerji tüketimini azaltır.
Uygulama Konumları:
Hava kompresörü depolama deposunun tabanı
Birincil/ikincil yağ-su ayırıcının çıkışı
Soğutulmuş veya adsorpsiyon tipi kurutucunun drenaj çıkışı
Filtrenin tabanı (hassas filtre, aktif karbon filtresi gibi)
Teknik Özellikler
Yüksek güvenilirlik: Basınçlı hava sisteminin basıncı (genellikle 0 ~ 16 bar) ve sıcaklık (çevresel sıcaklık ~ 60 ℃) tolere ederek nemli ve yağlı çalışma koşullarına uyum sağlar.
Düşük Bakım Gereksinimleri: Yerleşik filtre ekranı, safsızlıkların valf çekirdeğini engellemesini önler ve bazı modellerin kendi kendini temizleme fonksiyonları vardır.
Çok yönlü uyumluluk: Çeşitli modeller (GA, GX, G serisi vb. Gibi) için uygun, farklı arayüz boyutlarında (1/4 "ve 3/8" dişler gibi) ve kurulum yöntemlerinde (dikey, yatay) kurulum yöntemlerinde (dikey, yatay) mevcuttur.
Çevre Tasarımı: Manuel drenajın emek yoğunluğunu azaltır ve kondens suyunun rastgele deşarjının neden olduğu çevre kirliliğini önler.
Ortak hatalar ve yedek bakım
Hata Tezahürleri:
Kötü drenaj veya tam tıkanma (kondens suyu boşaltılamaz, sıvı seviyesi yükselir).
Kötü valf kapanması nedeniyle sızıntı (sistem basıncı düşüşleri, enerji tüketimi artar).
Elektromanyetik valf hareket etmez (elektrik tipi) veya şamandıra topu sıkışır (mekanik tip).
Ortak nedenler:
Valf çekirdeği veya filtre ekranını (yağ lekeleri, metal kalıntılar gibi) engelleyen safsızlıklar.
Sızdırmazlık parçaları yaşlanma veya aşınma (sızıntıya neden olur).
Elektromanyetik valf bobini yanmış veya hat arızası (elektrik tipi).
Float top kırma veya sıkışmış (mekanik tip).
