Temel parametreler ve uygulanabilir senaryolar
Model Anlamı: WSD Serisi, Atlas Copco'nun klasik bir otomatik drenaj bileşeni modelidir. 250-750, uyumlu olduğu akış aralığını veya basınç derecesini temsil eder (spesifik parametreler resmi kılavuza atıfta bulunmalıdır).
Çalışma Basıncı: Genellikle 0-16 çubuk basınçlı hava sistemlerine uygulanabilir, çoğu endüstriyel hava kompresörünün basınç gereksinimlerini karşılamaktadır.
Arayüz özellikleri: Genel olarak G1/2 "veya NPT 1/2" dişli arayüzler, çeşitli boru hatlarıyla bağlantıyı kolaylaştırır.
Uygulanabilir modeller: GA serilerinde (GA37-GA160 orta boy vida makineleri gibi), büyük santrifüj hava kompresörlerinde ve tedavi sonrası ekipmanlarda (FD serisi filtreler, CD serisi kurutucular gibi) yaygın olarak kullanılır.
Yapı ve çalışma prensibi
Çekirdek bileşenler: Valf gövdesi, elektronik zamanlayıcı, solenoid valf, filtre ekranı, drenaj çıkışı ve sızdırmazlık bileşenlerini içerir.
Çalışma Mantığı:
Drenaj döngüsünü (0,5 ila 45 dakika arasında ayarlanabilir gibi) ve drenaj süresini (0.5 ila 10 saniye arasında ayarlanabilir gibi) yerleşik zamanlayıcıdan ayarlayın.
Belirlenen süreye ulaştıktan sonra, solenoid valfine açılması için enerji verilir ve kondens suyu sistem basıncı altında boşaltılır.
Drenaj tamamlandıktan sonra, solenoid valf kapatmak için enerjilendirilir, drenajı durdurur ve hava sızıntısını önler.
Avantajlar: Saf mekanik drenaj valflerine kıyasla, zamanlama kontrolü daha kesindir ve parametreler çevresel nem ve kullanım koşullarına göre esnek bir şekilde ayarlanabilir ve etkisiz egzozu azaltır.
Çekirdek özellikler
Orijinal Kalite Güvencesi: Atlas Copco'nun orijinal fabrika standartlarına göre üretilen, malzemeler (valf gövdesi pirinç veya mühendislik plastik olması ve sızdırmazlık bileşenleri yağa dayanıklı kauçuk), 100.000'den fazla eylem ömrü ile sıkıştırılmış hava sisteminin çok yağlı ve nemli ortamı için uygundur.
Düşük Enerji Tüketimi Tasarımı: Solenoid valf hızlı bir şekilde tepki verir ve kapatıldığında, ≤0.1 l/dk (standart koşullar) sızıntı hacmi ile sıkı bir contaya sahiptir ve basınçlı hava atıklarını önemli ölçüde azaltır.
Anti-tıklama kapasitesi: Dahili paslanmaz çelik filtre ekranı, kondens sudaki (metal kalıntılar, yağ çamuru gibi) safsızlıkları filtreleyebilir ve valf çekirdek sıkışması riskini azaltır.
Kurulum esnekliği: Atölyeler gibi karmaşık ortamlar için uygun koruyucu bir kapakla donatılmış yatay veya dikey kurulumu destekler.
Bakım kolaylığı: Modüler tasarım, filtre ekranları ayrı ayrı sökülebilir ve temizlenebilir, solenoid valf bobini gibi bileşenler ayrı ayrı değiştirilebilir ve bakım maliyetlerini azaltır.
Ortak hatalar ve bakım önerileri
Hata Tezahürleri:
Drenaj yok: zamanlayıcı arızası, solenoid valf bobin tükenmişliği, filtre ekranı tıkanma veya boru dondurma (düşük sıcaklık ortamı).
Sürekli sızıntı: valf çekirdek sızdırmazlık bileşen aşınması, solenoid valf sıkışmış ve tam olarak kapalı değildir.
Anormal çalışma: yanlış zamanlayıcı parametre ayarı, kararsız güç kaynağı voltajı.
Bakım İpuçları:
Düzenli temizlik: Filtre ekranını sökerek ve her 3 ayda bir temizleyerek safsızlıkları çıkarın; Zor ortamlarda 1 aya kadar kısalın.
Parametre Ayarı: Drenaj döngüsünü kondens su hacmine göre ayarlayın (yağmurlu mevsimlerde döngüyü kısaltmak gibi, kışın drenaj çıkışının donmasını önleyin).

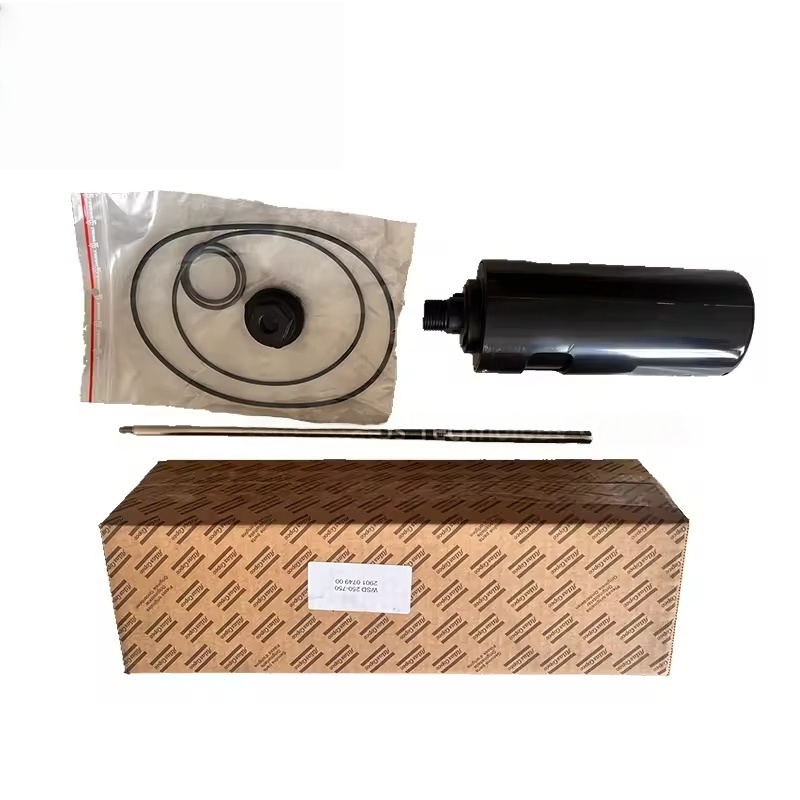

Bileşen Değiştirme: Sızdırmazlık bileşenlerini veya solenoid valf bobini yaşlı veya hatalı olduklarında (WSD250-750 özel solenoid valf bobini, O-ring gibi) değiştirin; Valf gövdesi çatlaklar olduğunda, valf çekirdeği ciddi şekilde aşındığında veya zamanlayıcı arızalandığında tüm drenaj bileşenini değiştirin.
