Temel işlevler ve uygulama senaryoları

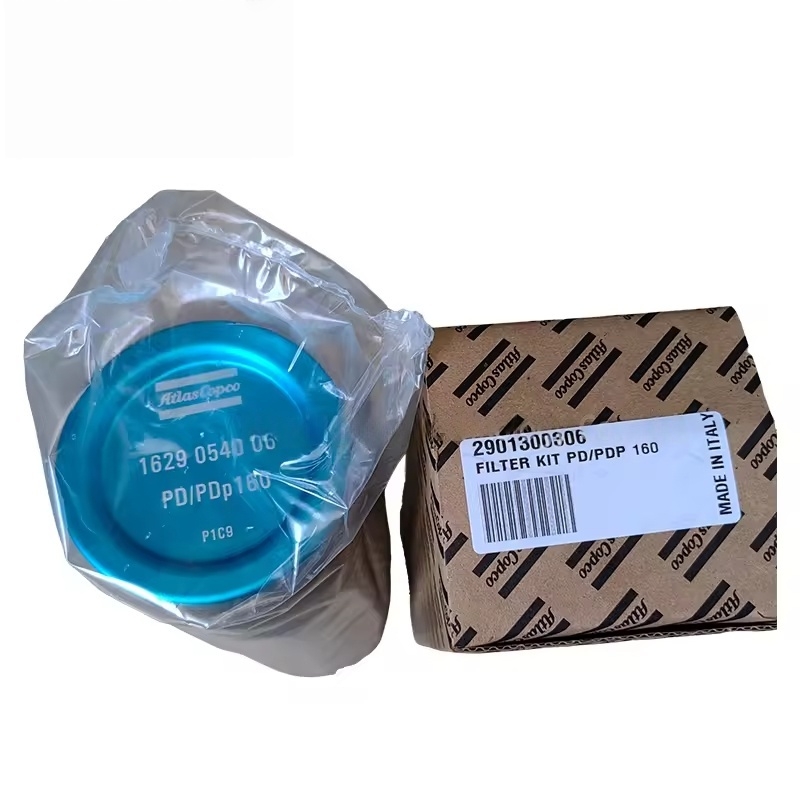

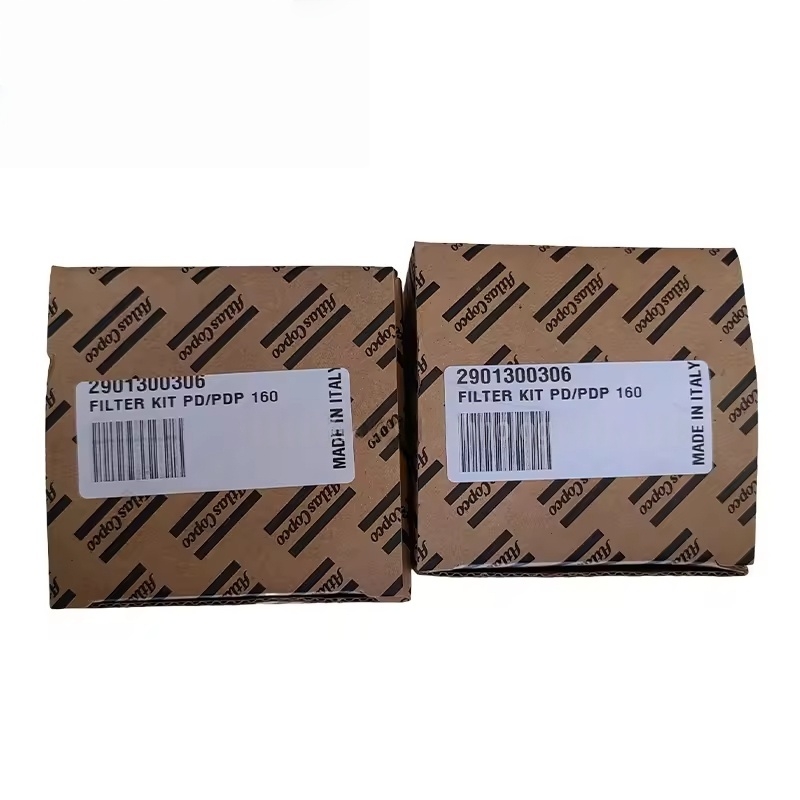

Çekirdek işlevi: PD/PDP Serisi filtre kitleri, hava kompresörleri için tedavi sonrası ekipmanın temel bakım bileşenleridir. Kirleticileri sıkıştırılmış havadan çıkarmak için son derece hassas filtreleme elemanları kullanırlar, böylece akış aşağı pnömatik ekipman, üretim hatları veya işlemlerin temiz sıkıştırılmış hava almasını sağlarlar. Uygulanabilir senaryolar:
Yağ içeriği ve gıda işleme, ilaç, elektronik üretim ve hassas enstrümanlar gibi sıkıştırılmış havanın temizliği için katı gereksinimlere sahip endüstriler için.
Genellikle hava kompresörü depolama tankından sonra ve kurutucudan önce veya sonra, ikincil veya üçüncül filtrasyon aşaması olarak hizmet eder.
Bileşen bileşimi ve filtrasyon notları
Ana bileşenler:

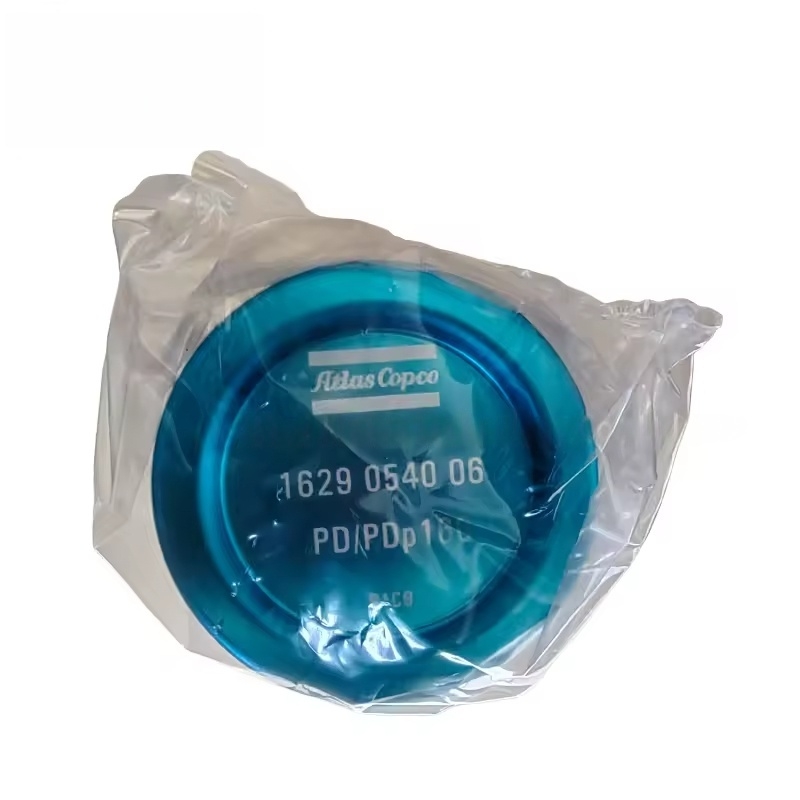

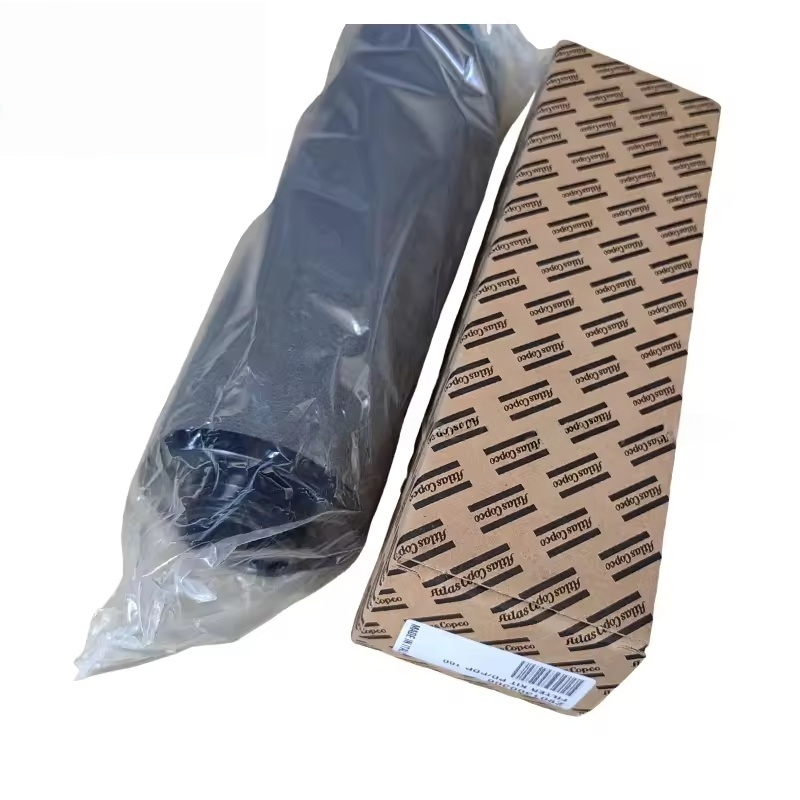

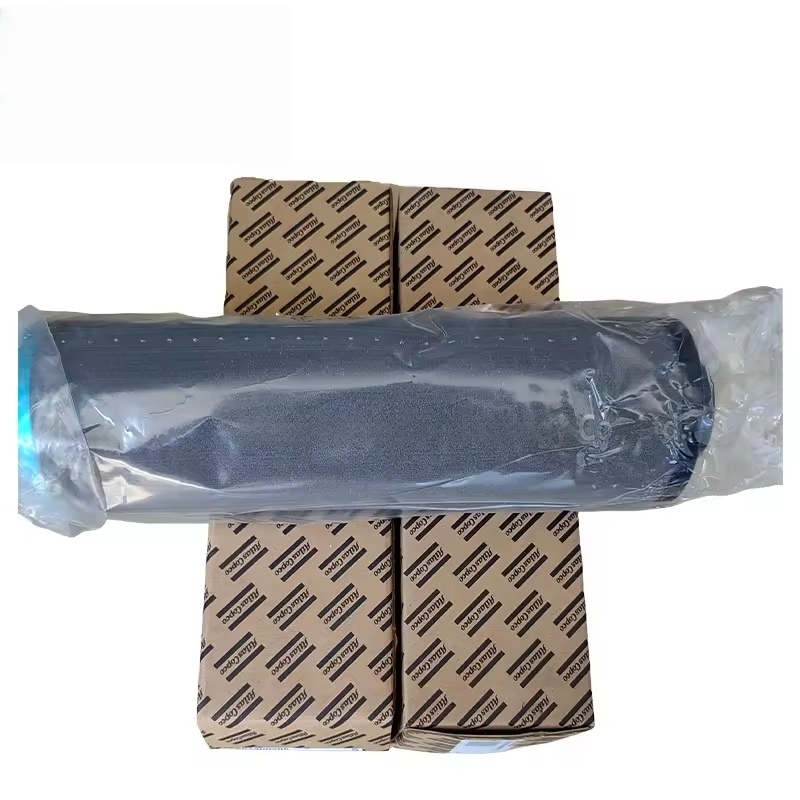

Filtre elemanı: Cam fiber, aktif karbon veya çok katmanlı kompozit malzemeler kullanan farklı modellerle çekirdek filtreleme bileşeni.
Sızdırmazlık Bileşenleri: Filtreleme işlemi sırasında baypas sızıntısı sağlamak için filtre elemanı takma sızdırmazlık halkaları, uç kapak contaları vb.
Yardımcı Aksesuarlar: Bazı kitler 排污 Valf Sızdırmazlık Halkaları ， Kurulum Talimatları ， vb.
Filtrasyon notları (referans standartları) ：
PD Serisi ： Genel düzey filtrasyona karşılık gelebilir ， tipik olarak ≥1μm katı partikülleri ve yağ sisini ， kalıntı yağ hızı ≤0.5ppm ile çıkarabilir.
PDP Serisi ： Daha yüksek hassasiyetli filtrasyon için olabilir (hassasiyet veya ultra hassasiyet seviyeleri gibi) ， ≥0.01μm partikülleri ， kalıntı yağ hızı ≤0.01ppm ， ile çıkarabilen bazıları su çıkarma fonksiyonu içerebilir.
(Spesifik parametreler orijinal fabrika kılavuzuna atıfta bulunmalıdır. Farklı modellerin filtrasyon doğruluğu değişebilir)
Orijinal fabrika kitlerinin özellikleri
Yüksek hassasiyetli filtrasyon ： Filtre elemanı, Atlas Copco'nun özel filtrasyon malzemelerini kullanır ve düşük basınç kaybını korurken (enerji tüketimini azaltma) çok katmanlı bir gradyan yapısı ile verimli bir müdahale elde etmek.
Malzeme uyumluluğu ：
Filtre elemanı malzemesi, yağa dirençli ， sıcaklığa dirençlidir (sıkıştırılmış hava sisteminin sıcaklık değişikliklerine uyarlanmıştır) ， ， ve lifler ikincil kirlilikten kaçınarak kolayca ayrılmaz.
Sızdırmazlık bileşenleri, sıkıştırılmış hava basıncı ve nem ortamında uzun süreli güvenilir sızdırmazlık sağlayan yağa dayanıklı kauçuk (nitril kauçuk veya flororubber gibi) kullanır.
Filtre muhafazası ile eşleştirme ： Kit boyutu, büyük sapmalar nedeniyle kurulum zorluklarından veya filtre arızasından kaçınarak Atlas Copco PD/PDP Serisi filtre muhafazasına tam olarak uyur.
Yedek zamanlama ve bakım önlemleri
Değiştirme sinyali ：
Filtre öncesi ve sonrası filtre arasındaki basınç farkı, set değerini aşar (genellikle 0.5 ~ 0.7 bar) ， Filtre elemanının tıkalı olduğunu ve değiştirme gerekli olduğunu gösterir.
Akış aşağı ekipman, yağ kontaminasyonu veya partikül kontaminasyonu belirtileri gösterir (sıkışmış pnömatik bileşenler gibi ， ürün yüzeylerinde yağ lekeleri).
Belirtilen yedek döngüye ulaşma (genellikle 8000 ~ 12000 saat ， Çalışma koşullarına ve filtrasyon derecelerine göre ayarlanmıştır).
Bakım Noktaları ：
Orijinal Fabrika Parçaları Tercih Edilen ： Filtrasyon doğruluğu ve sızdırmazlık performansını sağlamak için Atlas Copco'nun PD/PDP filtre kitlerini kullanmalıdır. Alt faktör parçaları, malzeme veya boyut sorunları nedeniyle filtrasyon etkisini karşılamayabilir.
Kurulum Özellikleri ：
Değiştirmeden önce ， Dahili basıncı serbest bırakmak için filtreden önce ve sonra vanaları kapatın ， Güvenli çalışmayı sağlayın.
Filtre muhafazasının içini temizleyin ， Artık safsızlıkları sökün ve sızdırmazlık yüzeylerinin sağlam olup olmadığını kontrol edin.
Yeni filtre elemanının sızdırmazlık halkasının doğru şekilde kurulması gerekir. Gerekirse, sızdırmazlık performansını artırmak için az miktarda temiz silikon gres (yağ bazlı olmayan) uygulayın ve son kapağı belirtilen torkla sıkın.
İlgili Kontroller ： Filtre elemanını değiştirirken, 排污 valfinin düzgün bir şekilde boşaltılabileceğinden emin olmak için 排污 valfinin düzgün çalışıp çalışmadığını aynı anda kontrol edin ， Filtrasyon verimliliğini etkilemekten kaçının.
