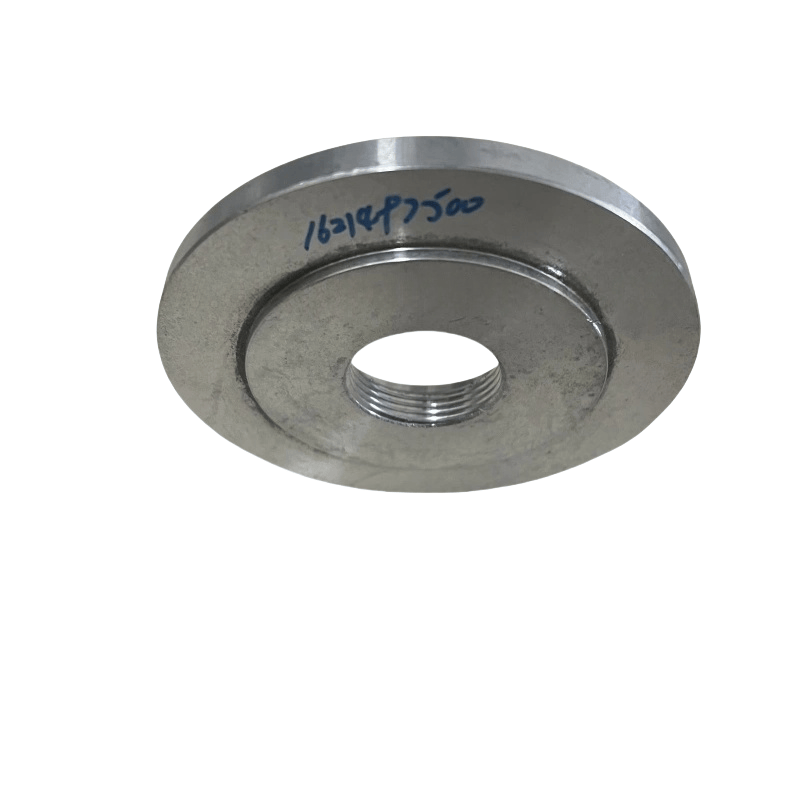

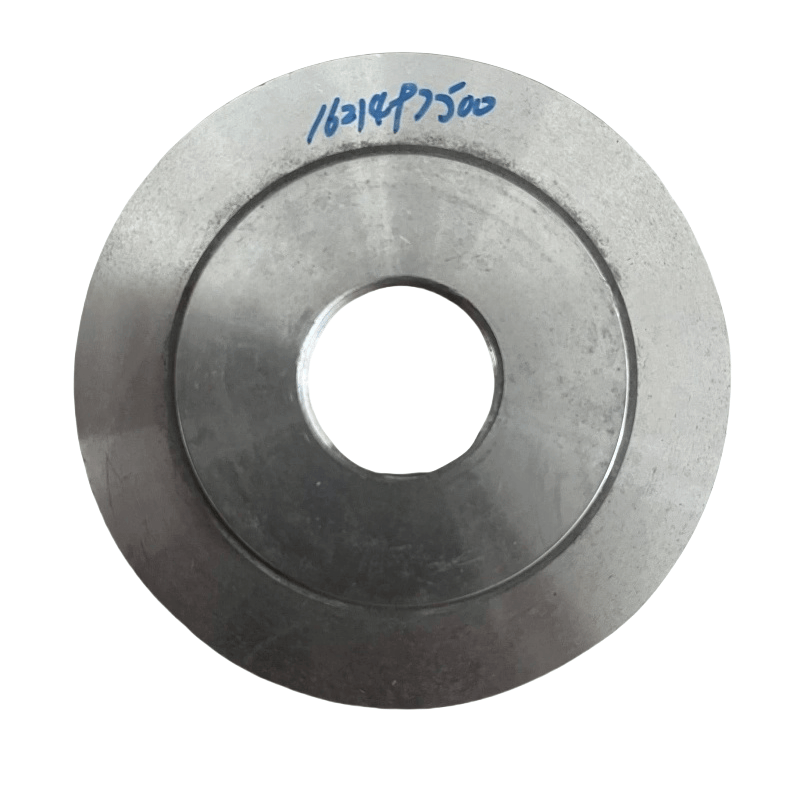

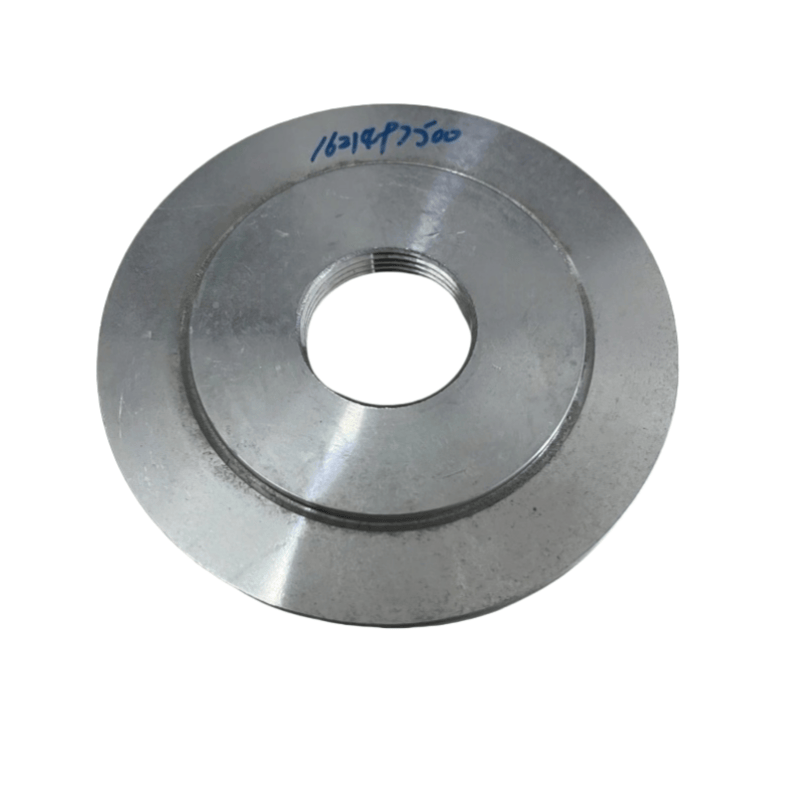

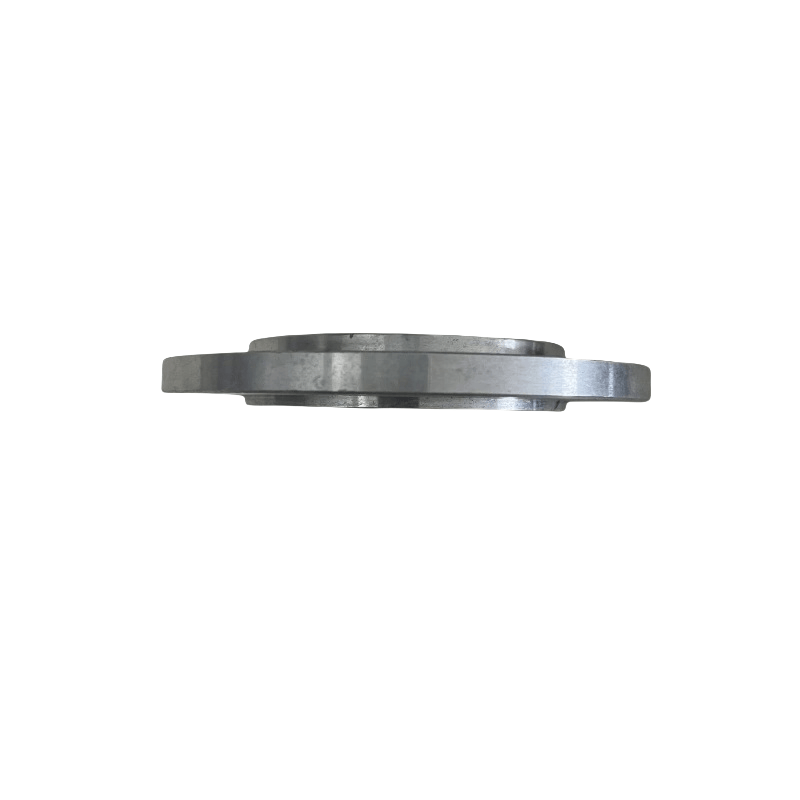

Atlas Copco Hava Kompresörü Basınç Valfi Kapak Plakası Ana Fonksiyonlar
Sızdırmazlık ve Basınç Yatağı: Valf gövdesi ile sızdırmazlık elemanları (contalar, O-rings gibi) yoluyla kapatılır, basınçlı hava basıncına (genellikle sistem çalışma basıncı ile tutarlı, 0.7 ~ 1.6 MPa) dayanabilen, gaz sızıntısını önleyebilir.
Dahili bileşenlerin korunması: Toz, yağ ve diğer safsızlıkların valfin hassasiyetine girmesini ve etkilemesini önlemek için basınç valfinin (valf çekirdeği, yaylar, diyaframlar vb.) İç bileşenlerini kapsar ve korur.
Sabitleme ve konumlandırma: Dahili bileşenlerin (yaylar, valf çekirdekleri gibi) doğru konumda olduğundan emin olmak için valf gövdesine cıvatalı valf gövdesine sabitlenir ve basınç valfinin çalışmasının doğruluğunu garanti eder.
Basınç iletim yardımı: Bazı kapak plakaları, sistem basıncını valf içindeki diyafram veya pistona aktarabilen ve basınç düzenleme fonksiyonlarının gerçekleştirilmesine yardımcı olan basınç algılama delikleri veya kanalları ile tasarlanmıştır.
Ortak yapılar ve özellikler
Yapısal kompozisyon:
Ana gövde: Basınç taşıma kapasitesini sağlamak için çoğunlukla damgalama veya döküm yoluyla metal tabakalardan (dökme demir, alüminyum alaşım, karbon çelik gibi) yapılır.
Bağlantı Delikleri: Çoklu cıvata delikleri valf gövdesi ile sabitleme için çevresel olarak dağıtılır; Merkezde bir gözlem deliği (şeffaf bir kapak ile) veya bir basınç arayüzü olabilir.
Sızdırmazlık oluğu: Kapak plakası ve valf gövdesi arasındaki eklem yüzeyi genellikle contaları veya o-ringleri takmak için halka şeklindeki bir sızdırmazlık oluğuna sahiptir.
Sınıflandırma (karşılık gelen basınç valfi türüne göre):
Basınç Bakımı Valf Kapağı Plakası: Yağ-Gaz Ayırıcı Çıkışında Basınç Bakım Valfı üzerine monte edilir, Sistemin basınçlı havanın çıkmasına izin vermeden önce yeterli basınç oluşturmasını sağlamak için ayırıcının iç basıncına dayanır.
Boşaltma Valfi Kapak Plakası: Hava kompresörünün yüklenmesini/boşaltılmasını kontrol etmek için kullanılırken, kapak plakasının basınç sinyallerini iletmek ve valfin açılmasını ve kapatılmasını sağlamak için bir diyafram veya piston ile işbirliği yapması gerekir.
Emniyet valfi kapak plakası: Emniyet valfının aşırı basınç meydana geldiğinde güvenilir bir şekilde atlayabilmesini ve basıncı hafifletebileceğinden emin olmak için emniyet valfinin içindeki yay ve valf çekirdeğini korur.
Anahtar parametreler ve malzemeler
Temel Parametreler:
Boyutlar: Dış çap, cıvata deliği dağılım dairesinin çapı ve sızdırmazlık oluğunun boyutunun, montaj sızdırmazlığını sağlamak için valf gövdesi ile tam olarak eşleştirilmesi gerekir.
Basınç taşıma kapasitesi: Karşılık gelen basınç vanasının çalışma basıncını karşılaması gerekir (emniyet valfi kapak plakasının sistem olarak derecelendirilmiş basıncın 1,1 ~ 1,2 katından fazla dayanması gerektiği gibi).
Yüzey doğruluğu: eklem yüzeyinin düzlüğü ve pürüzlülüğü, zayıf yapışma nedeniyle sızıntıdan kaçınarak standartları (genellikle düzlük ≤ 0.1mm/m, pürüzlülük RA ≤ 3.2μm) karşılamalıdır.
Ortak Malzemeler:
Dökme Demir (HT250): Düşük maliyet, iyi sertlik, düşük basınç (≤1MPA) için uygun, korozif olmayan ortamlar.
Alüminyum alaşımı (ADC12): Hafif ağırlık, korozyona dayanıklı, genellikle orta boylu hava kompresörlerinin basınç vanalarında kullanılır.
Karbon çeliği (Q235 veya 45# çelik): Yüksek basılı (> 1MPa) basınç valfleri için uygun yüksek mukavemet, bazılarının pas önleme için galvanizleme veya boyama ihtiyacı vardır.
