1622706406 Atlas Copco

ATLAS COPCO Hava Kompresörü Sıcaklık Kontrol Vanası Kiti

I. Kit Bileşimi ve Temel İşlevler

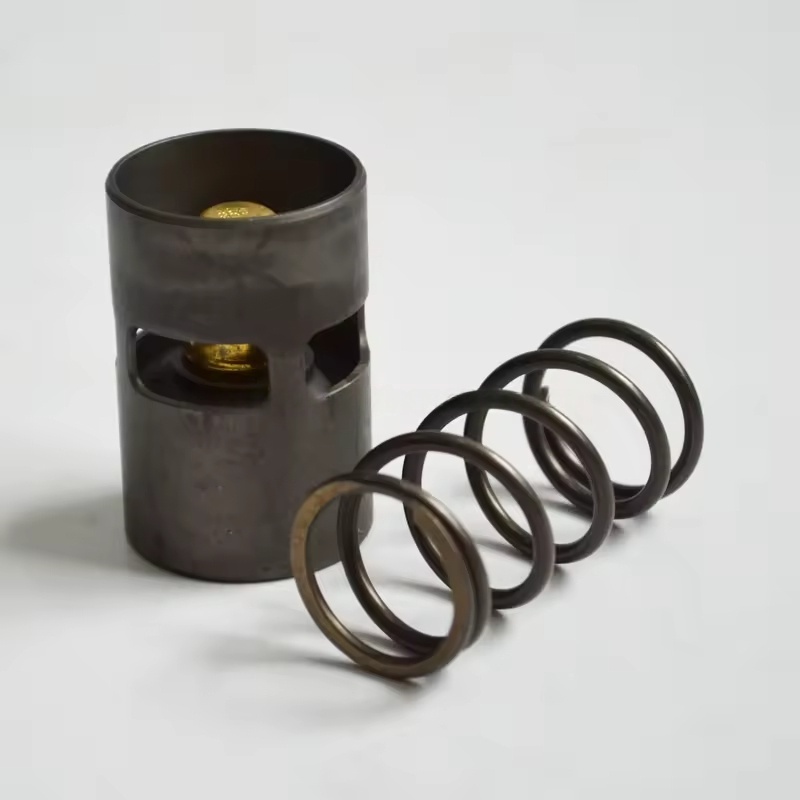

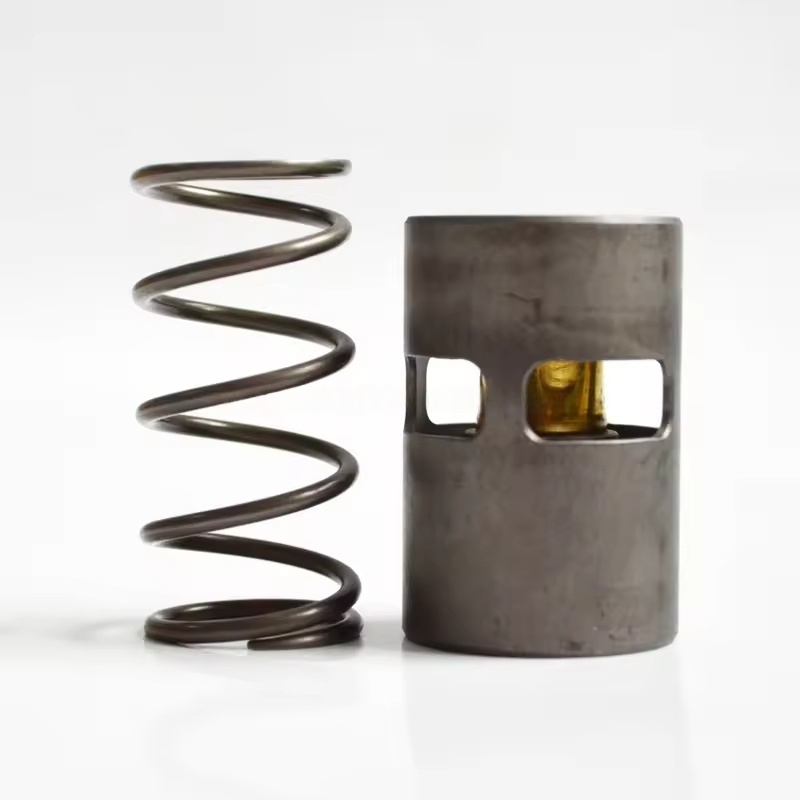

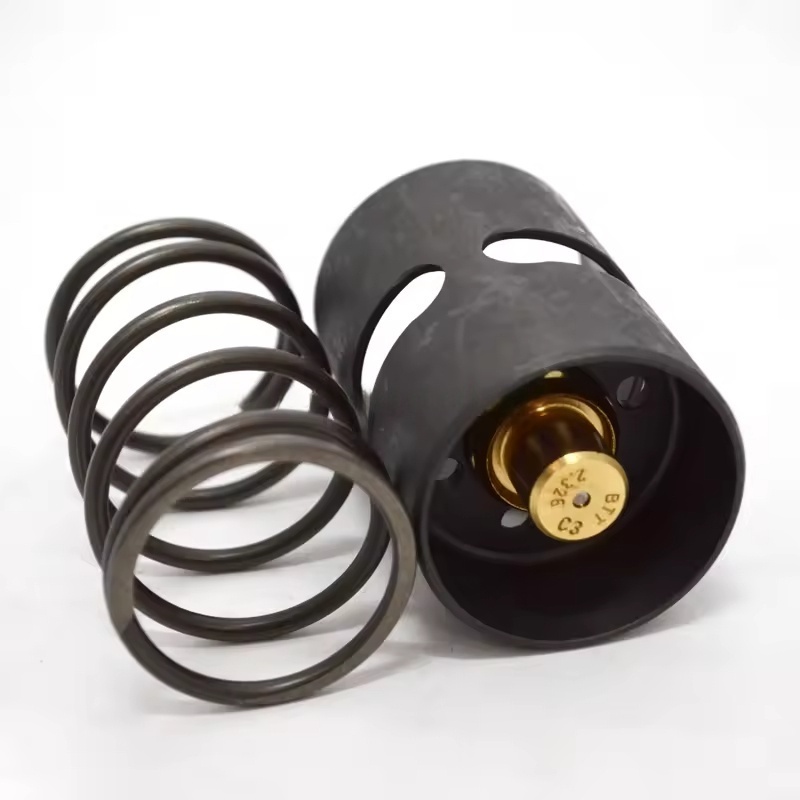

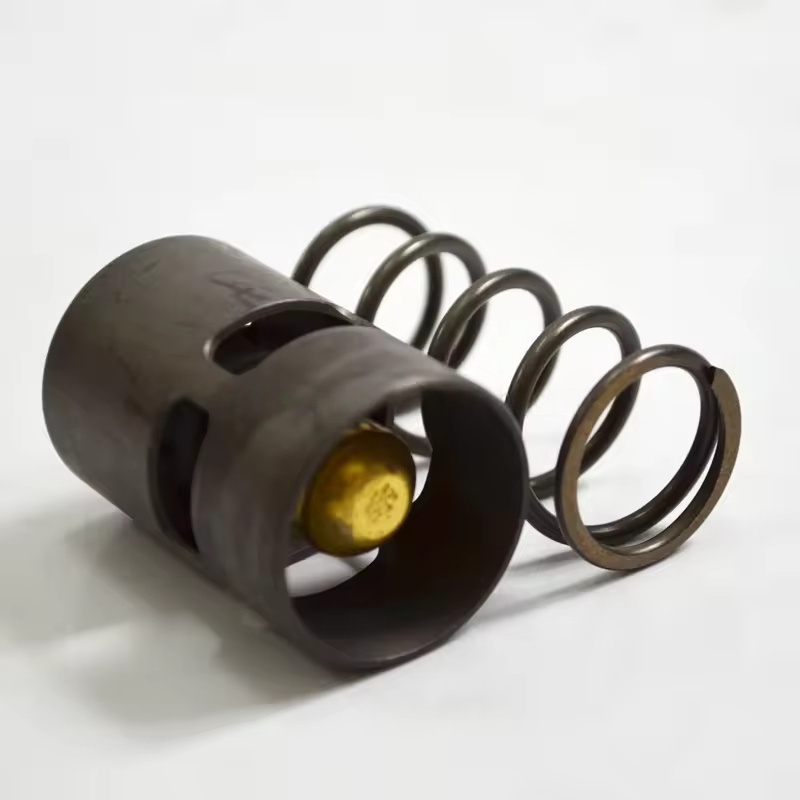

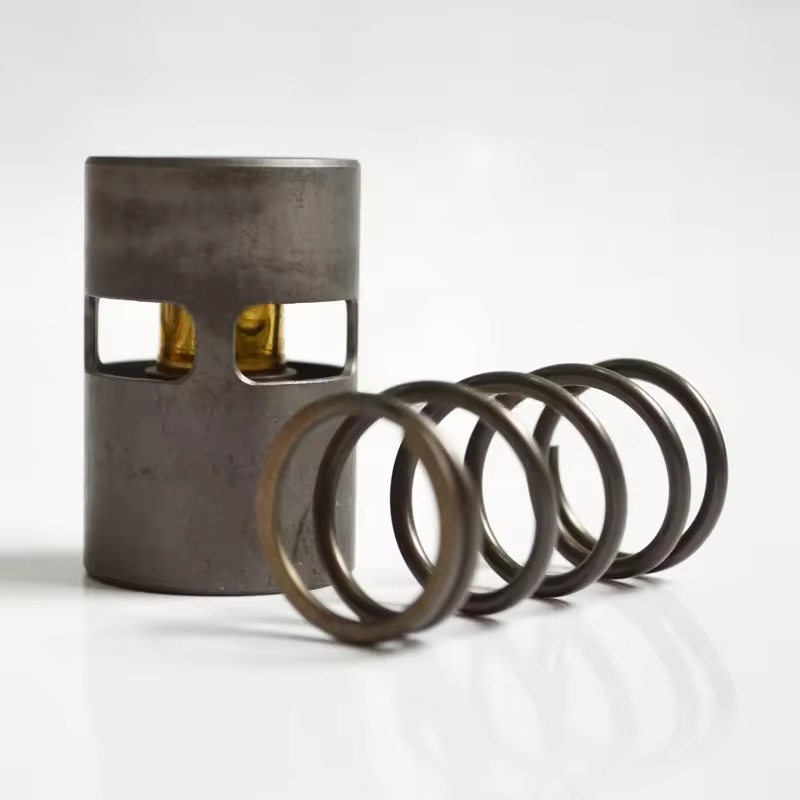

Ana Bileşenler: Genellikle sıcaklık kontrol vanası gövdesini (sıcaklık algılama elemanını içeren), vana çekirdeğini, yayı, contaları (O-halkaları, contalar), bypass boru hattı bağlantılarını ve kurulum aksesuarlarını vb. içerir.

Çalışma Prensibi: Sıcaklık algılama elemanı (balmumu sıcaklığı algılama ampulü gibi) aracılığıyla, yağ sıcaklığı değişikliklerini algılar ve valf göbeği açıklığını otomatik olarak ayarlar:

Yağ sıcaklığı ayarlanan değerin altına düştüğünde, valf çekirdeği soğutma devresini kapatır ve yağlama yağı bypasstan geçerek doğrudan ana üniteye girerek yağ sıcaklığını hızla yükseltir.

Yağ sıcaklığı ayarlanan değere ulaştığında, valf çekirdeği kademeli olarak açılır ve yağlama yağı, sirkülasyondan önce soğutma için soğutma ünitesine girer, böylece aşırı yağ sıcaklığının yağ kalitesinin bozulmasına yol açması önlenir.

II. Adaptasyon Özellikleri

Kontrol sıcaklığı doğruluğunu ve üniteyle eşleşmeyi sağlamak için yağ akışı, basınç parametreleri ve kurulum alanıyla farklı hava kompresörü serileri (GA, ZR, ZT vb.) için özelleştirilmiştir.

Malzeme seçimi: yağa dayanıklı, yüksek sıcaklığa dayanıklı metaller (pirinç, paslanmaz çelik gibi) ve yağlama yağının uzun süreli daldırma ve sıcaklık dalgalanması ortamlarına uygun özel kauçuk kullanır.

III. Değiştirme veya Bakım Senaryoları

Düzenli Değiştirme: Valf göbeğinin aşınmasını, sıcaklık algılama elemanının eskimesini ve sonuçta ortaya çıkan kontrol arızasını önlemek için her 4000-6000 saatte bir veya yağlama yağıyla eşzamanlı olarak değiştirilmesi önerilir.

Arıza Belirtileri:

Yağ sıcaklığı sürekli olarak düşük (80°C'nin altında), muhtemelen valf göbeğinin bypass konumunda sıkışıp kalması nedeniyle, yağlama yağının soğutma ünitesine girmesini engelliyor.

Anormal derecede yüksek yağ sıcaklığı (100°C'nin üzerinde), muhtemelen valf göbeğinin kapalı konumda sıkışması veya soğutma devresinin açılmaması nedeniyle sıcaklık algılama elemanının arızalanması nedeniyle.

Çoğunlukla contaların eskimesi ve hasar görmesinden kaynaklanan yağ sızıntısı.

IV. Değiştirme ve Kuruluma İlişkin Önemli Noktalar

Hazırlıklar:

Güç kaynağını kapatın ve bağlantısını kesin, boru hattındaki yağ basıncını boşaltın, ünitenin soğumasını bekleyin.

Uyumlu orijinal fabrika kitini, anahtarı, sızdırmazlık maddesini (gerekirse) ve temizleme bezini hazırlayın.

Değiştirme Adımları:

Sıcaklık kontrol valfinin giriş ve çıkış yağ boru hatlarını sökün, kalan yağlama yağını toplayın.

Eski vana tespit civatalarını gevşetin, eski vanayı sökün, montaj yüzeyindeki yağ lekelerini ve sızdırmazlık maddesi kalıntılarını temizleyin.

Yeni valf grubunun sağlam olup olmadığını kontrol edin, tüm contaları değiştirin, yeni valfi orijinal fabrika yönünde takın (yağ giriş ve çıkış yönüne dikkat edin).

Sızıntı olmamasını sağlamak için boru bağlantılarını ve sabitleme cıvatalarını sıkın.

Hata Ayıklama ve İnceleme:

Üniteyi çalıştırın ve yağ sıcaklığının normal aralıkta (80-95°C) değişip değişmediğini gözlemleyin.

Valf bileşenlerinde ve boru arayüzlerinde yağ sızıntısı olup olmadığını kontrol edin, kontrol sıcaklığının hassas tepkisini doğrulayın.
