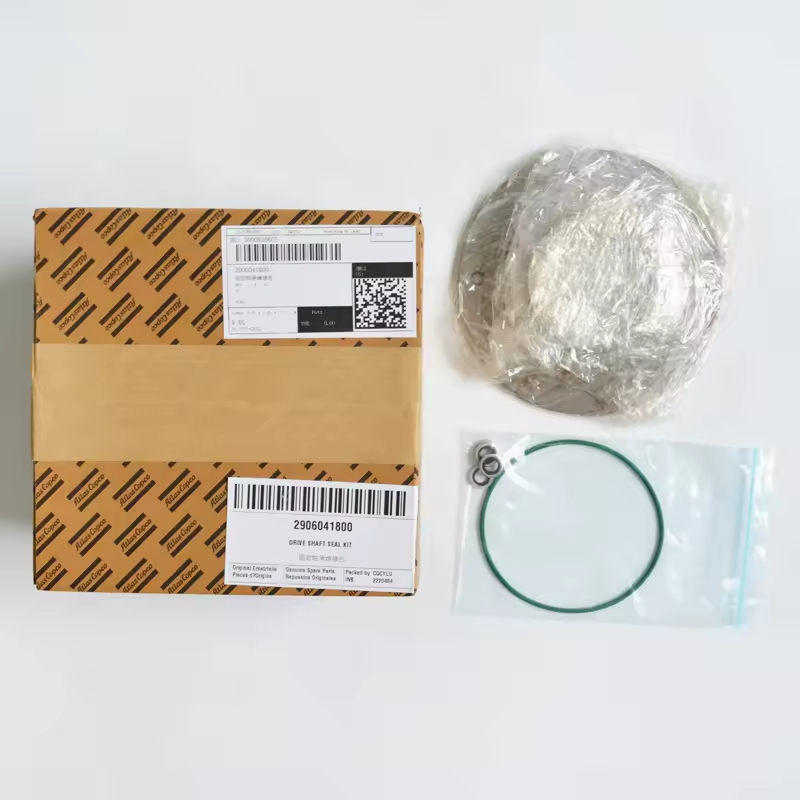

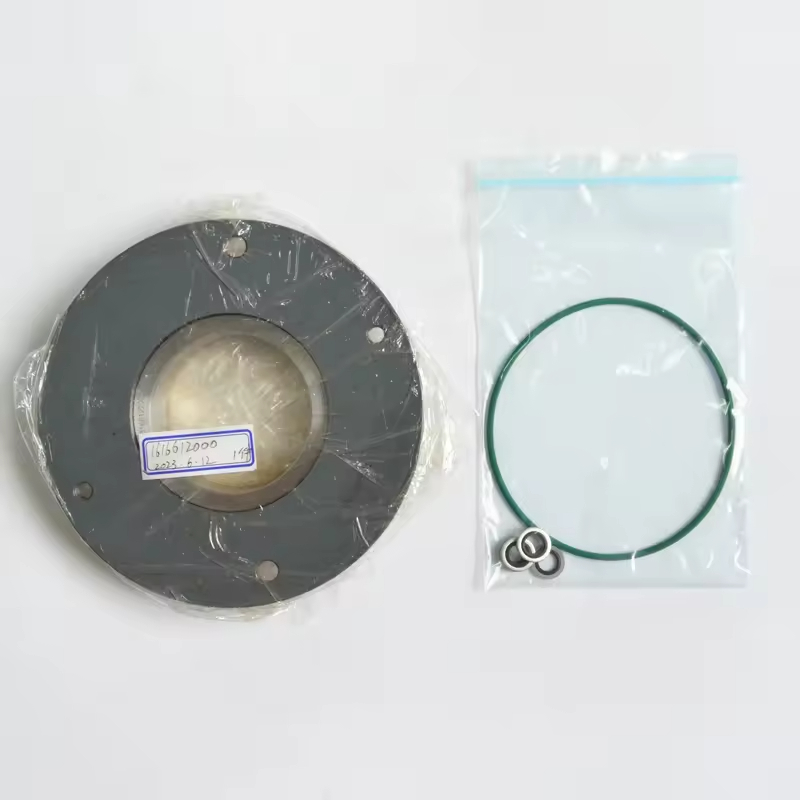

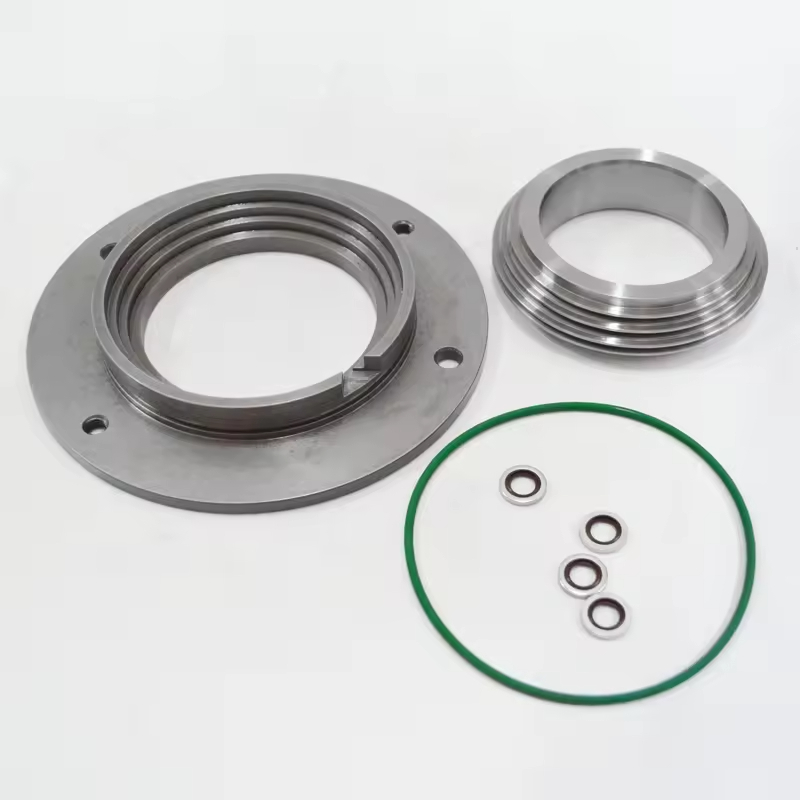

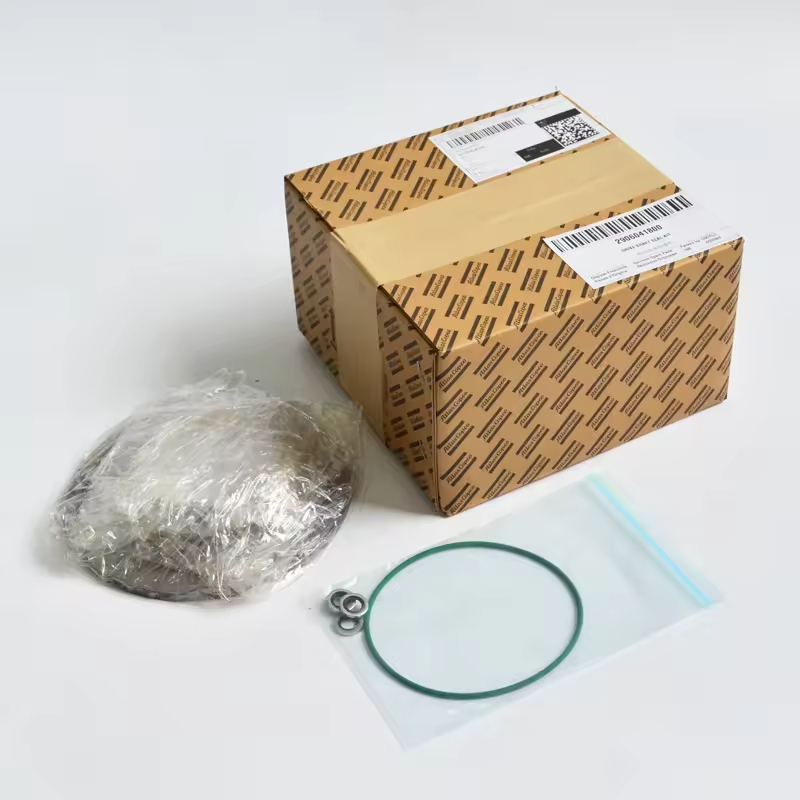

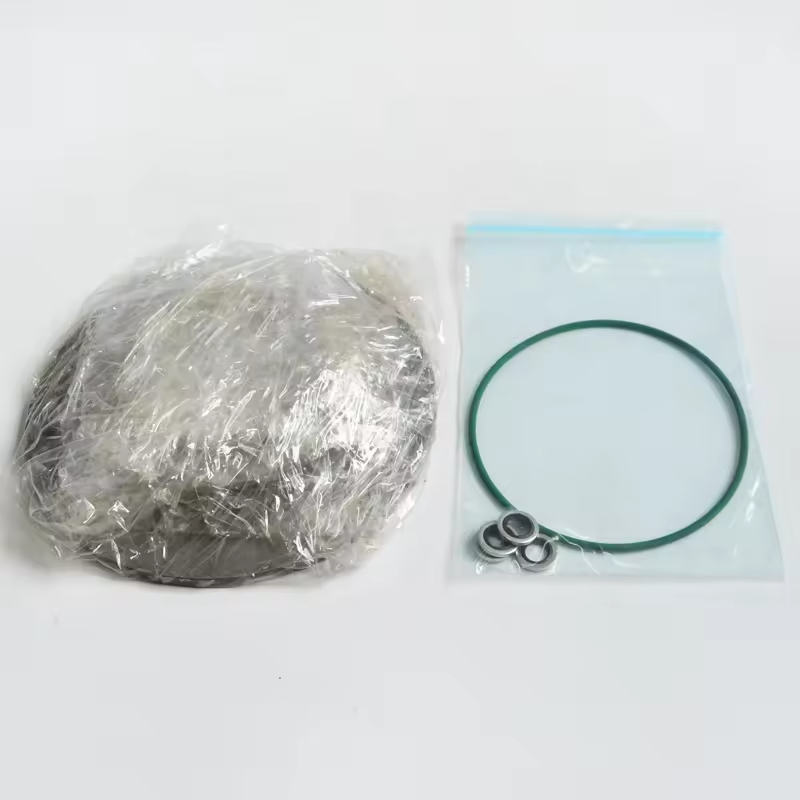

Atlas Copco Hava Kompresörleri için Şanzıman Şaft Contası Kitinin Çekirdek Bileşenleri
Modele bağlı olarak, genellikle şunları içerir:
Ana Yağ Contası (Çerçeveli Kauçuk Yağ Sızdırmazlığı veya Politetrafloroetilen Yağ Sızdırması, Yağ Dayanıklı, Sıcaklığa Dayanıklı)
Toz Contası (dış safsızlıkların girmesini önler)
Manyetik burç (bazı modeller donanımlıdır, şaft ve conta arasında doğrudan aşınmayı azaltır)
O-ring veya sızdırmazlık contası (muhafazanın montaj yüzeyi için uygun yardımcı sızdırmazlık)
Kurulum Araçları (bazı orijinal kitler özel sökme ve montaj kolları içerir)
Uygulama özellikleri ve teknik gereksinimler
Malzeme uyumluluğu:
Yağla yağlanmış modeller (GA serisi gibi): Yağ contaları çoğunlukla Nitril Kauçuk (NBR) veya flororubber (FKM), 100-120 ℃ Mineral Yağ ve çalışma sıcaklıklarına dayanabilen kullanılabilir.
Yağsız modeller (ZR serisi gibi): Sıkıştırılmış havayı kirletmekten kaçınmak için gıda sınıfı EPDM veya PTFE malzemelerini kullanın
Büyük birimler (GA90 ve üstü gibi) yüksek basınç ve yüksek dönme hız senaryolarını dengelemek için kombine bir sızdırmazlık yapısı kullanabilir
Performans Parametreleri:
Uygulanabilir Şaft Çapı: Şanzıman Şaftı Spesifikasyonuna bağlı olarak, ortak aralık φ25-φ60mm'dir.
Çalışma Basıncı: Genellikle 0-16BAR (Standart Modeller) veya daha yüksek basınç (yüksek basınç modelleri) dayanır
Hız Adaptasyonu: Kompresörün nominal dönme hızı altında dinamik sızdırmazlık gereksinimlerini karşılar (genellikle 1500-3000rpm)
Değiştirme ve Bakım Noktaları
Model Eşleştirme:
Hava kompresörü modelini (GA11, GA37, GX7, vb.) Ve şanzıman şaftı spesifikasyonunu kesinlikle seçmek gerekir. Farklı serilerin sızdırmazlık boyutları büyük ölçüde değişir
Yağ keçesinin dudak yapısının ve kurulum derinliği eşleşmesinin sağlamak için orijinal fabrika parça numarasını sorgulamak için makine seri numarasına başvurmanız önerilir.
Kurulum Önlemleri:
Değiştirmeden önce yağlama yağı boşaltın, şaft yüzeyini ve montaj koltuğunu temizleyin, aşınma izlerini veya çapakları çıkarın
Kurulurken, bastırmak için özel aletler kullanın, yağ keçesi dudağının deformasyonundan kaçının (kesinlikle çalmayı yasaklayın)
Dudak, az miktarda temiz yağlama yağı (yağ modelleri) veya özel yağlama gresi (yağsız modeller) ile kaplanmalıdır.
