Atlas Copco'nun Yağsız Kompresörlerinin Çek Valf Montajının Çekirdek Fonksiyonları ve Özellikleri
Tek yönlü akış kontrolü: Sadece sıkıştırılmış havanın kompresör çıkışından depolama tankına veya aşağı akış sisteme akmasına izin verir, bu da kapanma sırasında havanın kompresör ünitesine geri akmasını ve rotor, silindir ve diğer çekirdek bileşenlerine zarar vermesini önleyerek, yağlama yağının (varsa) veya kondens suyunun geri akışından dolayı rotor, silindir ve diğer çekirdek bileşenlere zarar verir.
Yağsız uyumluluk: Gıda sınıfı veya tıbbi dereceli sızdırmazlık malzemeleri (EPDM, PTFE gibi) kullanılarak, sızdırmazlık bileşenlerinin yaşlanması nedeniyle sıkıştırılmış havanın kirlenmesini önleyerek yağsız sıkıştırma ortamları ile uyumludur.
Basınç Adaptasyonu: Modele bağlı olarak, çalışma basıncı tipik olarak 0-10bar (standart tip) veya 0-40bar (yüksek basınç tipi) 'dir, bu da tasarlanan basınç aralığında güvenilir bir sızdırmazlık sağlar.

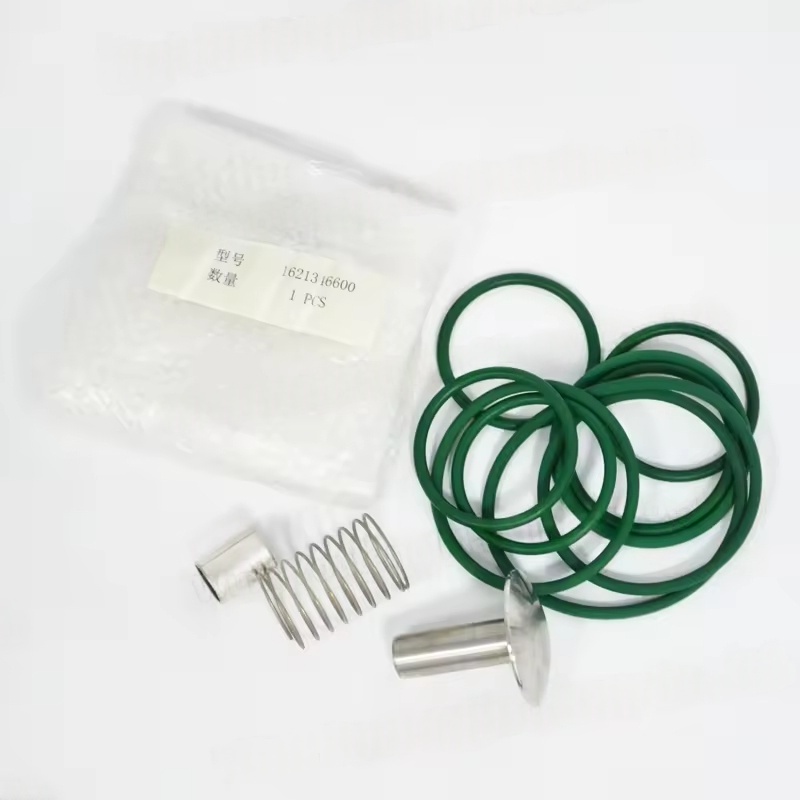

Tipik bileşenler
Çek valf gövdesi (genellikle alüminyum alaşım veya paslanmaz çelik, korozyona dayanıklı) yapılır)
Valf Çekirdeği (Kılavuz Yapısı ile, Hassas Çalıştırmayı Sağlayan)
Bahar (Kapanış Kuvvetleri Sağlama, Açılış Baskını Kontrol Etme)
Sızdırmazlık contası / o-ring (özel yağsız malzeme, sıcaklığa dayanıklı-20 ~ 120 ℃)
Kurulum flanşı veya dişli arayüz (modele göre belirlenir, genellikle G-iplik veya flanş bağlantısı)
Geçerli modeller ve yedek önlemler
Model Eşleştirme:
Yağsız küçük makineler (GA 3-7 VSD+ yağsız gibi) genellikle dişli bağlantılı kompakt çek valfleri kullanır
Büyük yağsız vidalı kompresörler (ZR 160-315 gibi) çoğunlukla tampon tasarımlı flanş tipi çek valf montajlarıdır
Boyut veya basınç uyumsuzluklarından kaçınmak için orijinal ekipman üreticisinin parça numarasını (ZT15, ZD75, vb.) Ve seri numarasına göre sorgulamak gerekir.
Başarısızlık Etkisi:
Çek valfinin başarısızlığı neden olabilir: kapatma sonrası sistem basıncında hızlı düşüş, başlangıç sırasında kompresör üzerindeki aşırı yük, ana ünitenin ters dönüş riski (özellikle değişken frekans modelleri için), akış aşağı havanın kontaminasyonu vb. Değiştirme zamanında gereklidir.
Belirli kısım bilgileri için, kompresörün tam modelini (ZR250 VSD FF gibi) ve üretim yılının kesin kontrol valf montaj numarasını ve kurulum kılavuzunu sorgulamak için önerilir.
