Atlas Copco MPV C40'ın temel işlevleri
Minimum sistem basıncının oluşturulması
Kompresör başladıktan sonra, MPV C40, yağ-gaz ayırıcıdaki basınç, set minimum basıncına (genellikle 4-5 bar) ulaşana kadar kapalı kalır, bu da yağlama yağının düzgün bir şekilde dolaşabilmesini sağlamak için açılır (basınç farkı ile ana yatağa ve rotor kandırma yüzeyine itilir), infetting basıncından dolayı zayıf yağlamayı önler.
Termal Kontrol Özelliği
Sıradan minimum basınç valfleriyle karşılaştırıldığında, sabit sıcaklık MPV C40, valf açıklığını veya açılış zamanlamasını sıkıştırılmış havanın sıcaklığına göre otomatik olarak ayarlayabilen, yağ gazının ayrılmasının verimliliğini optimize edebilen bir sıcaklık algılama elemanını entegre eder:
Düşük sıcaklıklarda (soğuk başlangıç gibi), sistemin hızla ısınmasına ve kondens suyunun oluşumunu azaltmasına yardımcı olmak için açılışı geciktirir;
Yüksek sıcaklıklarda (tam yükleme işlemi gibi), yağ-gaz ayırıcısının aşırı yüklenmesini önlemek için basıncı tam olarak kontrol eder.
Petrol-Gaz Ayrılma Sistemi Koruması
Petrol ve gaz karışık gazının ayırma elemanı üzerindeki (yağ ayırıcı çekirdeği gibi) (yağ ayırıcı çekirdeği gibi) anormal dalgalanmaları veya ters etkiyi önlemek için kompresör boşaltıldığında veya kapatıldığında, basınçlı hava akışının aşağı akış hattından geri akış akışının yağ-gaz ayırıcısına geri dönmesi ve servis ömrünü genişletmesi.
Kararlı akış aşağı basınç
Etkinleştirildikten sonra, kompresör yüklemesinin neden olduğu basınç dalgalanmalarını azaltarak ve akış aşağı gaz kullanan ekipmanın stabilitesini sağlayarak basınçlı çıkış basıncı olabilir.
Atlas Copco MPV C40 yapısı ve çalışma prensibi

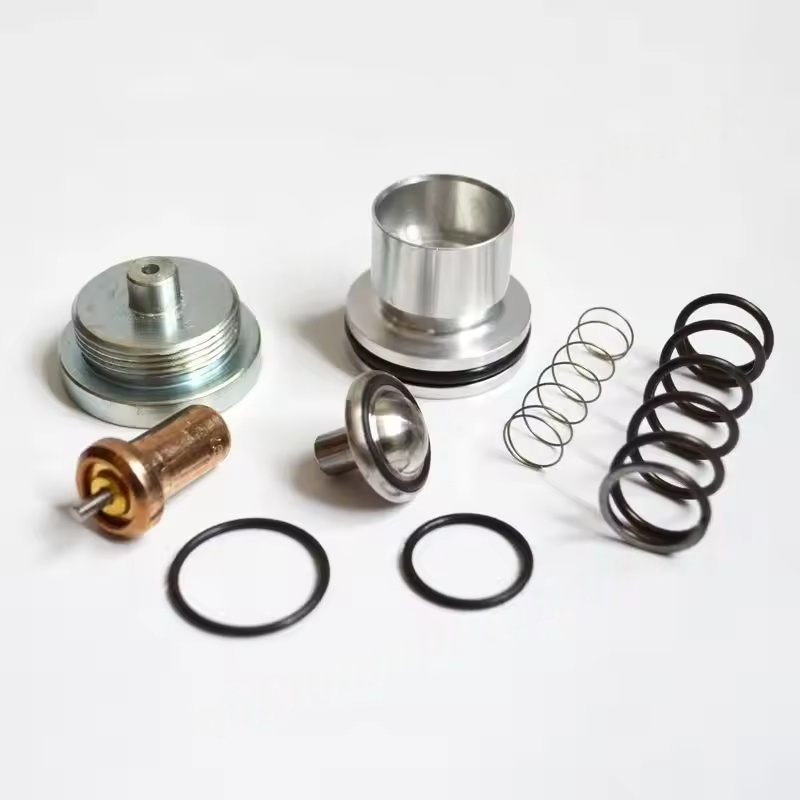

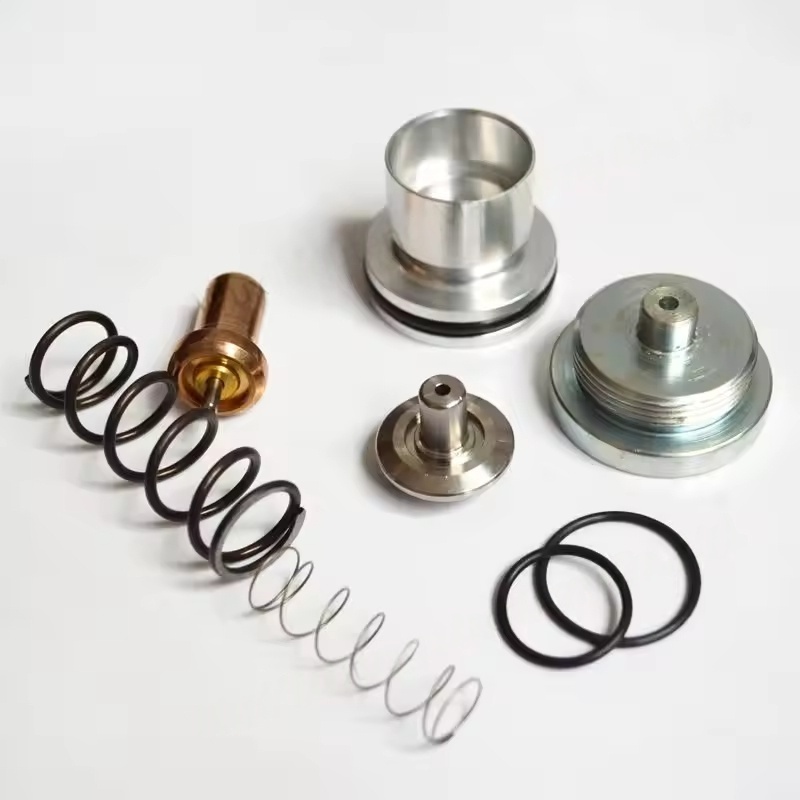

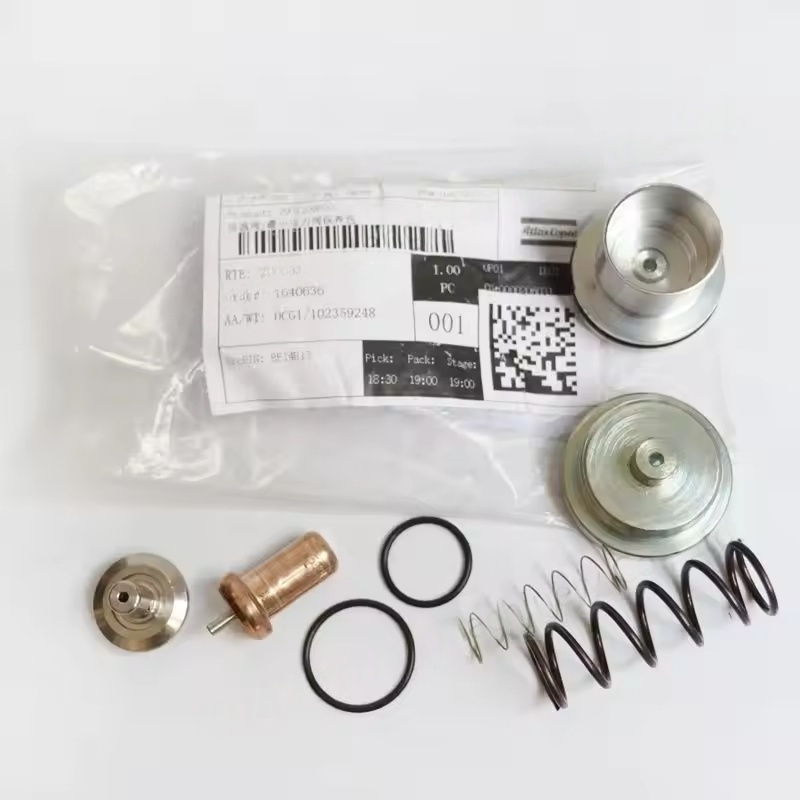

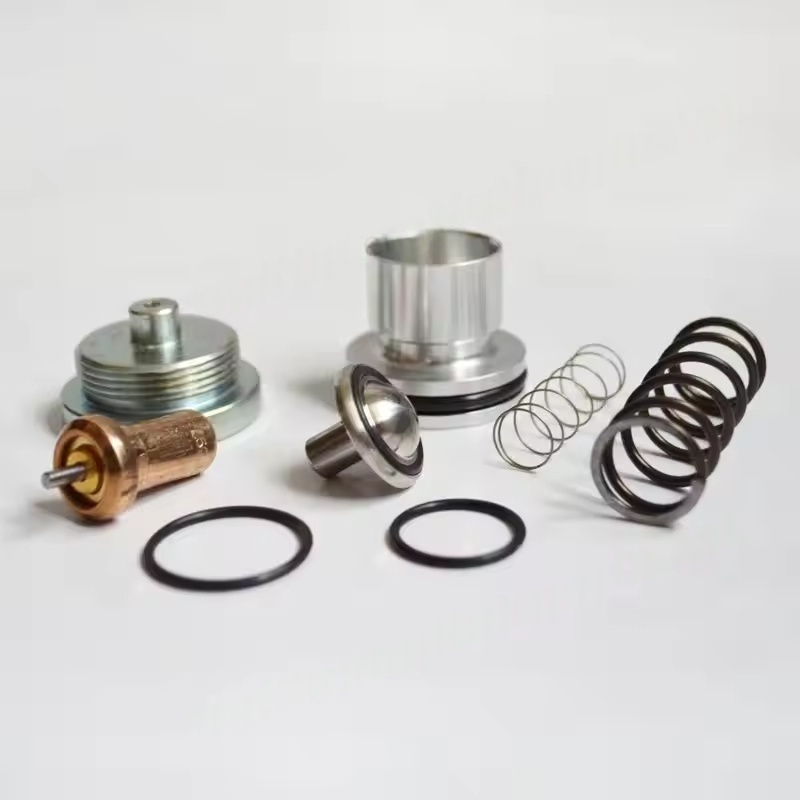

Ana yapı: Genellikle yağ gazı ayırıcı çıkışı ile sistem boru hattı arasına monte edilen valf gövdesi, valf çekirdeği, yay, sıcaklık sensörü (sabit sıcaklık kontrol ünitesi), contalar vb.
Atlas Copco MPV C40 Çalışma Mantığı:
Başlangıç aşaması: Yay kuvveti, valf çekirdeğinin kapanmasına neden olur ve yağ-gaz ayırıcıdaki basınç kademeli olarak artar;
ATLAS COPCO MPV C40 Ayar Basınç + Sıcaklık Durumuna ulaşır: Valf Çekirdeği Yay Kuvvetinin Açılması için Üstesinden Gelir ve Sıkıştırılmış Hava, aşağı akış sisteme çıkıştan girer;
ATLAS COPCO MPV C40 Kapatma / Boşaltma: Valf Çekirdeği, Ters akışı engelleyerek yay kuvvetinin eylemi altında kapanır.
