Atlas Copco Hava Kompresörleri için Yağ Filtresinin Tabanı - 1. Yapı ve Fonksiyon

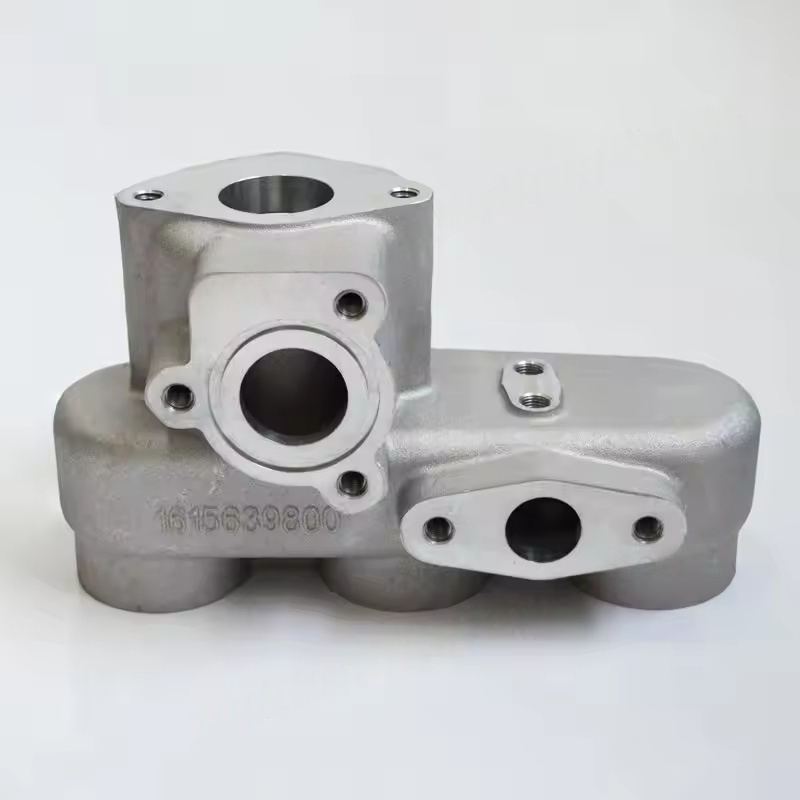

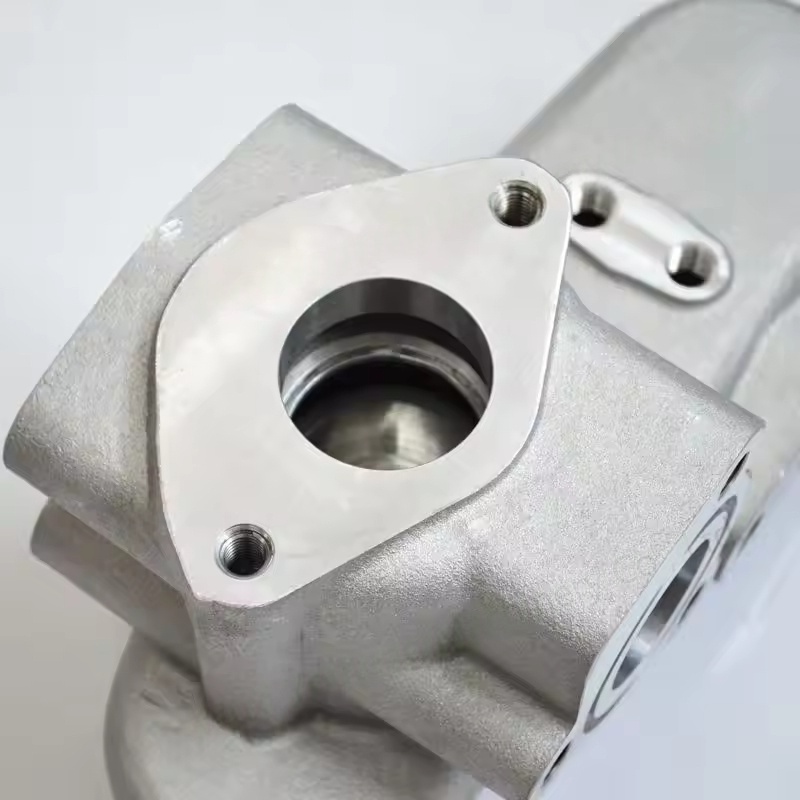

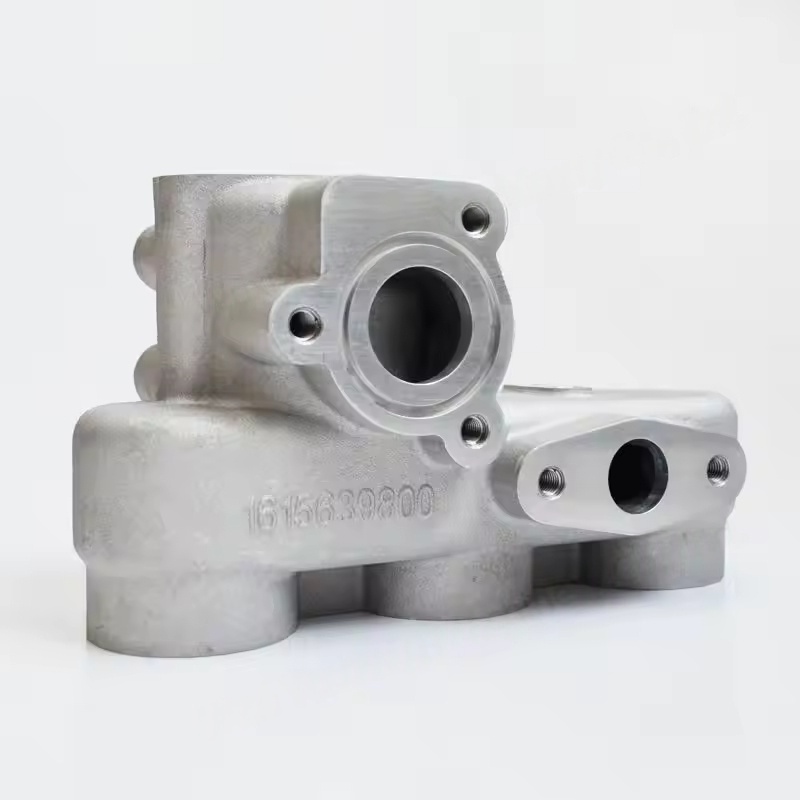

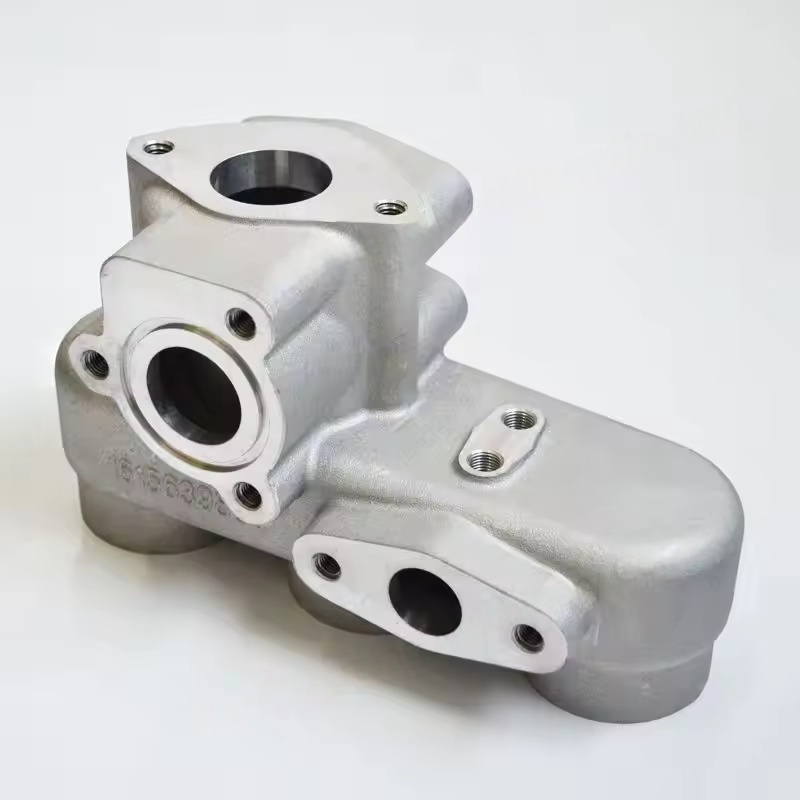

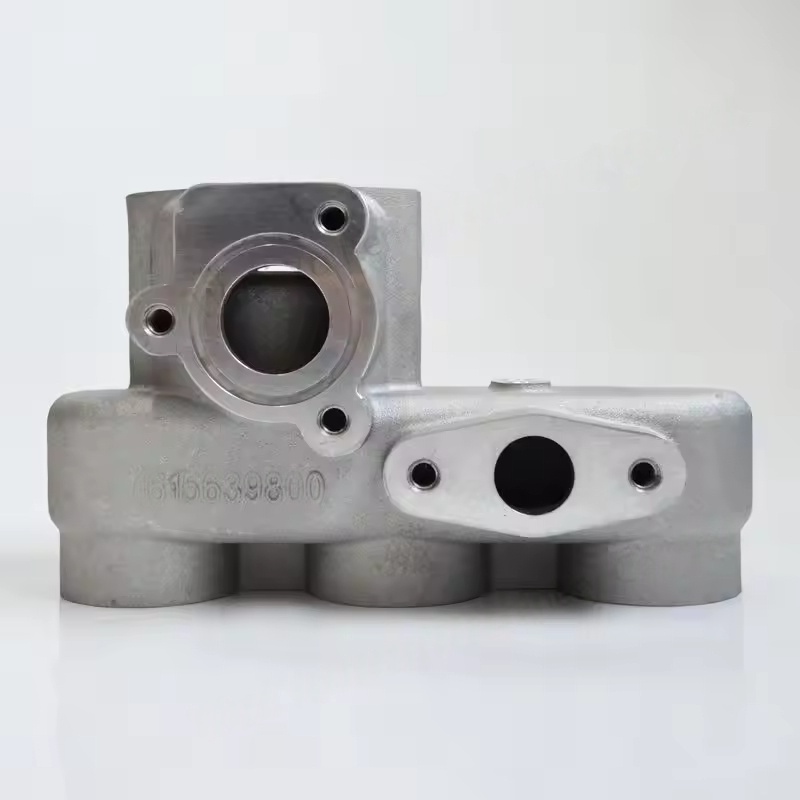

Çekirdek yapı: Yağ girişini, yağ çıkışını, kurulum arayüzünü ve sızdırmazlık yüzeyini entegre eden genellikle metal bir döküm (çoğunlukla alüminyum alaşım veya dökme demir). Bazı bazlar ayrıca bir bypass valfine sahiptir (filtre elemanı tıkandığında, bypass valfi, yağlama yağının filtre elemanının etrafında dolaşmasını ve akmaya devam etmesini sağlamak için açılır ve ana ünitenin yağ eksikliği nedeniyle hasar görmesini önler). Ana işlev:
Yağ filtresini sabitleyin ve gevşemeyi ve yağ sızıntısını önlemek için ünitenin titreşim ortamına güvenli bir şekilde takıldığından emin olun.
Filtreyi makinenin ana yağ geçişinden (filtrasyondan önce) girmek için yağlama yağını yönlendirin ve daha sonra filtrelenmiş temiz yağı makinenin ana yataklarına, rotorlarına vb. Geri gönderin (filtrasyondan sonra).
Sızdırmazlık tasarımı (O-ring veya sızdırmazlık contası ile) yoluyla, akış işlemi sırasında yağlama yağının sızmasını önleyerek kararlı sistem basıncı sağlar.
İi. Adaptasyon ve özellikler
Yağ filtresi ve ana yağ devresi ile kesin bağlantı sağlayarak, farklı hava kompresörlerinin (GA, ZR, ZT, vb.) Yağ devresi düzeni ve filtre spesifikasyonlarını (çap, arayüz ipliği) özelleştirin.
Malzeme, kurulum sırasında yağlama yağının ve torkun uzun süreli ıslatılmasına dayanabilen ve makine çalışması sırasında sıcaklık değişikliklerine uyum sağlayabilen belirli yağ direncine ve mekanik mukavemete sahiptir (-10 ila 120 ℃).
III. Yaygın sorunlar ve bakım
Sızıntı Hatası: Sızdırmazlık yüzeyinin taban ve filtre arasındaki aşınması, O-halkanın yaşlanması veya tabanın kendisinde çatlaklar, hepsi yağ sızıntısına yol açabilir. Sızdırmazlık parçalarının durumunu kontrol edin ve gerekirse tabanı değiştirin.
Tıklama veya zayıf akış: Tabanın içindeki yağ geçişi safsızlık birikimi veya döküm kusurları (kirlenmemiş çapaklar gibi) nedeniyle tıkanırsa, yağ akışının yetersiz yağlanmasına neden olur. Tabanı söküp temizleyin veya değiştirin.
Montaj Dikkat: Yağ filtresini değiştirirken, tabanın sızdırmazlık yüzeyini temizleyin, çizik veya deformasyon olup olmadığını kontrol edin; Yeni filtreyi takarken, belirtilen torka (genellikle 20-30 N · m) göre sıkın, taban ipliğine zarar veren veya sızıntıya yol açan aşırı sıkılmadan kaçının.
