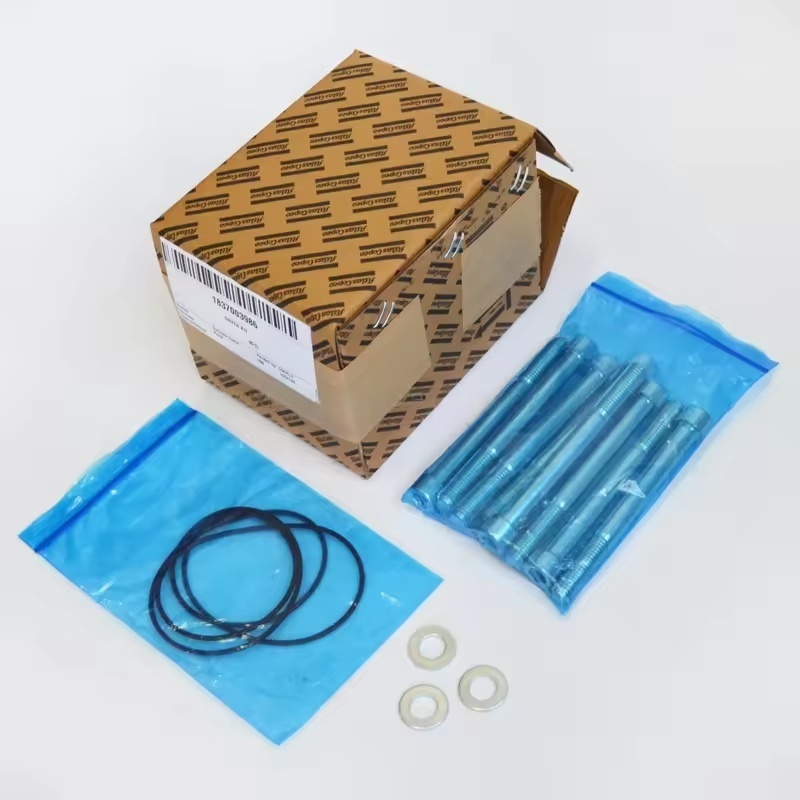

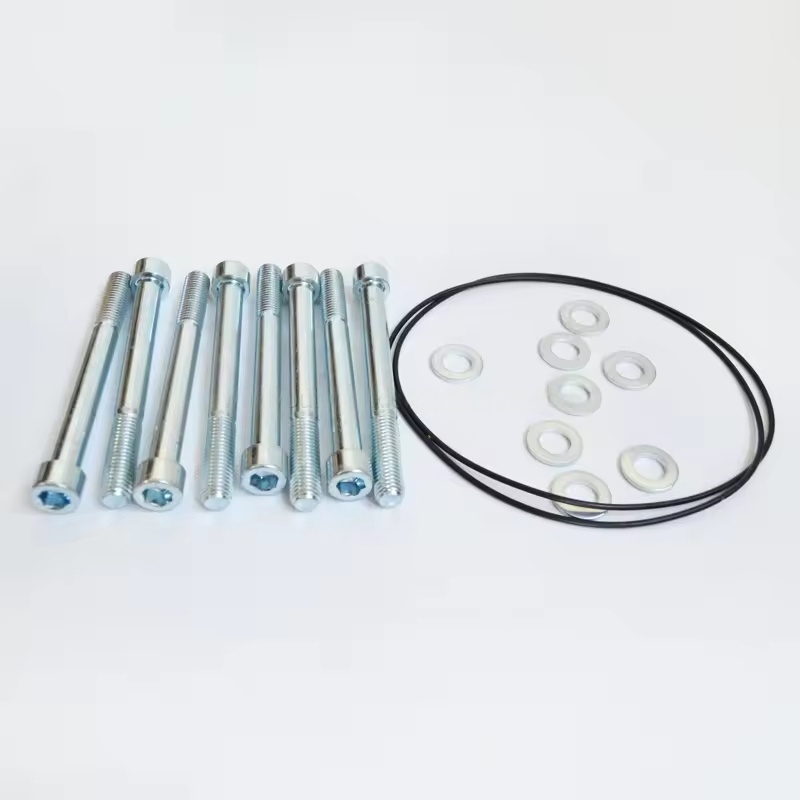

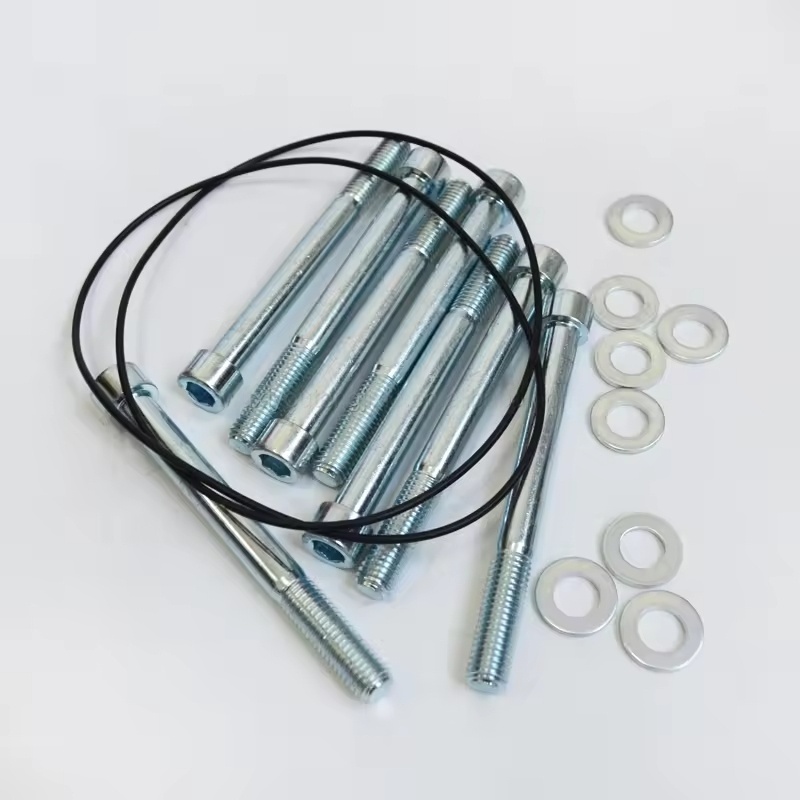

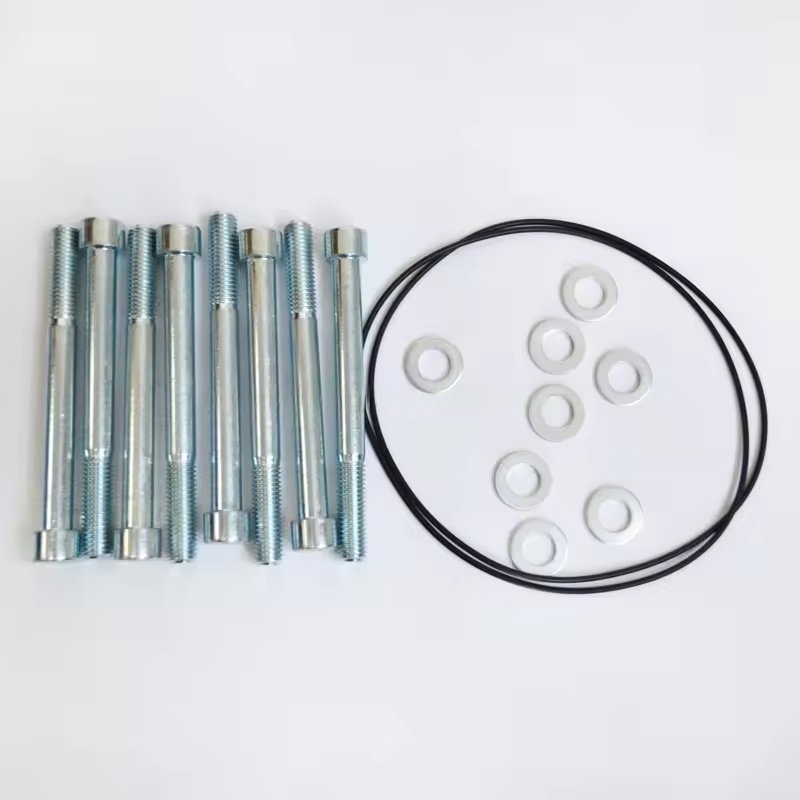

Hava kompresörü için orijinal atlas copco1837003986 kurutucu kiti

Atlas Copco adsorpsiyon kurutucusunun (DD/CD serisi gibi) ana bileşenleri:

Çift adsorpsiyon kuleleri

Çekirdek bileşenler genellikle yüksek performanslı adsorbanslar (moleküler elekler, aktif alümina gibi), adsorpsiyon (kompresyonlu hava kurutma) ve rejenerasyon (nemi çıkarma) arasında değişen ve sürekli hava beslemesi sağlayan iki paralel basınca dayanıklı kuledir.

Kontrol Valf Grubu

Kontrol sistemi tarafından adsorpsiyon kulelerinin, rejenerasyon egzozunun, basınç artışının vb. Değiştirilmesini tam olarak kontrol etmek için işbirliği olan solenoid valfleri, pnömatik valfler vb.

Yenileme sistemi

Atlas Copco Isıtıcı (bazı modeller için): "Sıcak rejenerasyon" daki ısıtma elemanı için kullanılır, adsorbanların (elektrikli ısıtıcılar gibi) yenilenmesi için ısı sağlar ve rejenerasyon verimliliğini artırır.

Gaz kelebeği valfi / akış ölçer: Hava sıkıştırma kaybını azaltırken rejenerasyon etkisini sağlayarak rejenerasyon gazının akışını ve basıncını kontrol eder.

Egzoz susturucu

Rejenerasyon egzoz bağlantı noktasına monte edilen, egzoz gürültüsünü azaltır ve çevre koruma gereksinimlerini karşılar.

Filtre

Filtre öncesi (yağ, tozun çıkarılması) ve filter sonrası (adsorbandan toz çıkarma), adsorbanı koruyarak ve çıkış havasının kalitesini iyileştirir. Kontrol sistemi

Otomatik çalışma, durum izleme ve arıza alarmı elde etmek için PLC denetleyicileri, dokunmatik ekranlar (bazı modeller için), sensörler (basınç, sıcaklık) vb.

Drenaj cihazı

Adsorpsiyon kulesinin rejenerasyon işlemi sırasında üretilen kondens suyunu deşarj eder.

İi. Soğutma kurutucusunun bileşenleri (FD serisi gibi)

Soğutucu / Evaporatör

Genellikle etkili bir plaka ısı eşanjörü. Pre-soğutucu, soğuk hava ısısını geri kazanmak ve alım hava sıcaklığını azaltmak için kullanılır; Evaporatör, basınçlı havayı doğrudan soğutucudan soğutur ve su buharının yoğunlaşmasına neden olur.

Soğutma kompresörü

Sürekli soğutma kapasitesi sağlamak için verimli bir kompresör (girdap tipi gibi) kullanan soğutma sisteminin çekirdeği.

Kondansatör

Hava soğutmalı veya su soğutmalıdır, soğutucuyu gazdan sıvı duruma dönüştürür ve ısıyı serbest bırakır.

Genişletme valfi / kılcal tüp

Soğutucu akışını ve basınç azaltmayı kontrol ederek, buharlaştırıcıdaki soğutucunun verimli buharlaşmasını ve ısıl emilimini sağlar.

Hava-su ayırıcı

Sıkıştırılmış hava soğuduktan sonra üretilen sıvı suyu, genellikle santrifüj veya bölme tasarımı kullanarak ayırır.

Otomatik drenaj cihazı

Ayrılık tarafından toplanan kondens suyunu, çoğunlukla elektronik veya şamandıra tipini boşaltır, kapsamlı drenaj sağlar ve basınçlı hava sızıntısı yoktur.

Filtre

Filtre (yağ ve toz çıkarma) kurutucuyu korur ve bazı modeller daha fazla hava saflaştırması için bir filtre sonrası içerir. Kontrol sistemi

Soğutma sisteminin sıcaklığını ve basıncını izlemek ve otomatik başlangıç-durma ve arıza koruması elde etmek için sıcaklık kontrolörleri, basınç anahtarları, gösterge ışıkları vb.

III. Genel Yardımcı Bileşenler

Basınç göstergesi / termometre: Giriş ve çıkış basıncını ve sıcaklığını gerçek zamanlı olarak görüntüler ve işlem izlemeyi kolaylaştırır.

Güvenlik valfi: Sistem basıncı sınırı aştığında basıncı otomatik olarak serbest bırakır ve ekipman güvenliğini sağlar.

Base / Frame: Tüm bileşenleri kolay kurulum ve bakım için entegre eder.
