Atlas Copco Hava Kompresörü Sıcaklık Kontrol Valf Kiti
I. Kit kompozisyonu ve çekirdek fonksiyonları

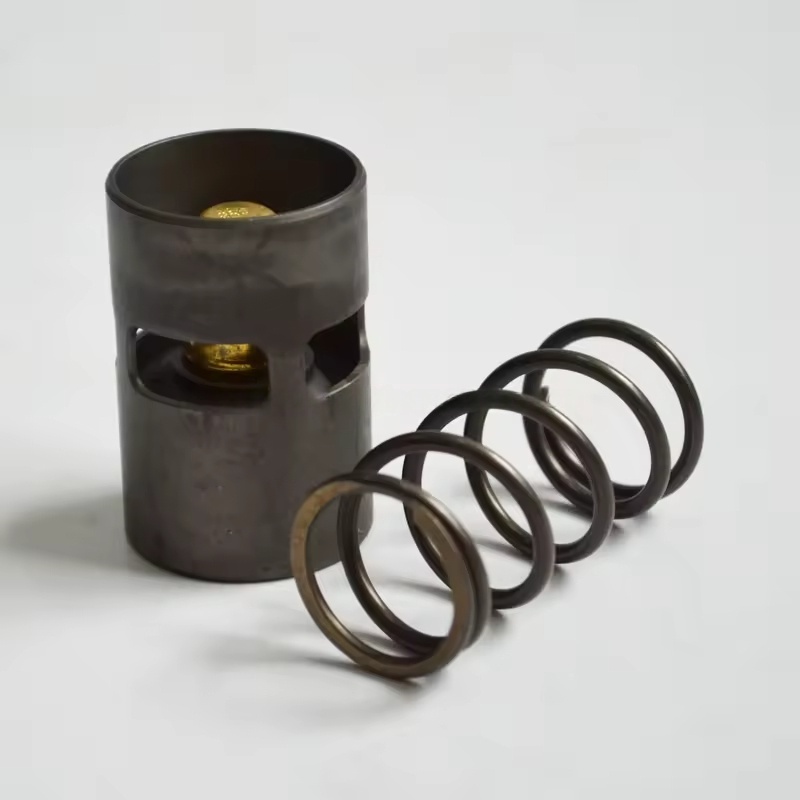

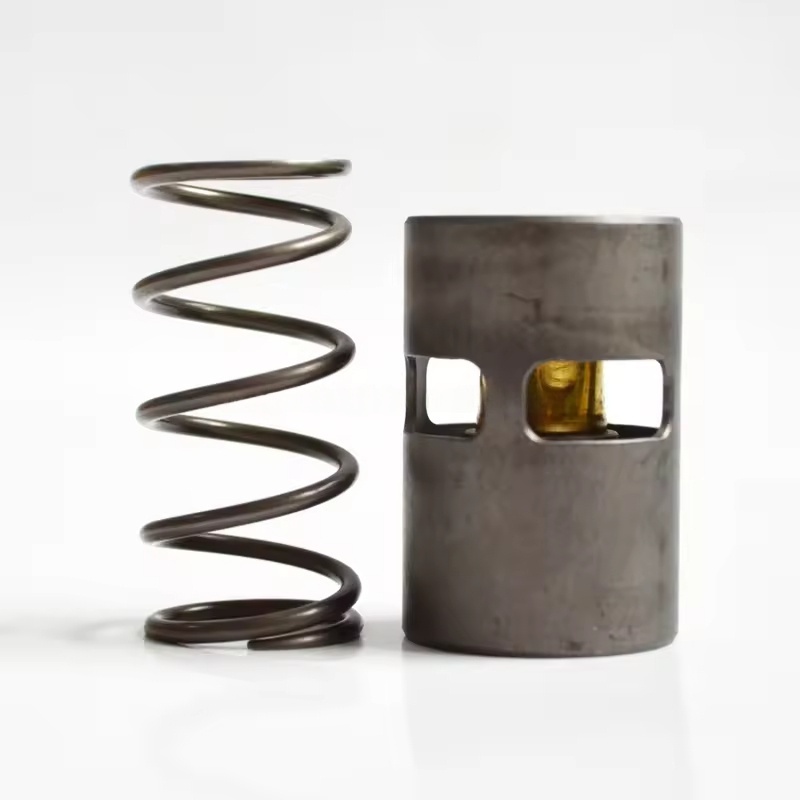

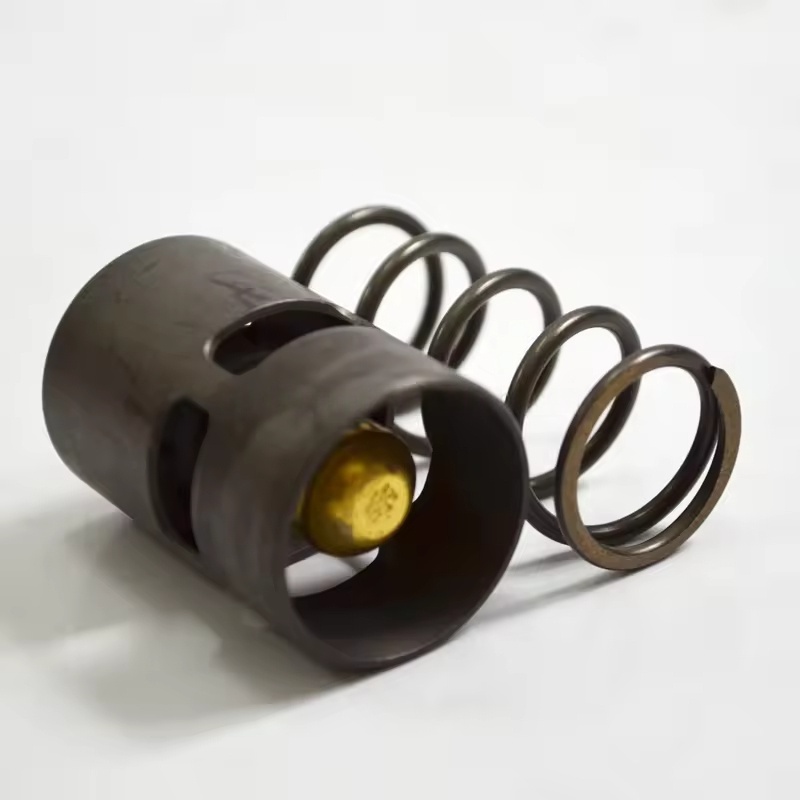

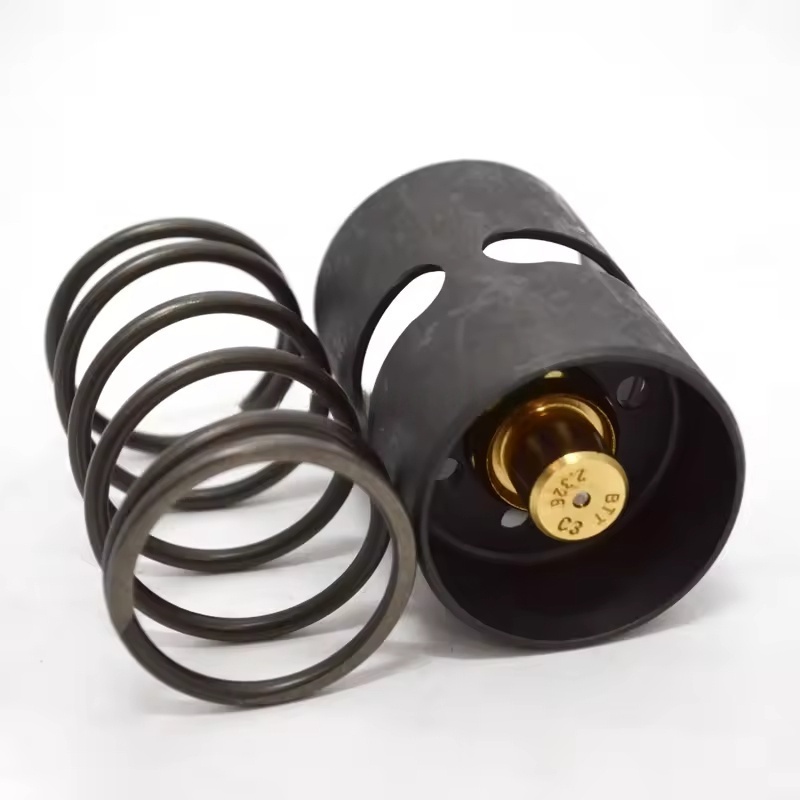

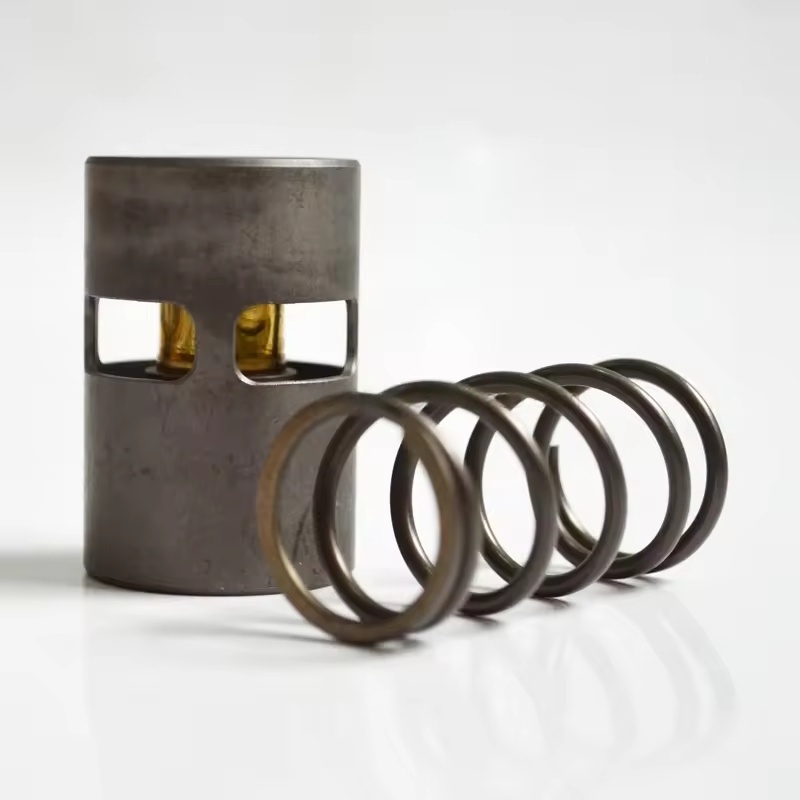

Ana Bileşenler: Genellikle sıcaklık kontrol valfi gövdesini (sıcaklık algılama elemanını içeren), valf çekirdeği, yay, contalar (O-rings, contalar), baypas boru hattı eklemleri ve kurulum aksesuarları vb. İçerir.
Çalışma prensibi: Sıcaklık algılama elemanı (balmumu sıcaklığı algılama ampulü gibi) yoluyla, yağ sıcaklığı değişimini algılar ve valf çekirdek açıklığını otomatik olarak ayarlar:
Yağ sıcaklığı ayarlanan değerin daha düşük olduğunda, valf çekirdeği soğutma devresini kapatır ve yağlama yağı baypastan geçer ve doğrudan ana üniteye girer ve hızla yağ sıcaklığını yükseltir.
Yağ sıcaklığı set değerine ulaştığında, valf çekirdeği kademeli olarak açılır ve yağlama yağı, dolaşımdan önce soğutma için soğutma ünitesine girer ve aşırı yağ sıcaklığından kaçınır ve yağ kalitesinin bozulmasına yol açar.
İi. Adaptasyon Özellikleri
Kontrol sıcaklığı doğruluğunu ve üniteyle eşleşmesini sağlamak için yağ akışı, basınç parametreleri ve kurulum alanı ile farklı hava kompresörleri (GA, ZR, ZT, vb.) İçin özelleştirilmiştir.
Malzeme Seçimi: Yağa dirençli, yüksek sıcaklık dirençli metaller (pirinç, paslanmaz çelik gibi) ve yağlama yağ ve sıcaklık dalgalanma ortamlarının uzun süreli daldırılması için uygun özel kauçuk kullanır.
III. Değiştirme veya bakım senaryoları
Düzenli Değiştirme: Valf çekirdeği aşınmasını, sıcaklık algılama elemanının yaşlanmasını ve sonuçta kontrol arızasını önlemek için her 4000-6000 saatte bir veya senkronize olarak yağlama yağı ile değiştirilmesi önerilir.
Hata Tezahürleri:
Yağ sıcaklığı sürekli olarak düşük (80 ℃ altında), muhtemelen valf çekirdeği bypass konumuna sıkışmış ve yağlama yağının soğutma ünitesine girmesini önler.
Muhtemelen valf çekirdeği, sıcaklık algılama elemanının kapalı konumuna veya arızasına sıkışması nedeniyle anormal derecede yüksek yağ sıcaklığı (100 ℃), soğutma devresi açılmamıştır.
Çoğunlukla yaşlanma ve mühürlerin hasarından kaynaklanan yağ sızıntısı.
IV. Değiştirme ve kurulum için anahtar noktalar
Hazırlıklar:
Güç kaynağını kapatın ve ayırın, boru hattındaki yağ basıncını serbest bırakın, ünitenin soğumasını bekleyin.
Uyumlu orijinal fabrika kitini, anahtarı, sızdırmazlığı (gerekirse) ve temizleme bezini hazırlayın.
Değiştirme Adımları:
Sıcaklık kontrol vanasının giriş ve çıkış yağı boru hatlarını sökün, artık yağlama yağını toplayın.
Eski valf sabitleme cıvatalarını gevşetin, eski valfi çıkarın, yağ lekelerini ve sızdırmazlık maddelerini montaj yüzeyindeki temizleyin.
Yeni valf düzeneğinin sağlam olup olmadığını kontrol edin, tüm contaları değiştirin, yeni valfi orijinal fabrika yönüne takın (giriş ve çıkış yağı yönüne dikkat edin).
Boru derzlerini sıkın ve sızıntı olmamak için cıvataları sabitleyin.
Hata Ayıklama ve İnceleme:
Üniteyi başlatın ve yağ sıcaklığının normal aralıkta değişip değişmediğini gözlemleyin (80-95 ℃).
Valf bileşenlerinde ve boru arayüzlerinde yağ sızıntısı olup olmadığını kontrol edin, kontrol sıcaklığının hassas tepkisini onaylayın.
