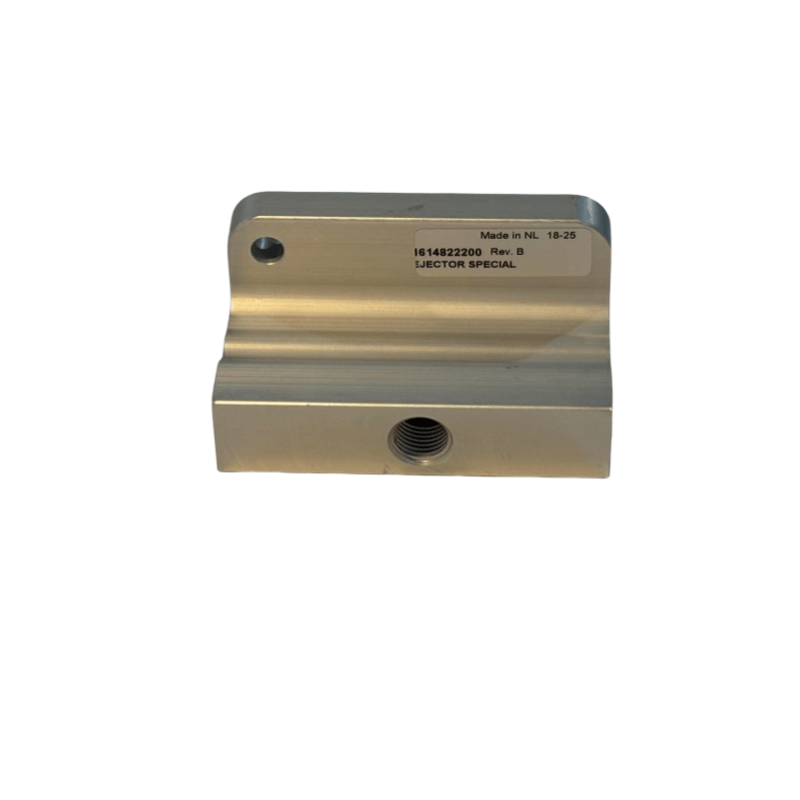

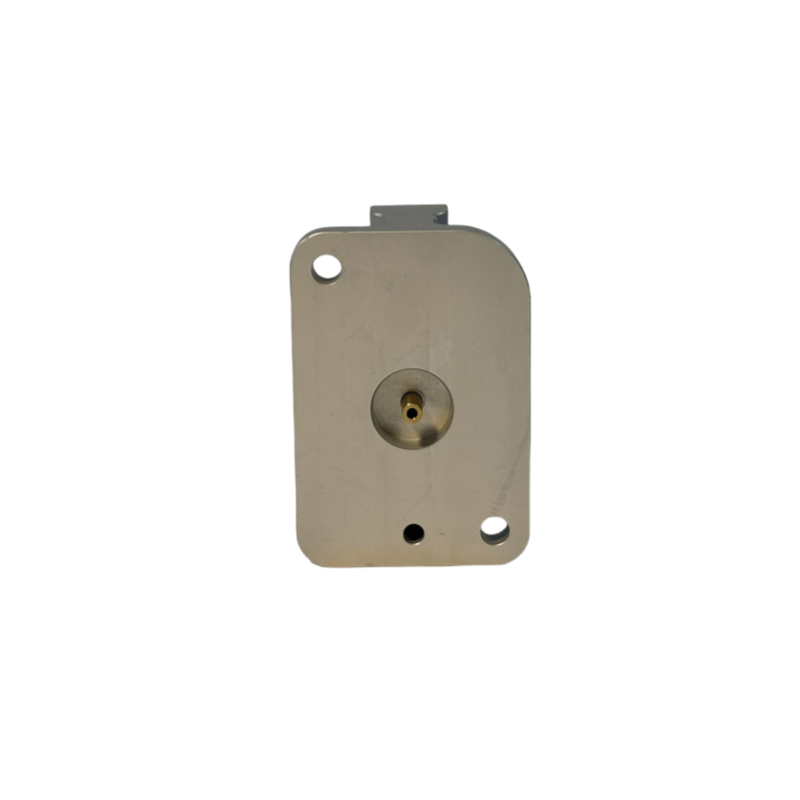

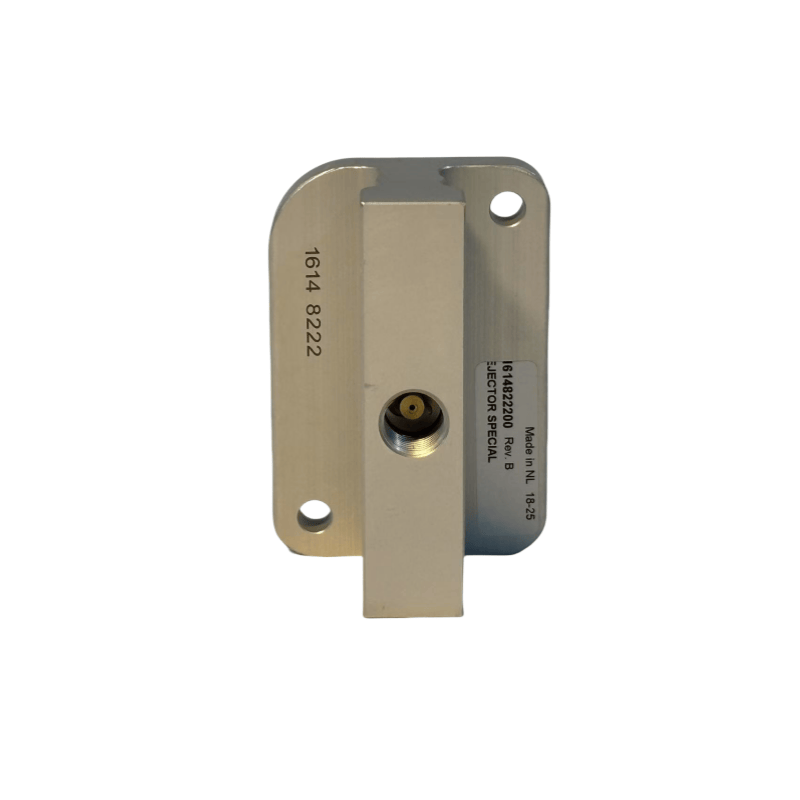

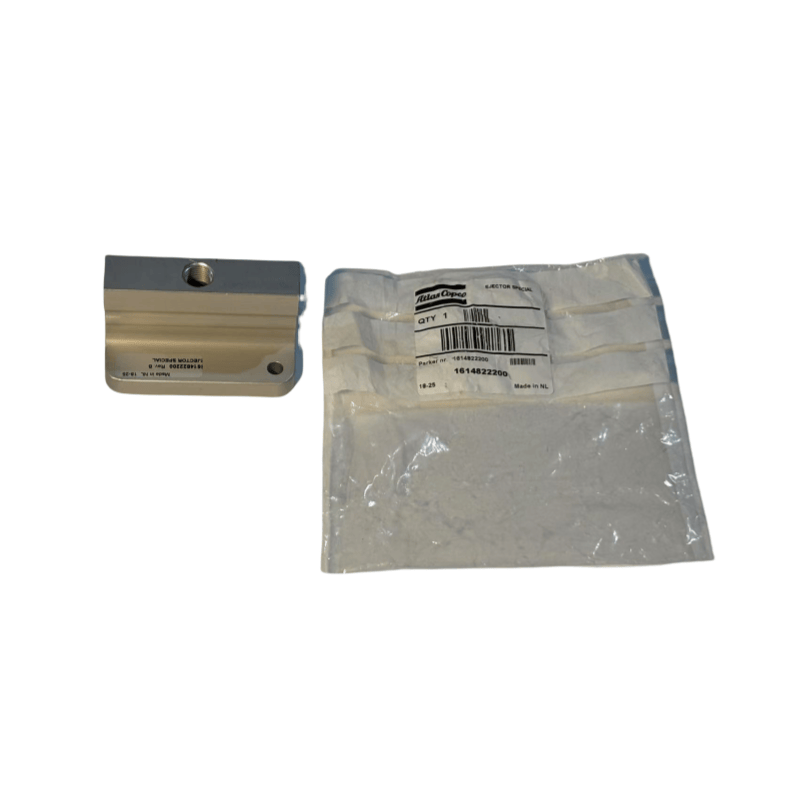

Atlas Copco Hava Kompresör Kapak Valfi Bölüm 1614822200

Ana işlev

Alım ve egzoz kontrolü:

Piston tipi hava kompresörlerinde, kapak valfi genellikle giriş valfini ve egzoz valfini entegre eder. Valflerin açılması ve kapanması yoluyla, piston hareketi ile koordineli olarak, gaz alımını (solurken, emme valfi açılır ve egzoz valfi kapanır) ve sıkıştırma ve deşarj sırasında (deşarj yaparken, egzoz valfi açılır ve emme valfi kapanır), bu da gaz sıkıştırma döngüsü elde etmek için çekirdek bileşendir.

Basınç Sızdırması:

Valfin ve silindir kapağının sızdırmazlık yüzeyleri, basınçlı gazın sızmasını önlemek ve silindir içindeki basınç verimliliğini sağlamak için contalar veya hassas uyumlar ile kapatılır ve sızıntı nedeniyle sıkıştırma kapasitesindeki azalmayı önler.

Aşırı yük koruması:

Bazı kapak valfleri basınç koruma yapıları ile tasarlanmıştır. Silindirin içindeki basınç anormal derecede yüksek olduğunda, valf otomatik olarak basıncı serbest bırakmak için açılır, bu da silindir gövdesi, piston ve diğer bileşenlerin aşırı basınç nedeniyle hasar görmesini önler.

Hava Akışı Rehberliği:

Valfin akış yolu tasarımı, gaz akış yolunu optimize edebilir, hava direncini azaltabilir ve hava kompresörünün emme verimliliğini ve egzoz pürüzsüzlüğünü artırabilir.

Ortak yapılar ve türler

Yapısal Formla:

Yay plakası valfi: İnce metal yay plakaları (veya plastik plakalar), valf koltukları ve sınırlayıcılardan oluşur, gazın basınç farkı nedeniyle yay plakasının deformasyonu ile açılıyor ve kapanır. Yapı basittir ve küçük piston tipi hava kompresörlerinde yaygın olarak kullanılan hızlı bir yanıta sahiptir.

Bilyalı Valf / Kelebek Valfı: Orta ve yüksek basınçlı hava kompresörleri için uygun, iyi sızdırmazlık performansı ile açma-kapıyı kontrol etmek için topun veya kelebek plakasının dönüşü ile kontrol edilir, ancak yapı nispeten karmaşıktır.

Diyafram valfi: Valfin açılmasını ve kapanmasını kontrol etmek için elastik diyaframın deformasyonunu kullanma, düşük basınç ve küçük akış senaryoları için uygun, güçlü korozyon direnci ile.

Kurulum konumuna göre:

Silindir ucu kapağında entegre valf (küçük hava kompresörlerinde yaygın olarak kullanılır);

Silindir kapağının dışına bağımsız olarak monte edilmiş valf bileşenleri (büyük hava kompresörlerinde yaygın olarak kullanılır, bakım ve değiştirmeyi kolaylaştırır). Malzeme:

Valf plakası / valf çekirdeği: çoğunlukla yüksek mukavemetli alaşımlardan (yay çeliği gibi) veya aşınmaya dirençli plastiklerden (POM gibi) yapılmış ve yorgunluk direncine ve darbe direncine sahip olmalıdır;

Valf koltuğu / valf gövdesi: Dökme demir, alüminyum alaşım veya paslanmaz çelik, ortama (az miktarda safsızlık içeren hava veya gaz) ve çevreye bağlı olarak korozyona dayanıklı bir malzeme seçin.

Sızdırmazlık Performansı: Nominal basınç altında sızıntı yapmamalıdır. Genellikle sızdırmazlık yüzeyinin doğruluğu (ayna işleme gibi) veya sızdırmazlık contalarının (nitril kauçuk, metal kaplı contalar) kullanımı ile elde edilir.

Ortak hatalar ve bakım

Hata Tezahürleri:

Hava kaçağı: Hava kompresörünün egzoz hacminde bir azalmaya, gerekli basınca ulaşamama ve anormal çalışma gürültüsüne yol açar;

Valf sıkışması: safsızlıklar, yağ lekeleri birikimi veya valf plakasının deformasyonundan kaynaklanan, valfin normal olarak açılamamasına veya kapatamamasına neden olan, muhtemelen anormal silindir basıncına neden olur;

Valf plakası kırığı: Sıkıştırma döngüsünü ciddi şekilde etkileyecek ve hatta silindir gövdesine zarar verecek uzun süreli yüksek frekanslı titreşim veya malzeme yorgunluğu nedeniyle.
