Atlas Copco Hava Kompresörü Yağ Seviye Göstergesi Ana Fonksiyonlar
Yağ seviyesi izleme: Hava kompresörü içindeki yağlama yağının akım yüksekliğini gerçek zamanlı olarak gösterir, operatörlerin yağ miktarının çalışma gereksinimlerini karşılayıp karşılamadığını belirlemelerine yardımcı olur (genellikle "minimum" ve "maksimum" ölçekler içinde).
Petrol kalitesi gözlemi: Bazı şeffaf yağ seviyesi göstergeleri, yağın rengini ve durumunu aynı anda gözlemleyebilir ve yağlama yağının bozulup bozulmadığının belirlenmesine izin verebilir (siyah dönüş, emülsifiye edici veya safsızlıklar içermek gibi).
Güvenlik Uyarısı: Yetersiz yağ, artan bileşen aşınması veya artan yakıt tüketimi ve aşırı yağ durumunda yağ ayırıcının verimliliğini azaltma ve artan yakıt tüketimi nedeniyle zayıf yağlamayı önlemek için anormal yağ seviyeleri (çok yüksek veya çok düşük) için erken bir uyarı verir.
Ortak türler ve yapılar
Malzeme Sınıflandırması ile:
Cam/Akrilik Yağı Seviye Göstergesi: Doğrudan yağ tankı veya yağ ayırıcı gövdesine monte edilen şeffaf malzemeden yapılmış, yağ seviyesini ölçek hatlarından gösteren. Düşük maliyet, sezgisel gözlem, ancak kırılgan, düşük basınçlı, normal sıcaklık alanları için uygun.
Metal kabuk yağı seviyesi göstergesi: İçeride şeffaf bir gözlem penceresi (cam veya ısıya dayanıklı plastik) olan metal malzemeden yapılmış, yüksek basınç ve darbeye dirençli, yüksek basınçlı silindir gövdeleri veya yüksek sıcaklık ortamları için uygun.

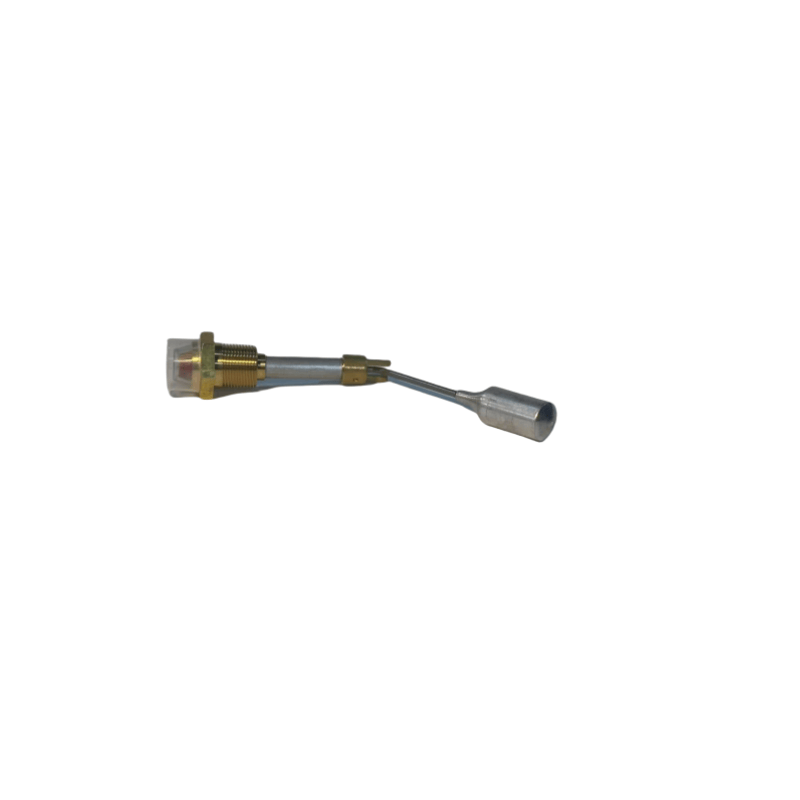

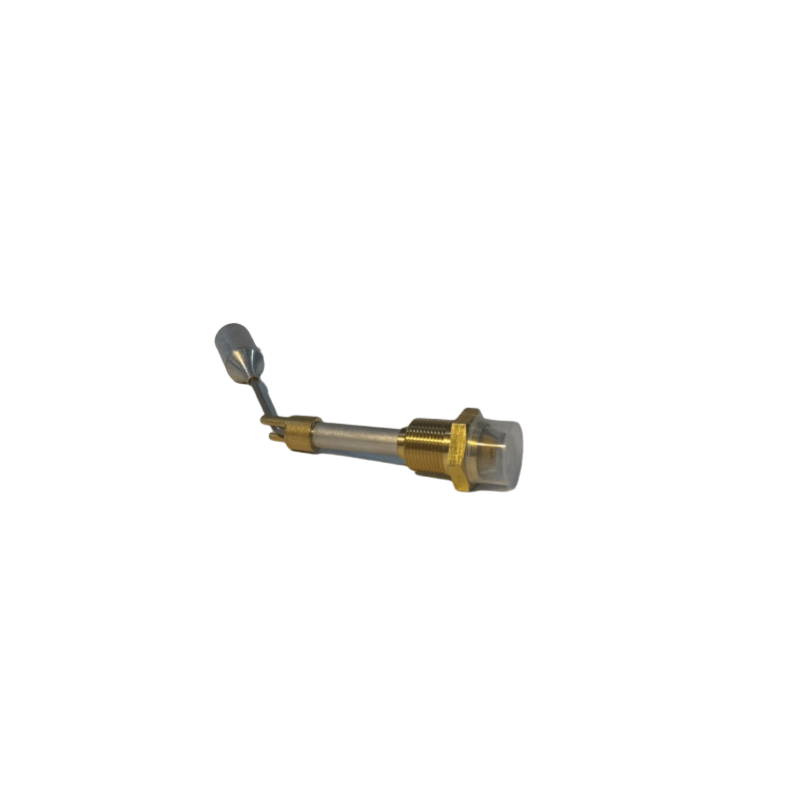

Manyetik Yağ Seviyesi Göstergesi: Float yükselen ve dış manyetik gösterge şeridini renk değiştirmeye, temassız yağ seviyesi ekranı elde etmek, iyi sızdırmazlık, yüksek basınç, yanıcı ve patlayıcı ortamlar için uygun olan manyetik bağlantı prensibini kullanır.
Kurulum yöntemi ile:
Ekleme tipi: Doğrudan yağ tankına yerleştirilir, yandan veya üstte gözlemlenen basit yapı.
Flanş Tipi: Yağ tankı muhafazasına, yüksek basınçlı alanlar için uygun, daha iyi bir sızdırmazlık yoluyla bağlanır.
Tüp tipi: Yağ tankına metal bir tüpten bağlanır, esnek olan uygun bir gözlem pozisyonuna monte edilebilir.
Anahtar parametreler ve seçim
Çalışma Basıncı: Yetersiz basınç direnci nedeniyle çatlamayı önlemek için hava kompresörünün yağ odası basıncına (düşük basınçlı hava kompresörleri 0.7-1.0MPa, 10MPA veya daha fazla yüksek basınçlı modeller gibi) eşleşmesi gerekir.
Çalışma sıcaklığı: Yağlama yağının çalışma sıcaklığına göre (genellikle -20 ℃ ~ 120 ℃), yüksek sıcaklık modelleri yüksek sıcaklıklara dirençli malzemelerin (borosilikat cam, metal malzemeler gibi) kullanılmasını gerektirir.
Gözlem yöntemi: kurulum ortamına göre seçilen (doğrudan gözlem için maruz kaldı) veya gizlenmiş (çarpışmayı önlemek için koruyucu bir kapakla).
Arayüz Boyutu: Yağ tankının bağlantı ipliği veya flanş boyutunun eşleşmesi gerekir (M16 × 1.5, G1/2, vb.).
Kurulum ve Kullanım Önlemleri
Kurulum Konumu: Hava kompresörü ne zaman durdurulduğunu gözlemlemenin kolay olduğu, borular veya bileşenler tarafından bloke edilmekten ve yüksek sıcaklık ısı kaynaklarından veya yüksek hızlı dönen bileşenlerden uzakta gözlemlenmesi kolay olduğu bir konumda seçilmelidir.
Temizlik ve Bakım: Yağ lekelerini ve tozunu gidermek için yağ seviyesi göstergesinin yüzeyini düzenli olarak silin ve açık gözlem sağlar; Cam/şeffaf bileşenler hasar gördüğünde veya ölçek bulanıklaştığında değiştirin.
Yağ seviyesi yargısı:
Hava kompresörü durdurulduktan ve yağ devresi, çalışma sırasında yağ dolaşımının neden olduğu yağ seviyesi sapmasını önlemek için yağ (genellikle 10-15 dakika) geri döndürdükten sonra gözlemleyin.
Yağ seviyesi "min" (minimum) ve "maksimum" (maksimum) ölçekler arasında tutulmalıdır. Alt sınırdan daha düşük, zamanında yağ ikmalini gerektirir ve üst sınırdan daha yüksek, fazla yağın boşaltılmasını gerektirir.
Sızdırma önleyici sızdırmazlık: Montaj sırasında bütünlük için sızdırmazlık contasını kontrol edin, yağ sızıntısını önlemek için orta derecede sıkma kuvveti kullanın.
