I. Atlas Copco vidalı hava kompresör yağı ayırıcısının çekirdek fonksiyonları
Yağ-gaz ayırma: Vida kompresörü tarafından boşaltılan yağ gaz karışımı (1000-2000 ppm konsantrasyonda yağ içeren) son derece düşük bir seviyeye ayrılır (yüksek kaliteli ayırıcılar, temiz sıkıştırılmış hava çıkışını sağlayarak 3 ppm'nin altına düşürebilir).
Yağ Geri Dönüş Garantisi: Ayrılmış yağlama yağı, yağ kaybını önlemek ve yağlama sistemi dolaşımını korumak için yağ geri dönüş borusu aracılığıyla kompresör ana ünitesine geri gönderilir.
Basınç Kararlılığı: Sıkıştırılmış hava çıkışı için bir tampon bileşeni olarak, hava akışı titreşimini azaltır ve sistem basıncını stabilize eder.
İi. Atlas Copco vidalı hava kompresör yağı ayırıcısının yapı bileşimi
Separatör gövdesi
Basınca dayanıklı çelikten yapılmıştır ve genellikle dikey veya yatay silindirik bir şekildedir. Ayırma bileşenlerini barındırır ve kompresörün nominal egzoz basıncına (genellikle 0.7-1.3 MPa) ve yüksek sıcaklıklara (80-100 ℃) dayanmalıdır.
Ayırma bileşenleri
Birincil ayırma tabakası: Çoğunlukla santrifüj veya bölme yapısında, çoğu yağ damlacıklarını (yaklaşık%90) ayırmak için yağ ve gazın yoğunluk farkı ve atalet kuvvetini kullanarak.

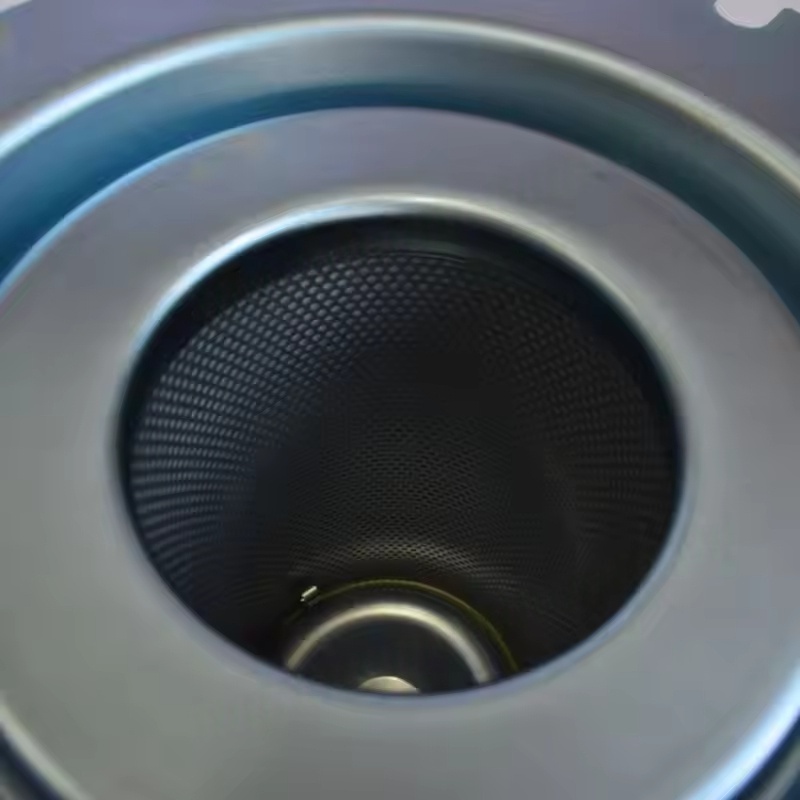

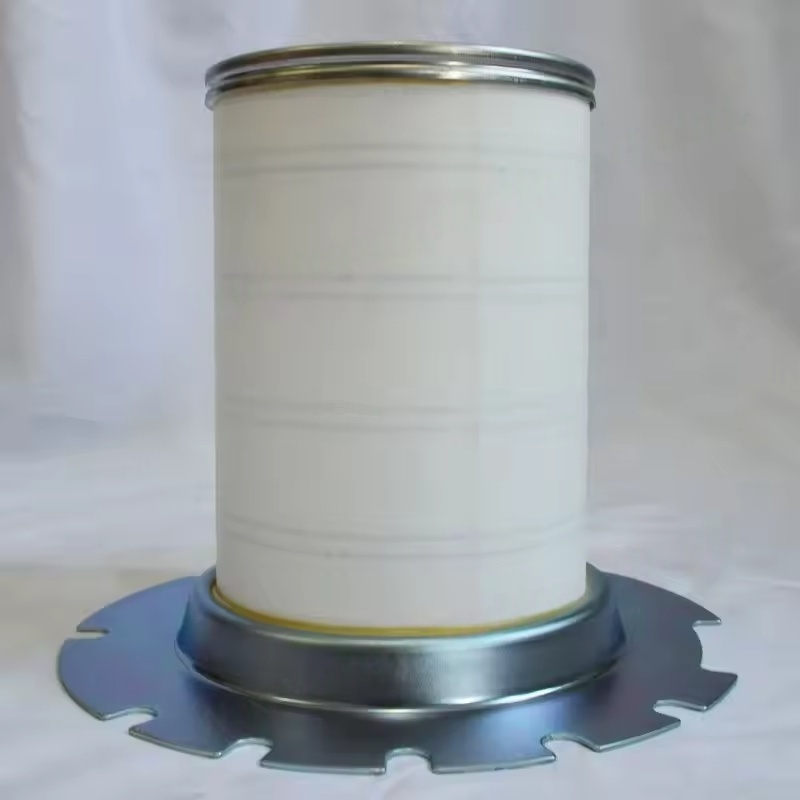

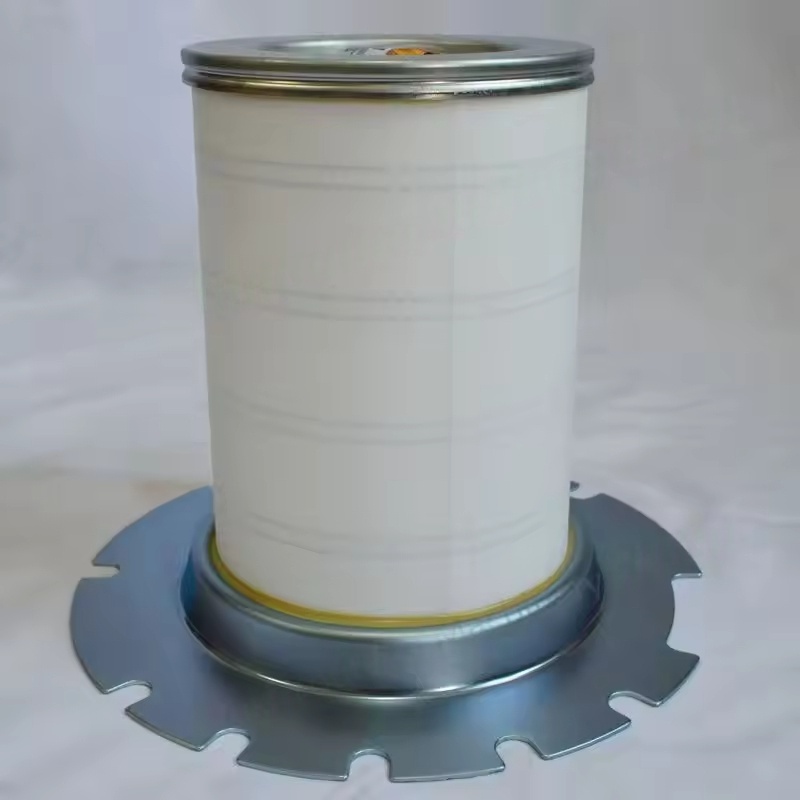

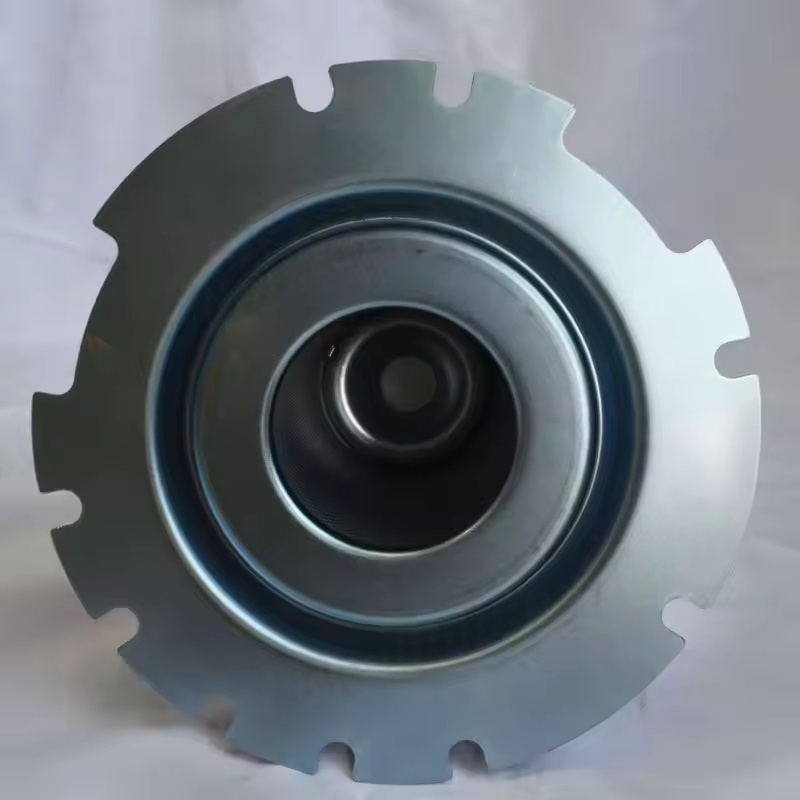

İnce Ayırma Katmanı: Çekirdek, fiberglas veya polyester liflerden yapılmış bir filtre elemanıdır, bu da ayrılma doğruluğunu sağlamanın anahtarı olan müdahale, difüzyon ve agregasyon yoluyla mikro boyutlu yağ sisi (0.1-1 μm) yakalar.
Yardımcı Bileşenler
Yağ Dönüş Valfi (Çek valfi): Kompresör durduğunda yağlama yağının geri akışını önler.
Basınç Diferansiyel Anahtarı: Filtre elemanından önce ve sonra basınç farkını izler, bu da değiştirme süresini gösterir (genellikle, basınç farkı 0.15 MPa'ya ulaştığında değiştirme gerekir).
Güvenlik valfi: Aşırı basınç durumunda muhafazayı patlamadan korumak için basınç bırakır.
Yağ tahliye vanası: Konutun altındaki yağ yataklarının düzenli olarak boşaltılması için kullanılır.
III. ATLAS COPCO vidalı hava kompresör yağı ayırıcı ayrım prensibi
Birincil ayırma: Yağ gaz karışımı ayırıcıya girdikten sonra, akış yönü kılavuz plaka ile değiştirilir ve santrifüj kuvvet, büyük yağ damlacıklarının (> 10 μm) muhafazanın iç duvarına doğru atılmasına, bir yağ filmi oluşturmasına ve alt yağ odasına akmasına neden olur.
İnce ayırma: Birincil ayırma sonrası (ince yağ sisi içeren) fiber filtre elemanından geçer ve yağ sisi, filtre elemanının yüzeyinde adsorbe edilir ve yoğunlaştırılır, filtre elemanının iç duvarı boyunca alttan akar ve yağ geri dönüş borusundan kompresöre geri döner.
Yağ geri dönüş işlemi: Ayrılmış yağlama yağı, yağ geri dönüş valfinden, kısma deliğinden (yağ geri dönüş hacmini kontrol etmek için) kompresörün düşük basınç odasına geçerek dolaşımı tamamlayarak basınç farkı altındadır.
IV. Atlas Copco vidalı Hava Kompresörü Yağ Ayırıcısının Temel Performans Göstergeleri
Ayırma Verimliliği: Yüksek kaliteli ayırıcılar, kalıntı yağ içeriği ≤ 3 ppm ile%99,99'un üzerinde bir verimlilik elde edebilir.
Basınç kaybı: Yeni filtre elemanının basınç kaybı ≤ 0.02 MPa olmalıdır. Aşırı basınç kaybı enerji tüketimini artıracaktır.
Servis ömrü: Genellikle 2000-4000 saat, hava kalitesi, yağlama yağ kalitesi ve çalışma koşullarından etkilenir.
